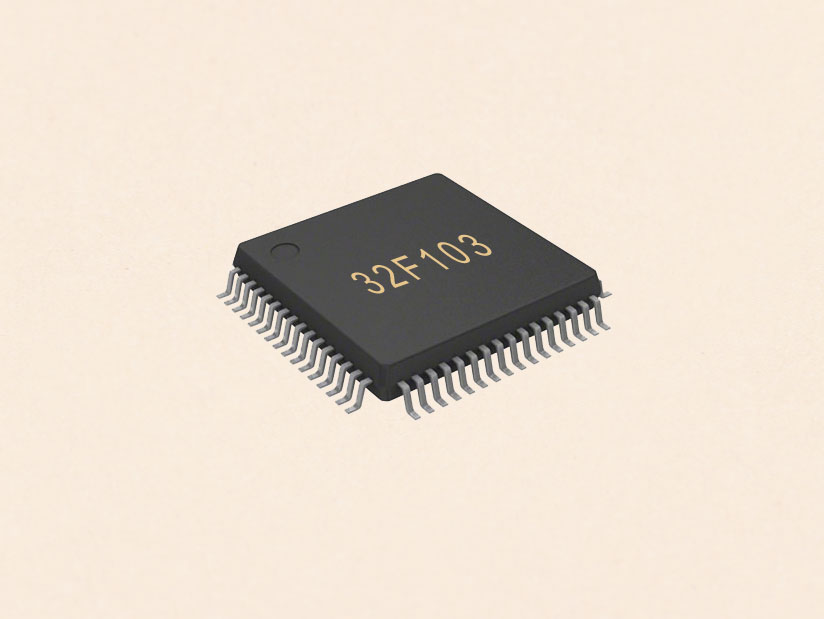

128K 32位单片机 32F103RBAT7 LQFP64

（与STM32F103RBTx兼容）

一、产品特性

1.1、内核

? 32位Arm®Cortex®-M3内核

? 高达72MHz的工作频率，在零等待周期的存储器访问时的性能可达1.25DMIPS/MHz (Dhrystone 2.1)

? 单周期乘法和硬件除法


? 高达128KB的闪存

? 高达20KB的SRAM

1.3、复位和电源管理

? 1.8~5.0V的工作电压和I/O

? POR、PDR和可编程电压监测器(PVD)

? 低功耗模式：

  睡眠、停止、待机

  VBAT为RTC和备份寄存器供电

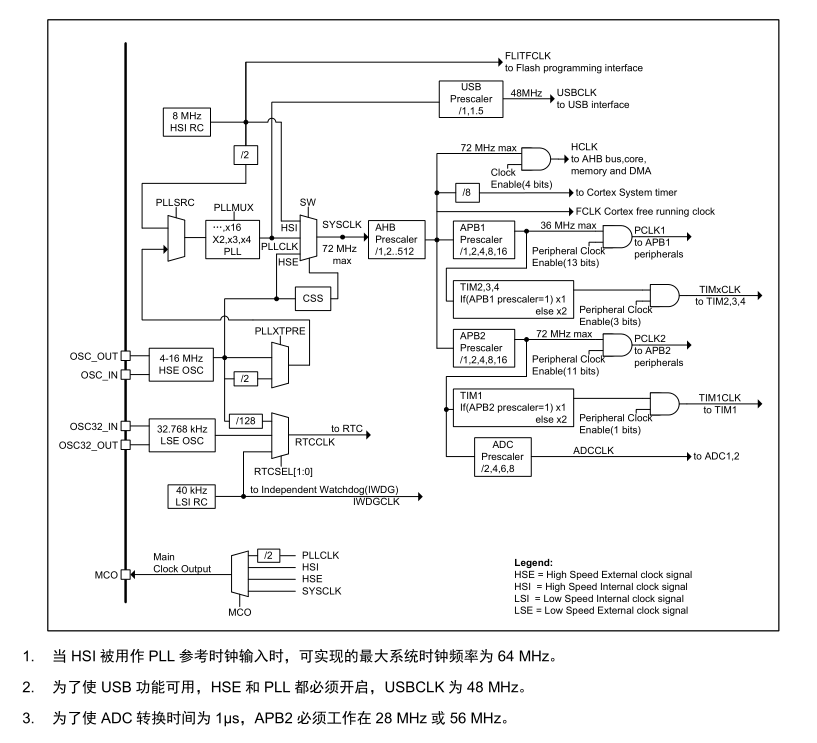

1.4、时钟管理

? 4~16MHz晶体振荡器

? 内置工厂调整过的8MHz RC振荡器

? 带校准功能的内置40kHz RC振荡器

? 带校准功能的32kHz RTC振荡器

1.5、外设特征

? 三个12位，1μs转换时间的ADC(多达16个通道)

  ? 转换范围：0~5.0V

  ? 双重采样和保持能力

  ? 温度传感器

? DMA：7个通道的DMA控制器

  ? 支持的外设：定时器、ADC、SPI、I2C和USART

? 调试模式

  ? 串行线调试(SWD)和JTAG接口

? 多达51个快速I/O端口

  ? 26/37/51个I/O，都可以映射到16个外部中断，且几乎都是5V耐压的

? 多达7个定时器

  ? 三个16位定时器，每个定时器有多达四个IC/OC/PWM 或脉冲计数器的通道和增量编码器输入

  ? 16位用于电机控制的PWM定时器，具有死区控制和紧急刹车功能

  ? 两个看门狗定时器 (独立的和窗口型的)

  ? 系统嘀嗒定时器：24位自减型计数器

? 多达9个通信接口

  ? 多达两个I2C接口

  ? 多达三个USART(支持ISO 7816，LIN，IrDA接口和调制解调器控制)

  ? 多达两个SPI(18Mbps)

  ? CAN接口(2.0B主动)

  ? USB2.0全速接口

? CRC计算单元，96位芯片唯一ID

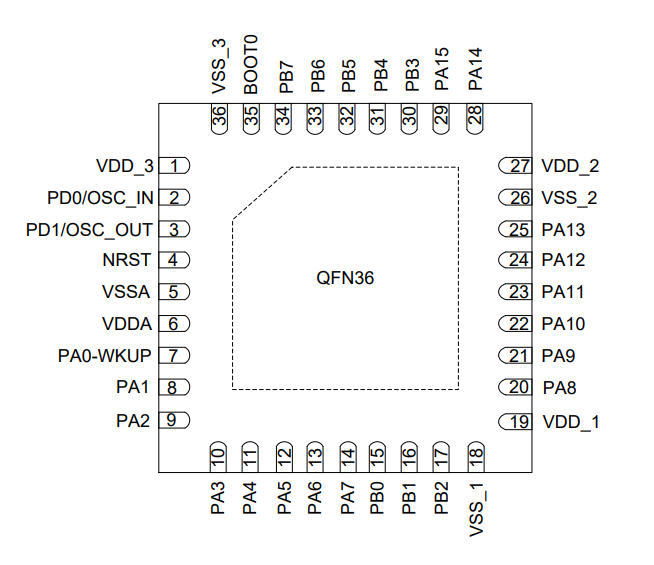

? 封装QFN36 LQFP48 LQFP64

二、器件信息和选择

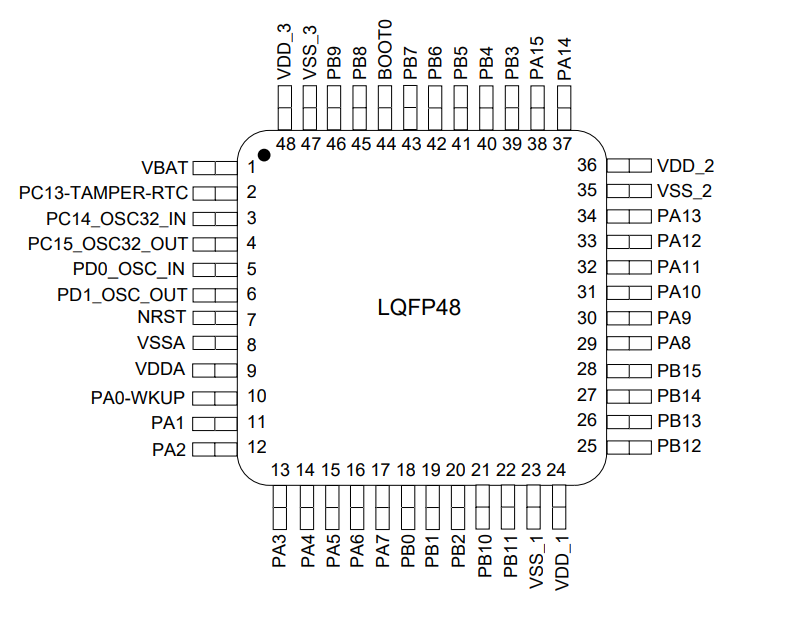

                   LQFP48 引脚图

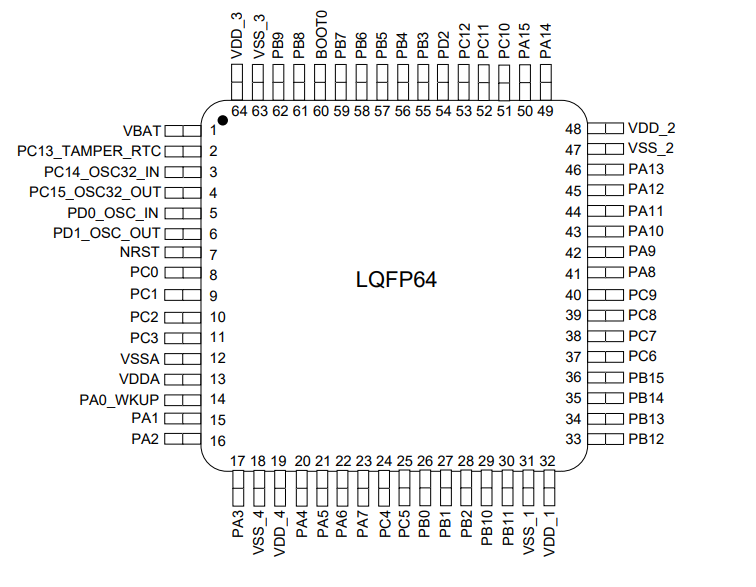

                   LQFP64 引脚图
