15W超低待机功耗隔离原边反馈

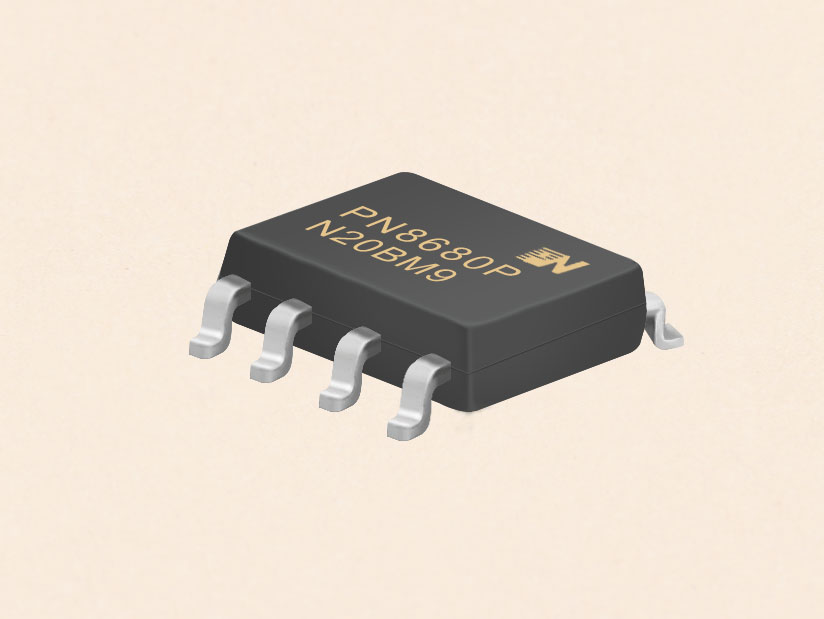

电源管理芯片-PN8680P

一、概述

PN8680P电源管理芯片集成超低待机功耗原边控制器及650V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8680P为原边反馈工作模

式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（230VAC）小于50mW。在恒压模式，采用多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调

输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、

开环保护、过温保护、输出短路保护和CS开/短路保护等。

二、产品特性

内置650V高雪崩能力智能功率MOSFET

内置高压启动电路，小于50mW空载损耗（230VAC）

采用多模式技术提高效率，满足6级能效标准

全电压输入范围±5%的CC/CV精度

原边反馈可省光耦和TL431

恒压、恒流、输出线补偿外部可调

无需额外补偿电容

无音频噪声

智能保护功能

 过温保护(OTP)

 VDD欠压&过压保护(UVLO&OVP)

 逐周期过流保护(OCP)

 CS开/短路保护(CS O/SP）

 开环保护(OLP)

三、应用领域

 开关电源适配器

 电池充电器

 机顶盒电源

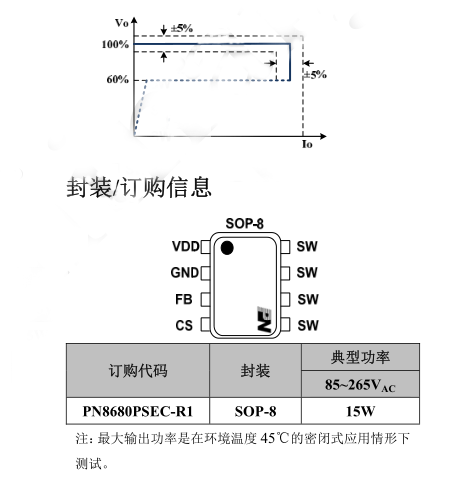

四、封装订购信息

五、典型电路
