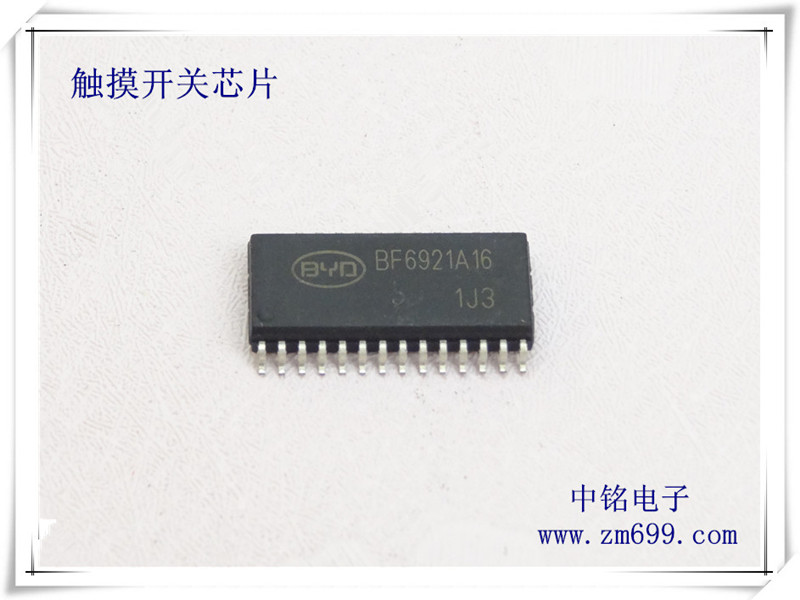

比亚迪触摸按键ic--BF6921AS/21AX

一、概述

BF6921A 是基于8/16 个电容检测电极的数字控制器。BF6921A 为使用者提供了低成本的触摸方案，配合程序可以实现按键、滑条、滚轮等应用。并把按键状态通过IO 口输出，如LED 等。

   8/16 个按键都能独立的运行，并且每个按键都能通过对相应的特殊功能寄存器写命来调节灵敏度。

   BF6921A 通过 IIC 与主机进行通信。

   BF6921A 包含一个主频为 32MHZ 的单片机内核和一些其他外围设备

二、特性

u  按键数目——1-16 个按键

u  通用的通信模式 ——IIC(标准模式或者快速模式)

 ——UART

u  可选择的按键模式——每个按键可以运行于各自的模式

u  供电电压：2.7~5.5V

u  双向IO，IO 电压范围：1.65～5.5V

    ——4 个(SOP-20/28)

   ——6 个(SOP-30)

  ——7 个(QFN24) RAM——1k+256 字节RAM

u  ROM ——16K

u  RAM ——768 字节

u  环境的变化不敏感

u  按键敏感度——单独设置每个按键的灵敏度

u  芯片级自动校准逻辑——可选的自动校准速度

u  高可靠性ESD，IC 级通过 ESD 5KV

u  封装型号：QFN24/SOP20/SOP28/SOP30

三、应用领域

u  白色家电

u  智能电话

u  控制设备

u  电脑及外围设备
