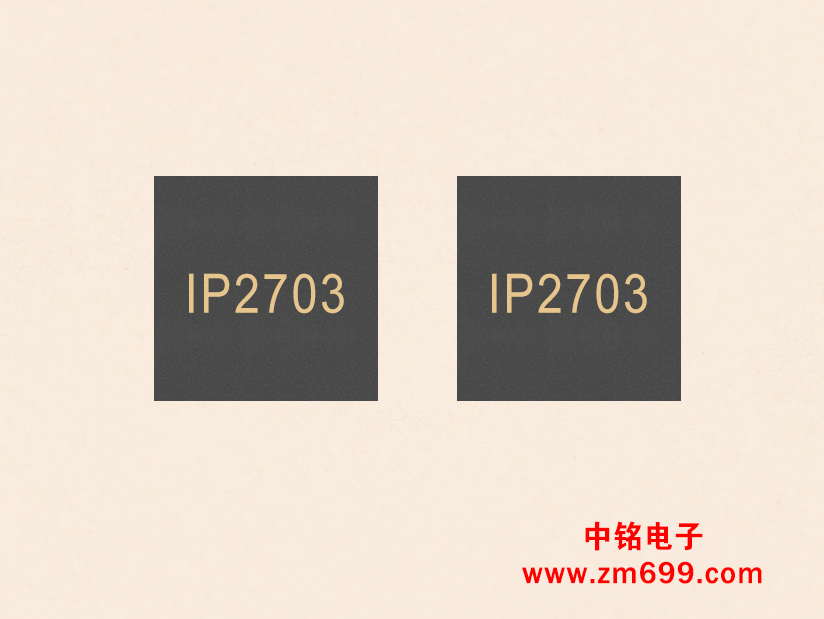

2.4A集成10种协议,用于USB端口的快充协议IC--IP2703

产品分类：英集芯-芯片

IP2703 是一款集成 10 种、用于 USB 输出端口的快充协议 IC，支持双路 USB 端口充电协议。支持 10 种快充协议，包括 Type-C DFP，HVDCP QC3.0/QC2.（0Quick Charge）Class A 和 Class B， FCP （ Hisilicon? Fast Charge Protocol ）， AFC（ Samsung? Adaptive Fast Charge ）， SFCP（Spreadtrum? Fast Charge Protocol），MTK PE+2.0/1.1（MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2 以及三星 2.0A。 IP2703 集成 USB Type-C DFP 端口控制器，可以与 Type-C UFP、DRP 设备实现连接。

订购热线：18929103949

跟此产品相关的产品

: 用于USB TypeC端口的快.充协议IC--IP2723; IP2723是一款集成11种、用于USB输出端口的快.充协议IC,支持USB端口充电协议． IP2723支持自动检测设备的插入和拔出，支持检测快.充协议类型和协议切换，自动响应快.充协议请求。 IP2723集成光藕驱动电路，配合光藕通过调节FB的电压实现反馈输出电压变化并隔离，可精确控制输出电压． IP2723支持系统功率控制（功率瓦数根据选型表选择）。

: 集成8种协议、用于USB 端口的快充协议IC Type-C DFP--IP2701; IP2701是一款集成8种、用于 USB 输出端口的快充协议IC，支持USB 端口充电协议。支持8种快充协议 ,包括 Type-C DFP ， HVDCP QC3.0/QC2.（0Quick Charge）Class A 和 Class B，FCP （Hisilicon? Fast Charge Protocol ）， AFC （ Samsung? Adaptive Fast Charge ）， SFCP （Spreadtrum? Fast Charge Protocol），Apple 2.4A，BC1.2 以及三星 2.0A。IP2701 集成 USB Type-C DFP 端口控制器，可以与 Type-C UFP、DRP 设备实现连接。

: 集成10种协议、用于USB端口的快.充协议IC--IP2707; IP2707是一款集成10种、用于USB 输出端口的快.充协议 IC，支持双路 USB 端口充电协议。支持 10 种快.充协议，包括 Type-C ， HVDCP QC3.0/QC2.（0Quick Charge）Class A 和 Class B，FCP （ Hisilicon? Fast Charge Protocol ）， AFC （ Samsung? Adaptive Fast Charge ）， SFCP（Spreadtrum? Fast Charge Protocol），MTK PE+2.0/1.1（MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2 以及三星 2.0A。

产品详情

集成10种协议、用于USB端口的快.充协议IC--IP2703

一概述

IP2703是一款集成10种、用于USB输出端口的快.充协议IC，支持双路USB端口充电协议。支持10种快.充协议，包括Type-C DFP，HVDCP QC3.0/QC2.（0Quick Charge）Class A和Class B，FCP（Hisilicon®Fast Charge Protocol），AFC（Samsung®Adaptive Fast Charge），SFCP（Spreadtrum® Fast Charge Protocol），MTK PE+2.0/1.1（MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2以及三星2.0A。
IP2703集成USB Type-C DFP端口控制器，可以与Type-C UFP、DRP设备实现连接。

二特性

*支持10种USB端口充电协议

*支持多种充电协议（QC3.0/QC2.0，FCP，AFC，SFCP，MTK PE+2.0/1.1以及Apple 2.4A，三星2.0A和BC1.2）

*支持自动选择快.充协议或DCP充电协议

*支持USB Type-C DFP

*CC1，CC2自动输出上拉状态

*支持广播3A最大电流

*支持QC3.0/QC2.0 Class B（兼容Class A）充电协议

*支持QC3.0 Class B：3.6V~20V（0.2V/Step）

*支持QC2.0 Class B：5V，9V，12V和20V

*支持MTK PE+ 2.0/1.1快.充协议

*PE+2.0：5V~20V（0.5V/Step）配置

*PE+1.1：3.6V~5V（0.2V/Step），7V，9V，12V配置

*支持华为FCP快充5V和9V电压配置

*支持三星AFC快充5V和9V电压配置

*支持展讯SFCP快充5V，9V和12V电压配置

*支持Apple 2.4A：DP=2.7V，DM=2.7V

*支持三星2.0A：DP=1.2V，DM=1.2V

*支持BC1.2：DP与DM短接

*SEL可配置快.充协议请求的高电压为20V或12V或5V

*自动检测DP，DM上电压对应的快充请求，通过调节FB精确控制输出电压

*支持18W功率控制

*支持NTC温度保护功能

*NTC和MTK功能自动识别

*低静态功耗IQ=66uA(Typ.)

*工作电压范围：3V~5.5V

*封装DFN10

三应用

*USB功率输出接口、移动电源、车载充电器

*智慧手机、平板电脑、网络笔记本、数字相机、蓝牙配件所用的电池充电器

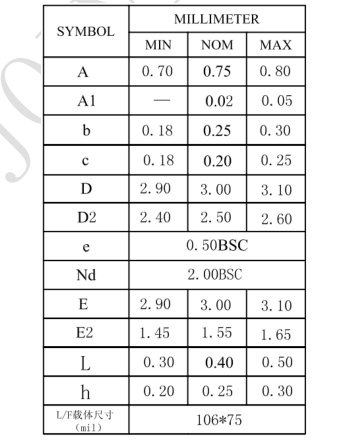

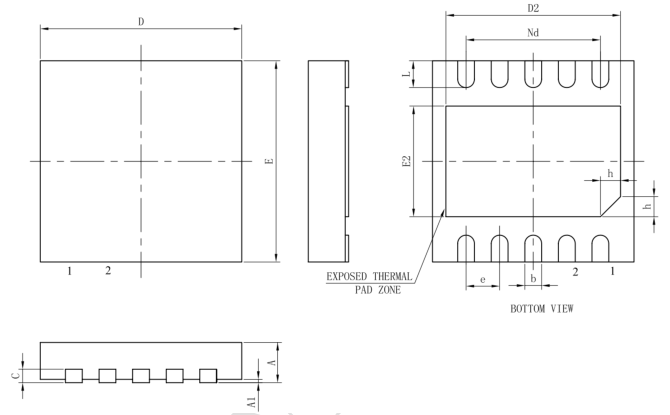

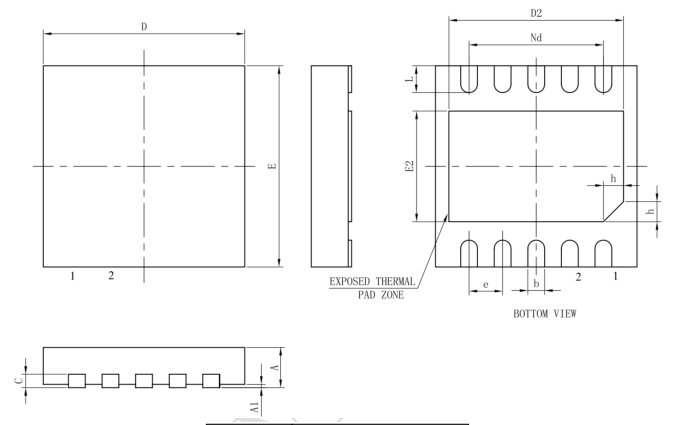

四封装

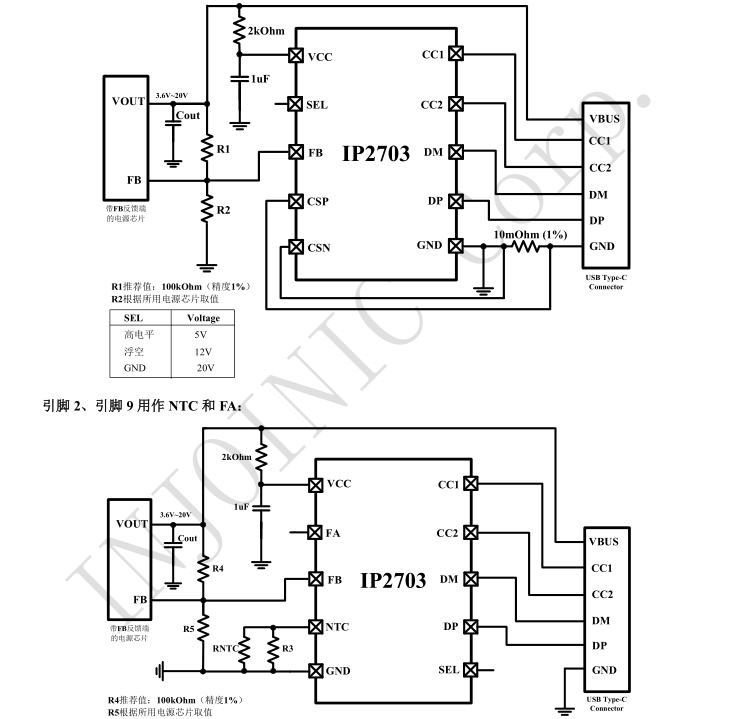

五应用电路图
