28V，高效率全集成TWS充电仓电源管理芯片-LP7812A

一、描述
LP7812A/B是一款多合一的智能TWS充电仓管理IC，集成电池充电，耳机充电，温度管理，霍尔检测，按键检测以及LED显示等功能。LP7812A/B集成的线性充电电路给电池仓充电，同时支持高达28V的输入电压和最大0.8A的充电电流。两路独立的耳机充电电路支持TWS耳机以超低压差跟随充电的方式实现大电流快充，同时显著提升充电仓续航时长。LP7812A/B集成符合JEITA标准的NTC检测电路，在电池过温时强制关闭充放电功能以保证系统安全。另外，LP7812A/B支持霍尔开关盖检测，按键检测以及LED显示功能。最后，LP7812A/B集成输入欠压保护（UVLO）, 过压保护（OVP），芯片结温过温保护(OTP)，耳机短路保护(ESCP)确保系统安全运行。LP7812A/B典型的静态电流仅为7-µA。LP7812A/B使用3mmX3mm QFN-16封装。

二、芯片特性

?输入耐压高达28V

?电池仓充电管理：

-高达0.8A的可调线性充电电流(ICC)

-5%充电电流精度

-0.5%浮充电压(CV)精度

-自动复充

?耳机充电管理

-93%峰值升压效率

-高效率电压跟随放电

-电池过放保护

-单耳充电电流高达150mA

?温度管理

-NTC实时监控，充放电温度管理

-120?C电池仓充电电流智能调整-150?C过温保护

?集成左右耳出入仓检测及自动唤醒充电

?1~4路LED可选

?7-µA超低静态功耗

?3mmΧ3mm QFN-16封装

?RoHS Compliant and 100% Lead (Pb) Free

三、典型应用
? TWS充电仓

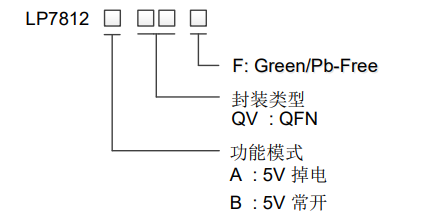

四、采购信息

五、典型应用电路
