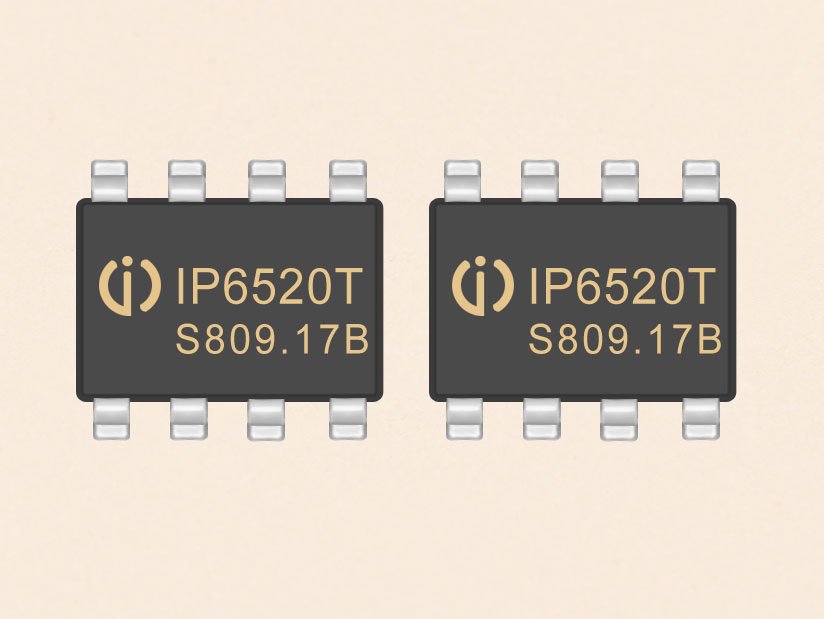

30W-PD输出快充协议芯片，集成多种快充输出

协议的降压IC-IP6520T

一、特性

同步开关降压转换器

  内置功率MOS

  输入电压范围：7.3V到32V

  输出电压范围：3V到12V，根据快充协议自动调整

PD输出功率：最大30W

 （5V/3A，9V/3A，12V/2.5A）

  VIN=24V，VOUT=5V/3A，板端转换效率为93.7%

  软启动功能

  输出电压线补功能，线补电压60mV@1A

支持Type-C输出接口和USB PD协议

  支持5V、9V、12V电压输出

  支持PD2.0/PD3.0(PPS)输出协议

  PPS支持3~11V，20mV/step电压输出

输出快充规格

  支持Type-C PD口输出

  支持BC1.2、Apple协议

  支持高通QC2.0、QC3.0和QC3+

  支持华为快充协议FCP

  支持三星快充协议AFC(MAX 12V)

多重保护、高可靠性

  输入过压、输入欠压、输出短路、输出过流保护

  整机过温保护

  DP/DM/CC过压保护

  ESD 4KV，输入直流耐压40V

二、应用

车载充电器

快充适配器

智能排插

三、简介

IP6520T是一款集成同步开关的降压转换器、支持多种输出快充协议、支持Type-C输出和USBPD2.0/PD3.0(PPS)协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。

IP6520T内置功率MOS，输入电压范围是7.3V到32V，输出电压范围是3V到12V，能提供最大30W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流 ，典型输出电压

和电流有5V/3A，9V/2.22A，12V/1.67A。IP6520T的PD输出具有CV/CC特性，当输出电流小于设定值，进入CV模式，输出电压恒定；当输出电流大于设定值，进入CC模式，随着输出

电流增大，输出电压降低。IP6520T的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。IP6520具有软启动功能，可以防止启动时的

冲击电流影响输入电源的稳定。IP6520T支持Type-C接口输出，集成各种快充协议，可以通过 CC1/CC2或DP/DM来自动识别输出端接入设备所支持的快充协议，然后自动调整输出电压

和电流。IP6520T 支持的快充协议有DCP（苹果和 BC1.2）、高通QC2.0/QC3.0/QC3+、华为快充协议 FCP、三星快充协议 AFC(MAX 12V)，IP6520T支持USB

PD2.0/PD3.0(PPS)输出协议。IP6520T 有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。

四、典型应用
