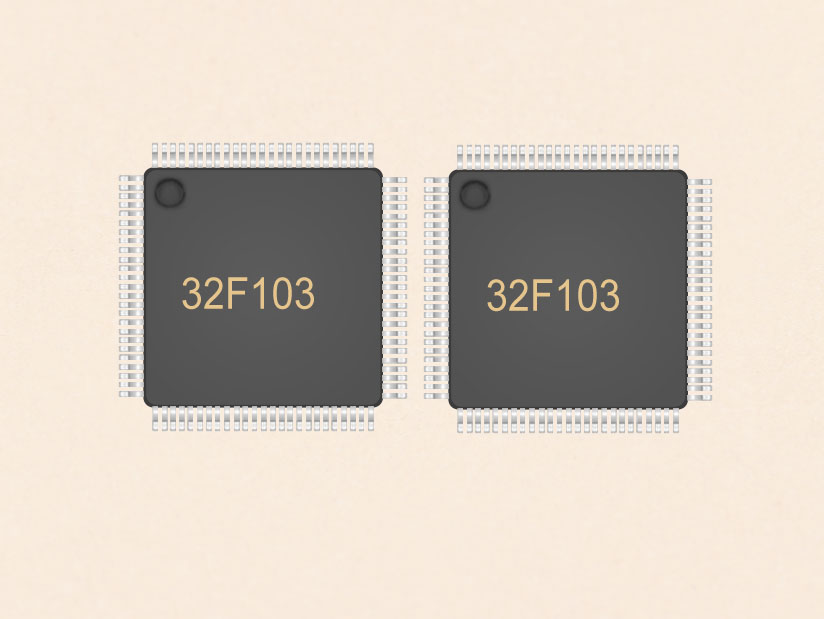

512KB-32位单片机32F103VEAT7 LQFP100

产品分类： 32位单片机

基于 Arm Cortex-M3 的 32 位 MCU (72 MHz) 闪存：高达 512KB，SRAM：高达 64KB 支持 muxed-NOR 闪存、muxed-PSRAM、NAND 闪存 64/100 引脚，多达 80 个快速 I/O 低功耗模式：睡眠、停止、待机三个 12 位 ADC，两个 12 位 DAC 12 个通道的 DMA 控制器多达 11 个定时器两个 I2C，三个 USART，两个 UART，三个 SPI (两个 I2S) CAN 接口 USB 2.0 全速接口 SDIO 接口 CRC 计算单元 LCD 并行接口

订购热线：18929103949

跟此产品相关的产品

产品详情

512KB-32位单片机32F103VEAT7 LQFP100

(兼容STM32F103VETx）

一、32位单片机产品特性

1.1、内核

♦ 32位Arm® Cortex ®-M3内核

♦ 高达72MHz的工作频率，在零等待周期的存储器访问时的性能可达 1.25 DMIPS / MHz (Dhrystone 2.1)

♦ 单周期乘法和硬件除法

1.2、存储

♦ 高达 512KB 的闪存

♦ 高达 64KB 的 SRAM

♦ 灵活的静态存储器控制器，支持muxed-NOR 闪存、muxed-PSRAM、NAND 闪存

♦ LCD 并行接口，8080/6800 模式

1.3、复位和电源管理

♦ 1.8~5.0V的工作电压和I/O

♦ POR、PDR和可编程电压监测器(PVD)

♦ 低功耗模式：

• 睡眠、停止、待机
• VBAT为RTC和备份寄存器供电

1.4、时钟管理

♦ 4~16MHz晶体振荡器

♦ 内置工厂调整过的8MHz RC振荡器

♦ 内置带校准功能的40 kHz RC振荡器

♦ 带校准功能的32kHz RTC振荡器

1.5、外设特性

♦ 三个12位，1μs转换时间的ADC(多达16个通道)

• 转换范围：0~5.0V

• 三倍采样和保持能力

• 温度传感器

♦ 两个12位DAC

♦ DMA：12个通道的DMA控制器

• 支持的外设：定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART

♦ 调试模式

• 串行线调试 (SWD)和JTAG接口

• Cortex ®-M3嵌入式跟踪宏单元

♦ 多达80个快速I/O端口

• 51/80个I/O，都可以映射到16个外部中断，且几乎都是5V耐压的

♦ 多达11个定时器

• 多达四个16位定时器，每个定时器有多达四个IC/OC/PWM 或脉冲计数器的通道和增量编码器输入

• 两个16位用于电机控制的PWM定时器，具有死区控制和紧急刹车功能

• 两个看门狗定时器(独立的和窗口型的)

• 系统嘀嗒定时器：24位自减型计数器

• 两个16位基本型定时器，用于驱动DAC

♦ 多达13个通信接口

• 多达两个I2C接口

• 多达五个USART(支持ISO 7816，LIN，IrDA 接口和调制解调器控制)

• 多达三个SPI(18 Mbps)，两个可复用为I2S接口

• CAN接口(2.0B主动)

• USB2.0全速接口

• SDIO接口

♦ CRC计算单元，96位芯片唯一ID

♦ 封装 LQFP64 LQFP100

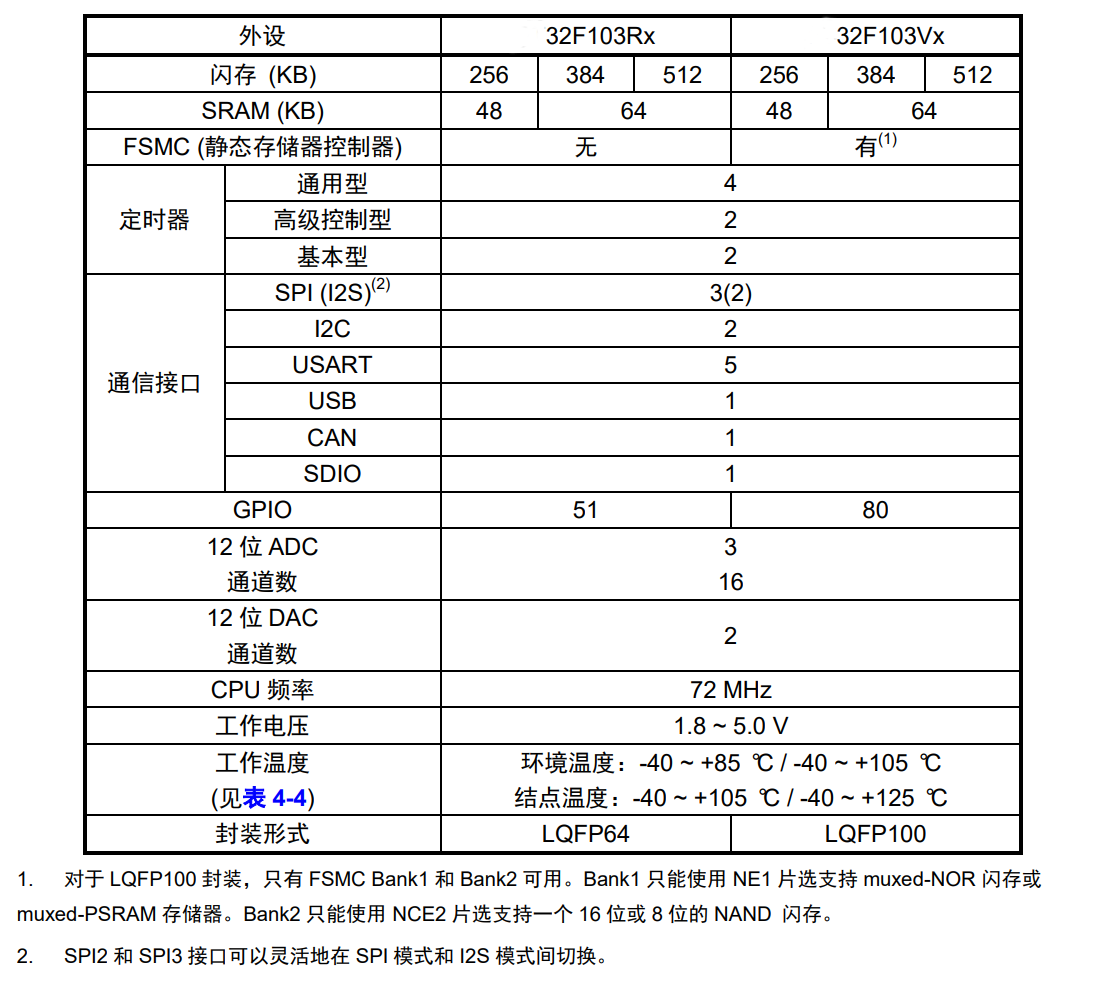

二、器件信息与选择

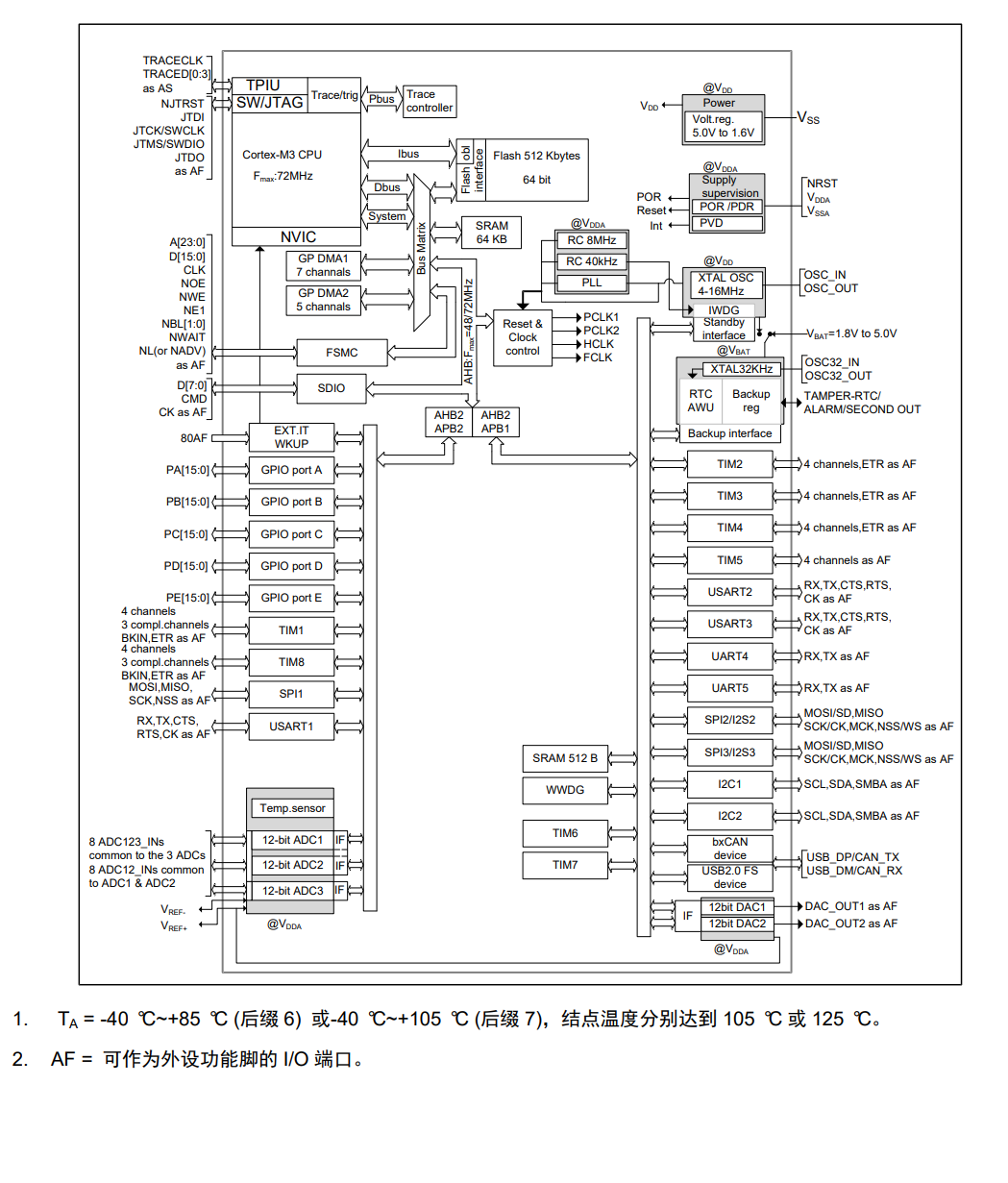

三、结构框图

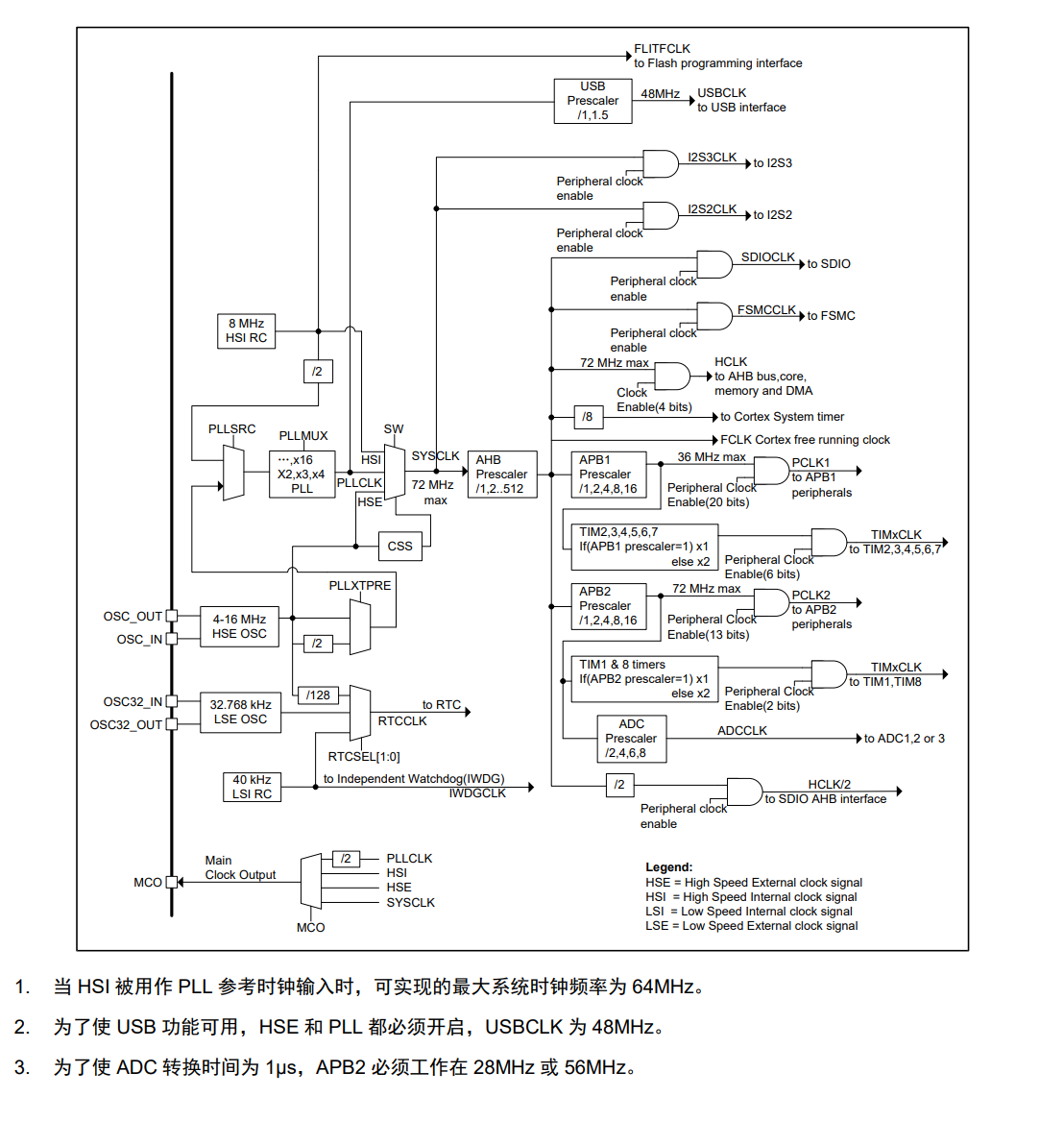

四、时钟树

五、引脚定义

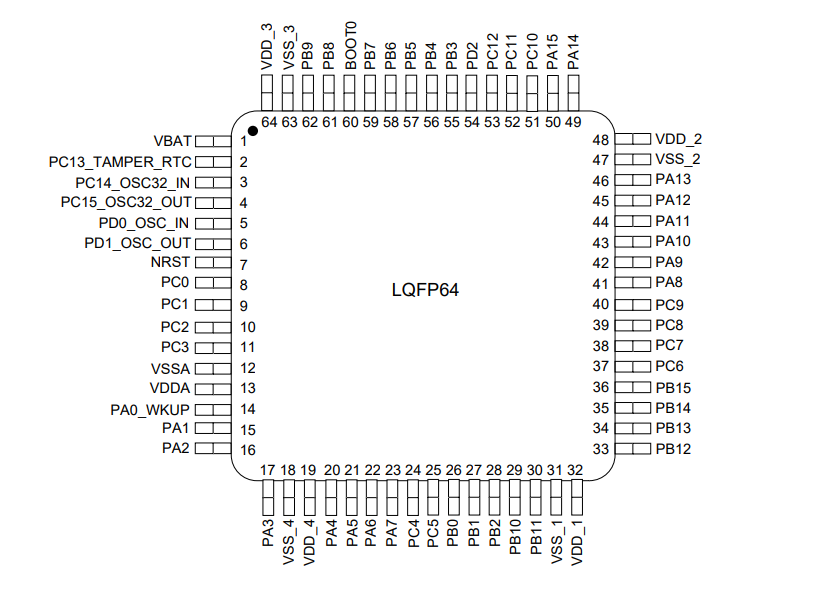

LQFP64 引脚图

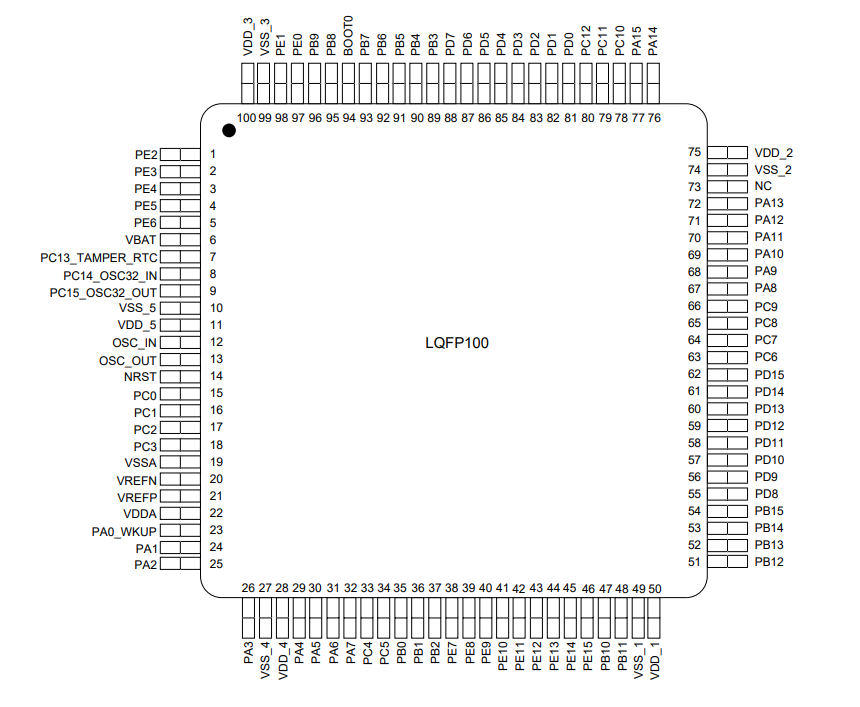

LQFP100 引脚图

32位单片机方案应用资料及参考手册请咨询东莞市中铭电子，专业的FAE提供技术支持服务
