600kHz,15V,10A 高功率密度SO8-EP封装同步升压转换器--AP2018

产品分类: 同步整流芯片
    AP2018是一款高功率密度,同步升压转换器,可由宽输入电压范围2.7V~9V供电。宽泛的输入电压范围非常适用于单节或双节锂离子电池便携设备,例如带有高压充电端口HVDCP的移动电源。由于采用电流模PWM控制架构,AP2018在定频时可获得瞬态响应,在轻载时处于PFM模式可获得省电效果。芯片集成了低RDS(ON) 功率开关,在轻载和重载下都保持。其他保护特性包括软启动,逐周期峰值限流,热关断,输入欠压保护和栅极驱动UVLO。AP2018采用SO8-EP封装,既有利于紧凑的解决方案又能较好的散热。
    订购热线:18929103949
    支持连续电流模式内置功率MOS的同步整流器--PN8308H
    支持连续电流模式内置功率MOS的同步整流器--PN8308H
    PN8308H包括同步整流控制器及N型功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。 PN8308H内置电压降低的功率MOSFET以提高电流输出能力,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。PN8308H集成的辅助功能,包含输出欠压保护、导通时间等功能。

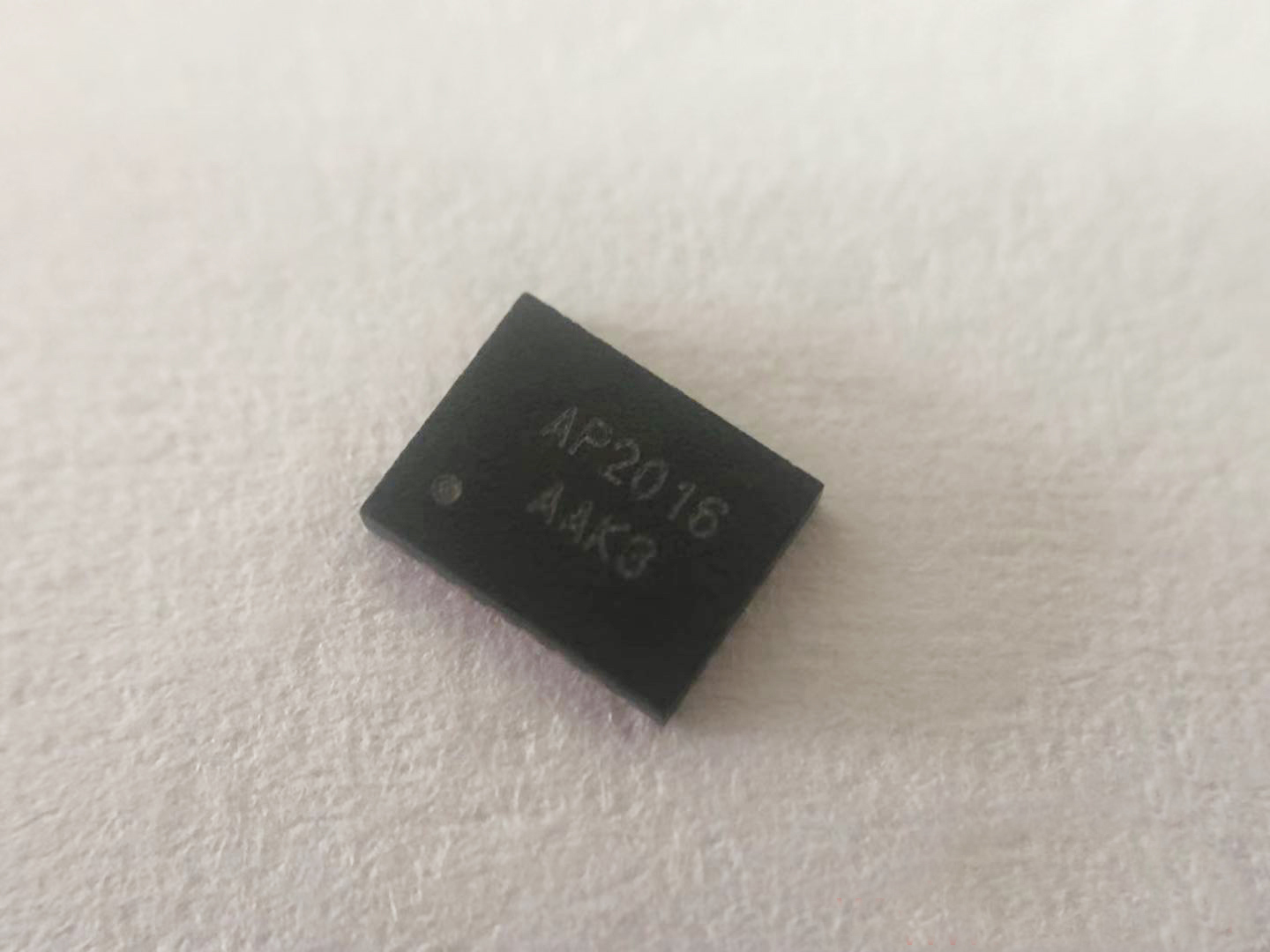

    10A功率密度较高,同步升压转换器--AP2016
    10A功率密度较高,同步升压转换器--AP2016
    AP2016是一款功率密度,同步升压转换器,可由宽输入电压范围 2.7V ~12V 供电。宽泛的输入电压范围非常适用于单节或双节锂离子电池便携设备,例如带有高压的充电端口HVDCP的移动电源。

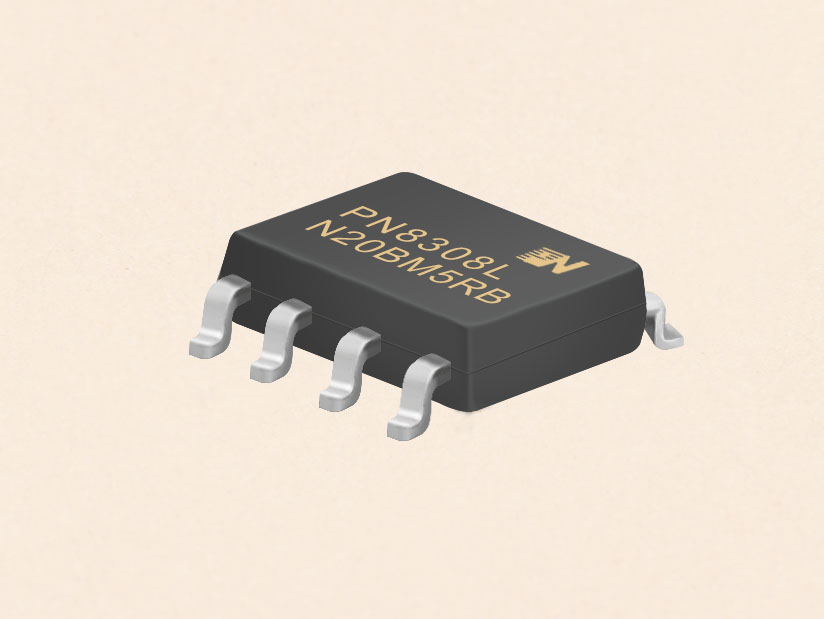

    支持连续模式内置功率MOS的同步整流器--PN8308L
    支持连续模式内置功率MOS的同步整流器--PN8308L
    PN8308L包括同步整流控制器及N型功率MOSFET,用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。 PN8308L内置电压降低的功率MOSFET以提高电流输出能力,提升转换效率,使得系统效率可以满足6级能效的标准,并留有足够的裕量。PN8308L集成了辅助功能,包含输出欠压保'导通时间等功能。

      600kHz,15V,10A高功率密度SO8-EP封装同步升压转换器--AP2018



      一 概述

      AP2018是一款高功率密度,同步升压转换器,可由宽输入电压范围2.7V~9V供电。宽泛的输入电压范围非常适用于单节或双节锂离子电池便携设备,例如带有高压充电端口HVDCP的移动电源。由于采用电流模PWM控制架构,AP2018在定频时可获得瞬态响应,在轻载时处于PFM模式可获得省电效果。芯片集成了低RDS(ON) 功率开关,在轻载和重载下都保持。其他保护特性包括软启动,逐周期峰值限流,热关断,输入欠压保护和栅极驱动UVLOAP2018采用SO8-EP封装,既有利于紧凑的解决方案又能较好的散热。



      二 特性

      l输入电压范围:2.7 to 9V

      l15V输出电压

      l10A开关限流

      lVIN=3.6V, VOUT=5V, and IOUT=3.6A效率达90%以上

      l集成低RDS(ON)20mΩ功率管

      l600kHz固定开关频率

      l内置补偿减少外围器件使用

      l内置软启动

      l输入欠压保护

      l栅极驱动UVLO

      l瞬态响应

      l输出处于过压时自动放电

      l输出过压保护

      l逐周期峰值限流

      l谷值限流

      l热关断

      l较强散热SO8-EP封装



      三 应用

      l带有HVDCP的移动电源

      l便携音箱

      l电池供电移动系统

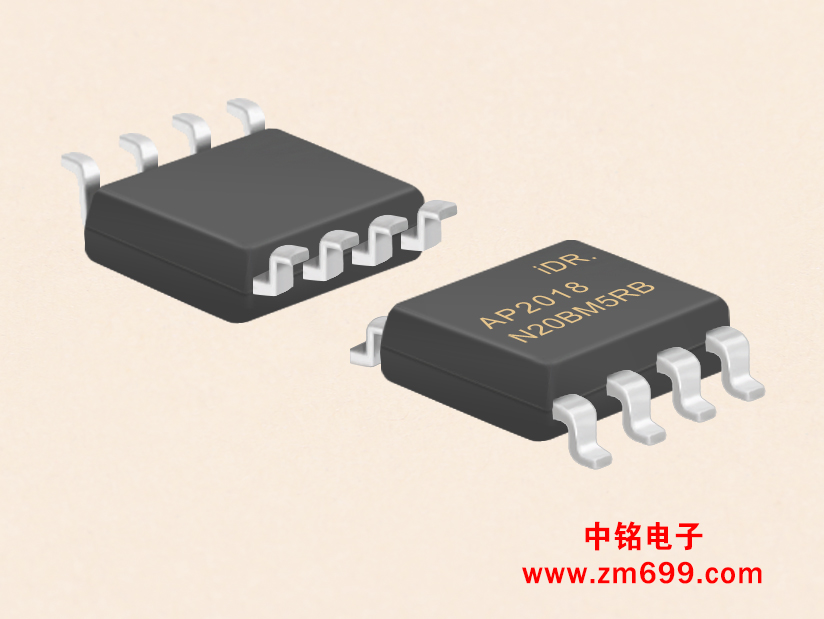

      四 封装

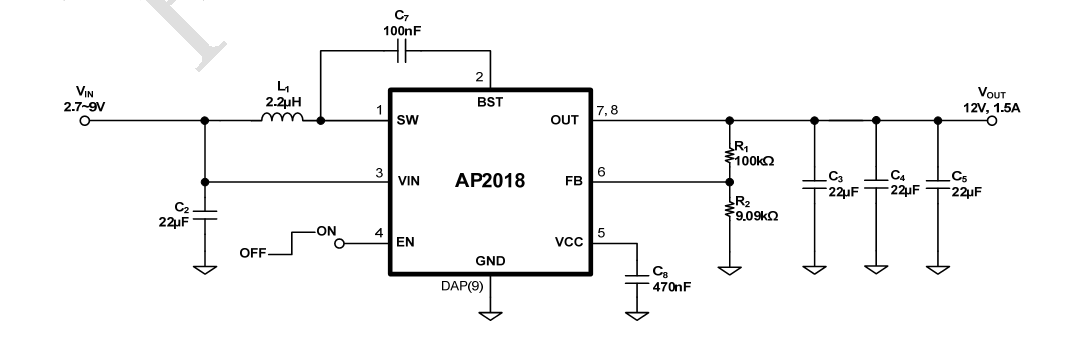

      五 应用电路图
