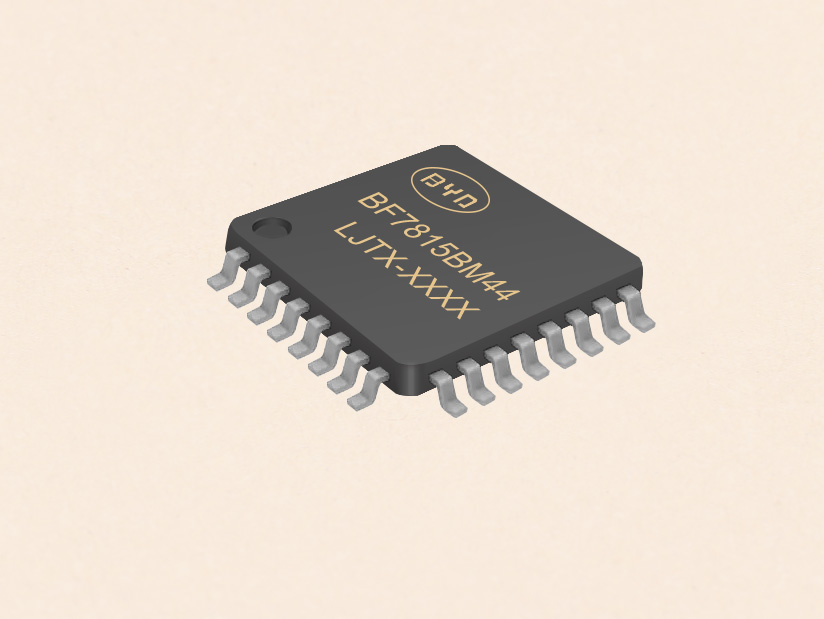

比亚迪半导体8位电容式触摸芯片BF7815BM44-LJTX家电三合一MCU

一、概述

BF7815BMXX-LJTX 采用高速 8051 内核，1T 指令周期，基于标准 8051 指令流水线结构。相比于标准的 8051(12T)指令周期，具有更快的运行速度，同时兼容标准 8051 指令。BF7815BMXX-LJTX 包包含外设有看门狗、电容触摸按键检测、LED 串行点阵驱动、LCD显示驱动、IIC、UART、4 个 16bit PWM、Timer0、Timer1、Timer2、Timer3、12bit 逐次逼近 ADC、低电压检测、掉电复位、低功耗管理等模块。BF7815BMXX-LJTX 集成多路电容检测通道，可以用于近距离感应或者触摸检测。各通道可灵活配置实现按键、滚轮、滑条等多种应用，并且每个通道都能通过对相应的功能寄存器来调节触摸灵敏度。

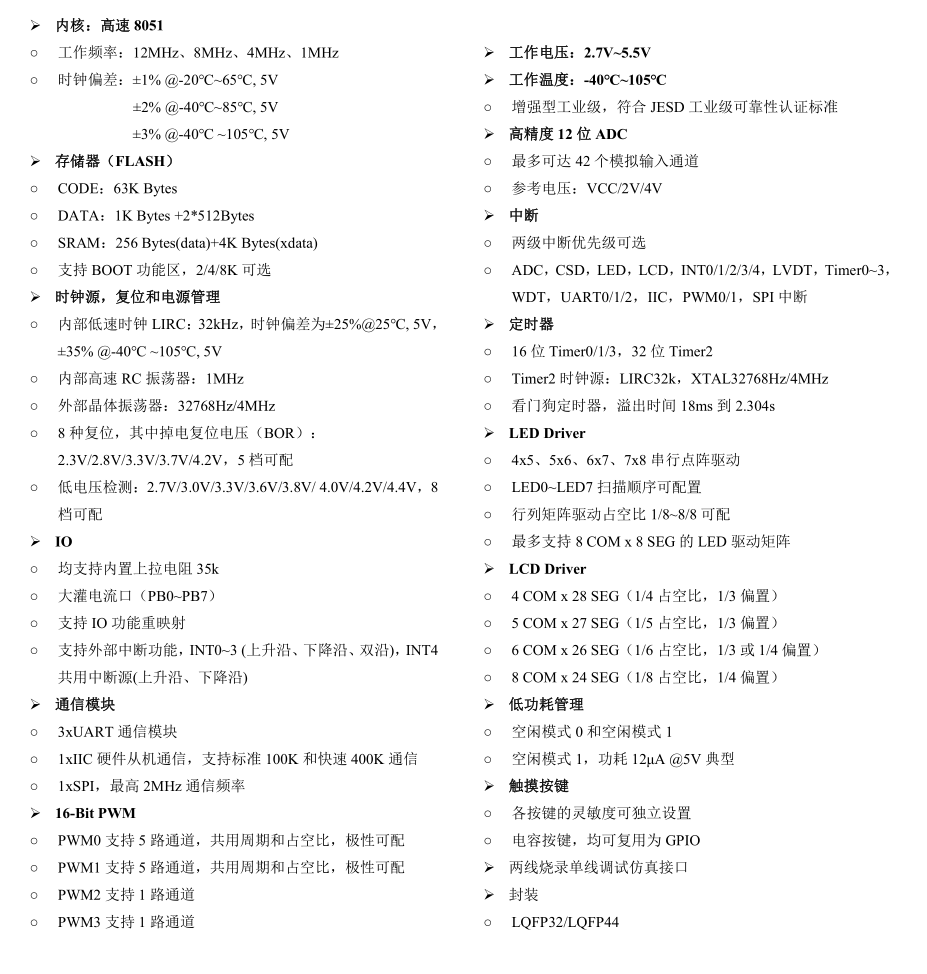

二、特征

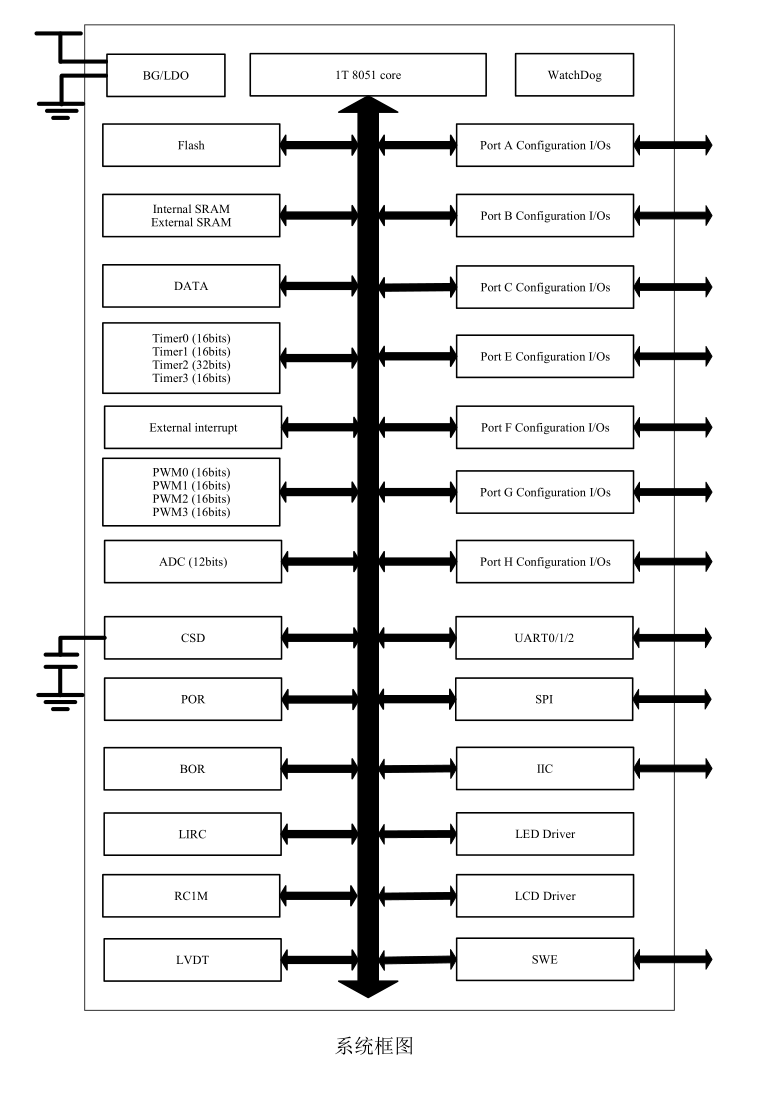

三、系统框图

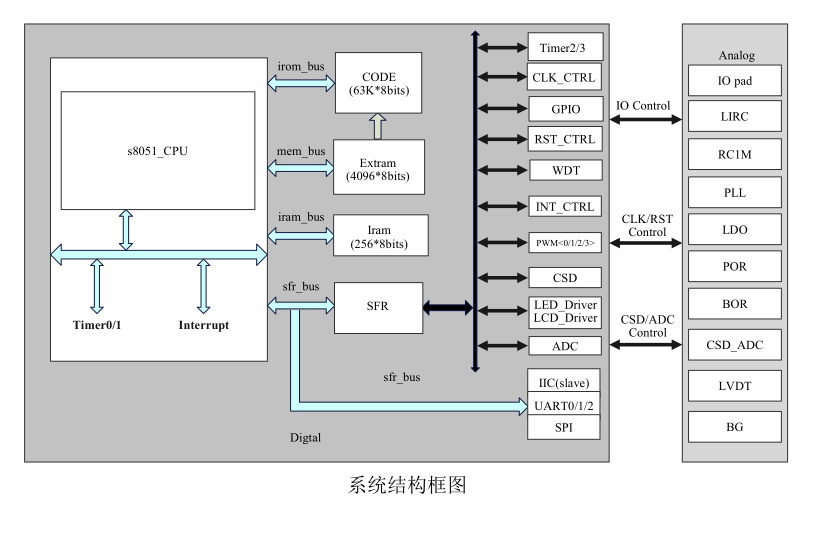

四、系统结构框图

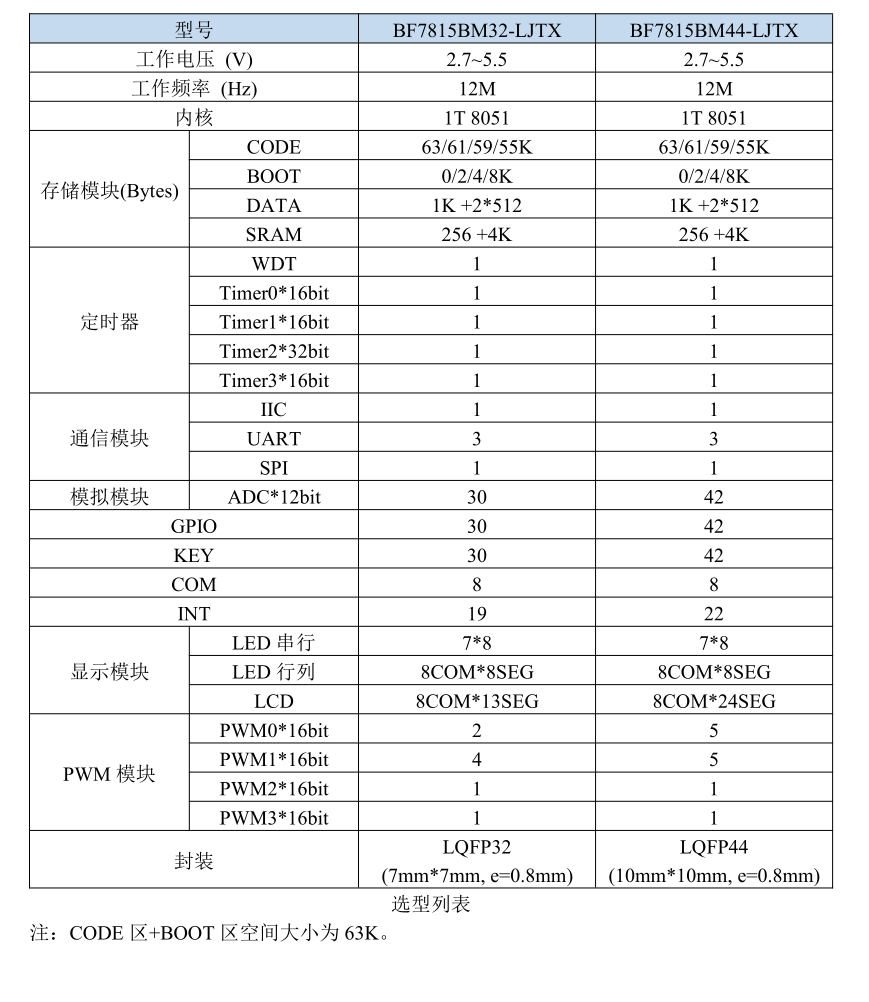

五、选型列表

六、BF7815BM32-LJTX 引脚图
