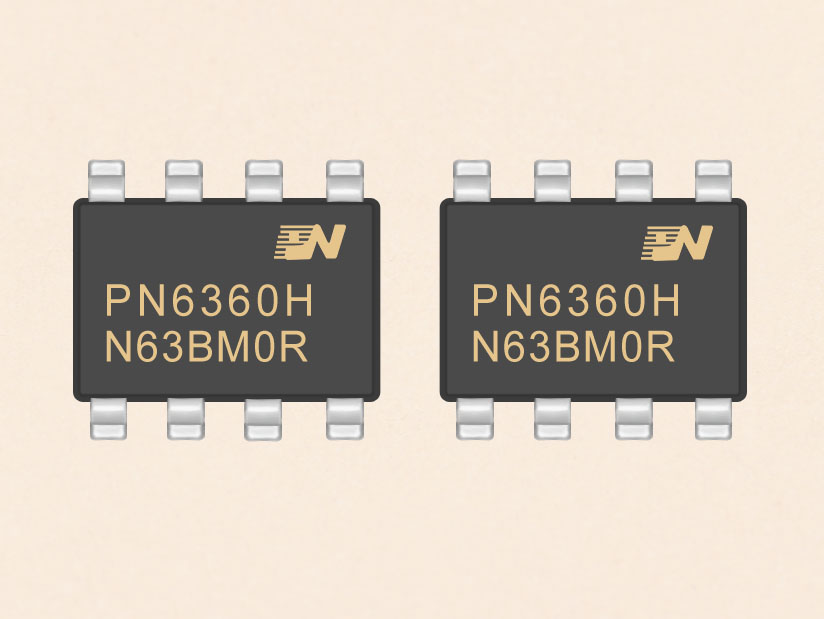

超低待机功耗的交直流转换电源管理芯片-PN6360H

一、概述

PN6360H集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于外围元器件精简的非隔离开关电源，输出电压可通过FB电阻调整。PN6360H内置高压启动模块，实现系统快速启

动、超低待机、自供电功能。该芯片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。

二、特性

内置800V高雪崩能力智能功率MOSFET

内置高压启动和自供电电路

适用于反激非隔离架构

输出电压3.3V~18V可通过FB电阻调整

SOP8封装半封闭式瞬态输出功率20W@230VAC

优异的负载调整率和工作效率

全面的保护功能

 过载保护（OLP）

 短路保护（OLD）

 过温保护（OTP）

 欠压保护（UVLO）

 逐周期过流保护（OCP）

三、应用领域

 智能断路器

四、封装订购信息

五、典型电路
