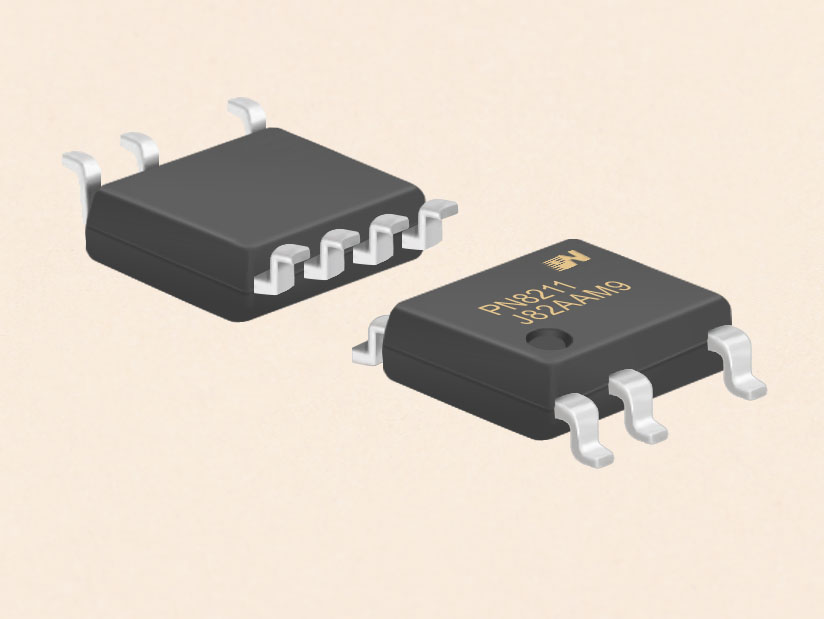

芯朋微代理PWM带高压启动模块

交直流电源控制芯片-PN8211

一、概述

PN8211电源控制芯片内部集成了电流模式控制器和高压启动模块，专用于高性能宽输出快速充电器。PN8211通过检测输入电压、输出电压和负载变化自适应切换PWM、强制DCM、

PFM和BM工作模式，多模式调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和Soft-Driver技术充分保证系统的良好EMI表现。强

制DCM模式可以避免市电高压下开关变换器进入CCM模式工作，从而降低次级整流管或同步整流电压应力，降低整体方案成本。同时，PN8211还提供了极为全面和性能优异的智能化

保护功能，包括输入欠压保护、输入过压保护、输出欠压保护、输出过压保护、过温保护、次级整流管短路保护、逐周期过流保护、过载保护等功能。

二、特性

内置800V高压启动电路

8~57V宽供电电压，适合宽输出电压应用

PWM、强制DCM、PFM和BM多模式提高效率

空载待机功耗<55mW@230VAC

优异全面的保护功能

 过温保护 (OTP)

 输入欠压及过压保护

 输出欠压及过压保护

 逐周期过流保护 (OCP)

 输出短路保护

 DMG电阻短路保护

 次级整流管短路保护

 过负载保护（OLP）

三、应用领域

手机充电器

适配器

内置电源

四、封装订购信息

五、典型电路
