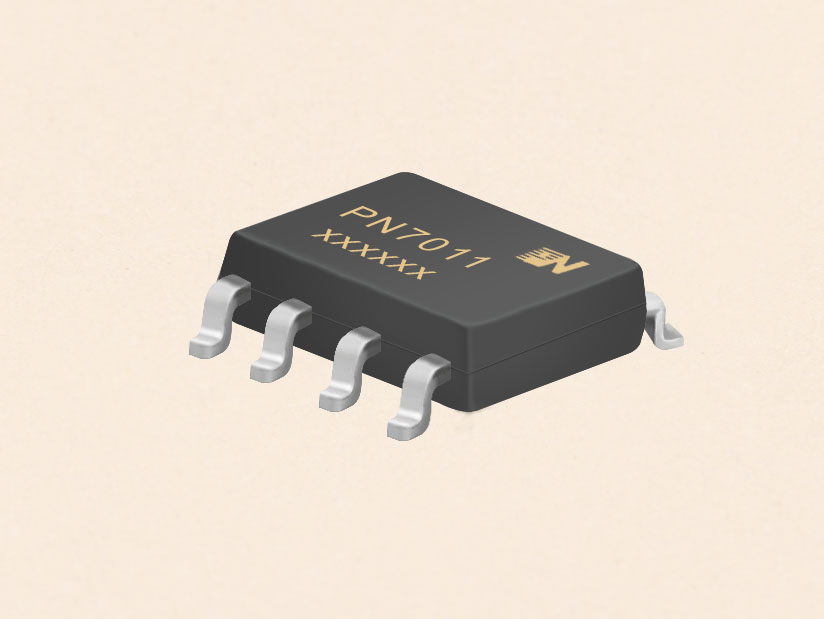

高低侧栅极驱动芯片-PN7011

一、概述

PN7011是-款具有独立高低侧输出通道的高压高速驱动器,浮动通道可用于驱动高压电源开关，其工作电压高达150V,该芯片具有以下几个主要性能，峰值输出上拉和下拉电流提高到4A拉电流和4A灌电流，因此在MOSFET的米勒平台转换期间用尽可能小的开关损耗驱动大功率MOSFET。输入结构能直接处理-10V DC，无需整流二极管可实现与栅极驱动变压器的直接对接，输入独立于电源，且有18V最大额定值。PN7011具有高低侧延时匹配，更加适用于高频应用。


二、产品特征

工作电压高达150V DC
通过两个独立输入驱动两个采用高侧/低侧配置的N沟道MOSFET
输入引脚与电源电压范围无关，输入引脚电压为-10V至18V
4A拉电流和4A灌电流能力
双通道延 时匹配
高低侧均有UVLO功能
栅驱动电压从8V到17V

三、应用领域

电信、数据通信和商用电源

半桥和全桥转换器

推挽转换器

高压同步降压转换器

有源钳位转换器

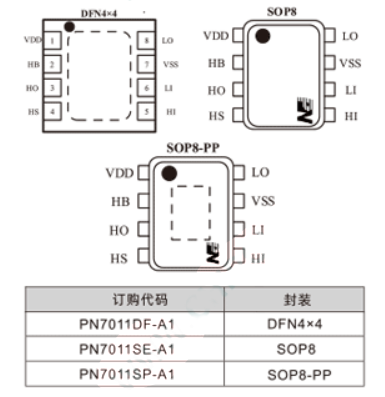

四、封装订购信息

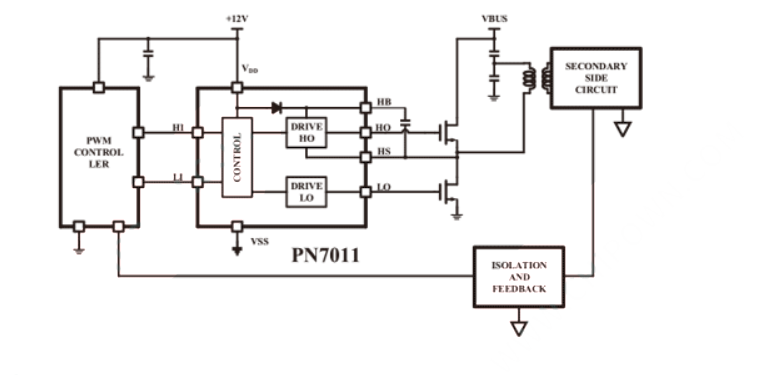

五、典型应用
