高精度CC/CV原边反馈交直流转换器--PN8359

一 概述

 PN8359包括高精度的恒压、恒流原边控制器及功率MOSFET，用于高性能、外围元器件精简的充电器和LED照明。PN8359工作在原边检测和调整模式，可省略光耦和TL431。该芯片提供了自恢复保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。内置启动电路和极低的芯片功耗使得能够满足较高的待机功耗标准。在恒流模式，电流和输出功率可通过CS脚的Rs电阻进行调节；在恒压模式，PFM工作模式可获得较高的性能和效率。轻载时，该芯片采用较小的峰值电流工作以减小音频噪声。另外，输出线补偿功能有助于获得较好的负载调整率。

二 特性

■ 内置650V功率MOSFET

■ 全电压输入范围±5%的电流/电压调整率

■ 可省光耦和TL431

■ 恒压和恒流可调

■ 输出线补偿功能

■ 内置原边电感量补偿电路

■ 无音频噪声

■ 内置启动电路

■ 优异的保护功能

*过温保护(OTP)

*VDD欠压锁定(UVLO)

*CS开/短路保护

*开环保护(OLP)

*VDD过压保护(OVP)

*安全自动恢复模式

三 应用领域

  ■ 开关电源适配器和电池充电器

  ■ 机顶盒电源

  ■ LED照明

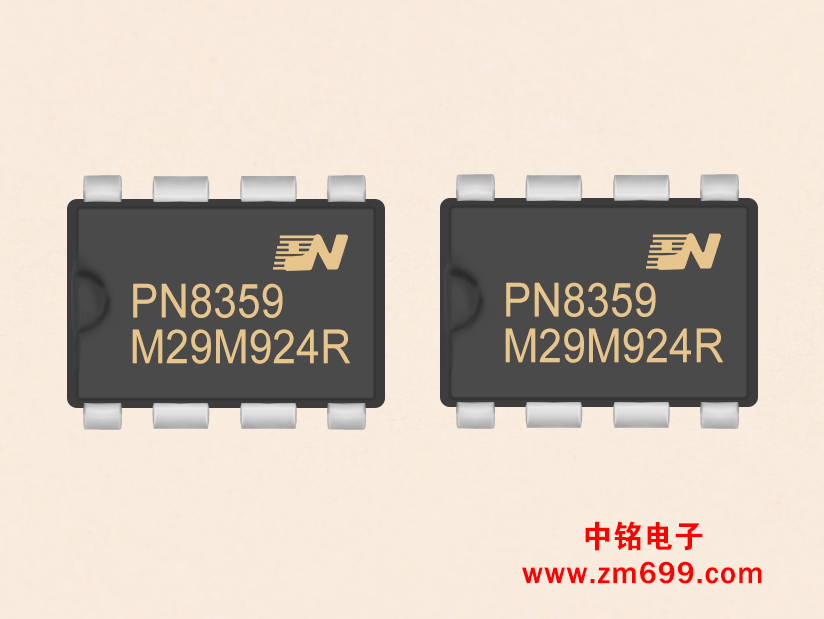

四 封装

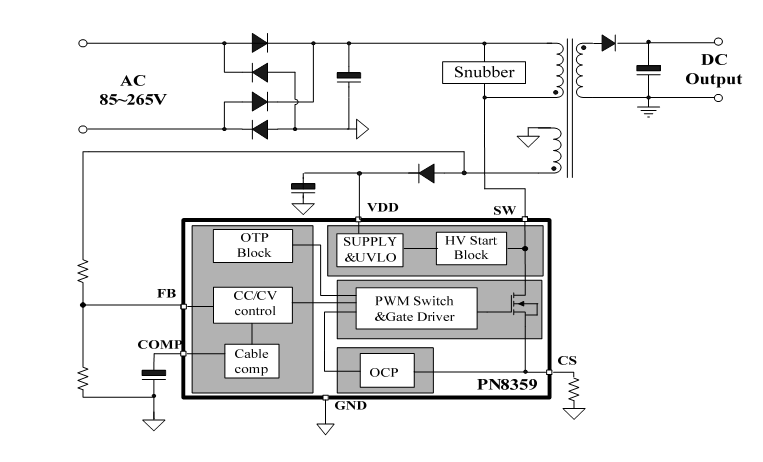

五 应用电路图
