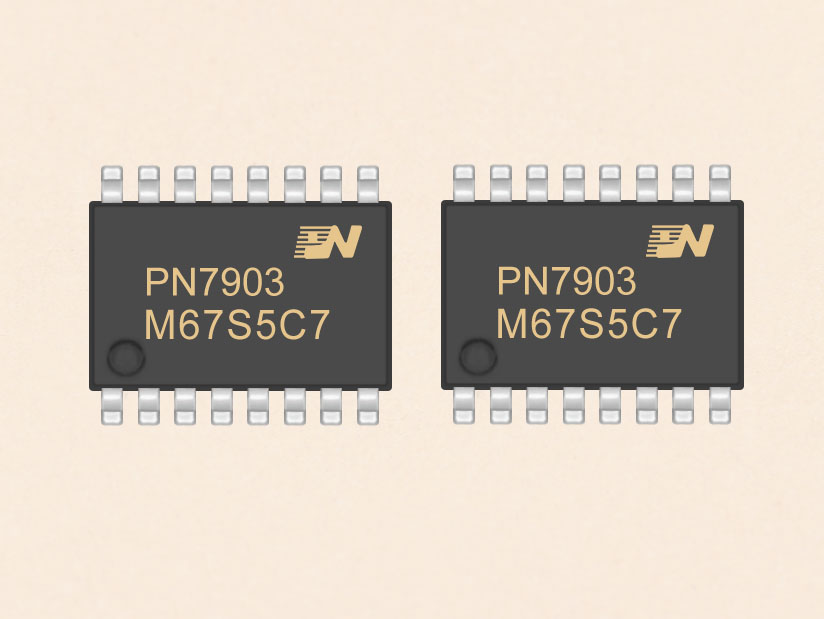

光耦兼容型单通道隔离栅极驱动芯片-PN7903
光耦兼容型单通道隔离栅极驱动芯片-PN7903
一、概述
PN7903是一款光耦兼容型单通道隔离栅极驱动芯片,该芯片可以作为大功率MOSFET. SiC和IGBT的驱动开关。PN7903的输入级和光耦特性-致,并且引脚分配保持兼容,在良好兼容采用传统光耦设计的原理图、PCB的同时,提供了更好的可靠性和使用寿命。PN7903的输出级至少提供4.5A拉电流和5.3A灌电流的峰值电流能力,并且具有低至.70ns的传播延时和小于35ns脉宽畸变失真。PN7903相比于 光耦具有更高的绝缘强度、可靠性以及更宽的工作温度范围,使其非常适用于电机驱动、太阳能、逆变器、通讯和工业电源应用。
二、产品特征
Pin-to-Pin光耦隔离器
宽电源电压范围: VCC: 14V~ 33V
欠压保护功能
输入反向电压能力:7V .
提供至少4.5A/5.3A峰 值拉电流和灌电流
快速传播延时(典型值70ns )
低脉宽畸变失真(小于35ns)
快速上升和下降时间(最大值28ns/25ns)
输入输出隔离电压高达5700V
CMTI大于150kV/us
工作结温范围TJ:-409C-150°C
宽体SOP6(W)封装
三、应用领域
隔离式MOSFET. SiC和IGBT栅极驱动器
电机驱动应用
太阳能以及逆变器应用
通讯和工业电源应用
四、封装及订购信息
五、典型应用
