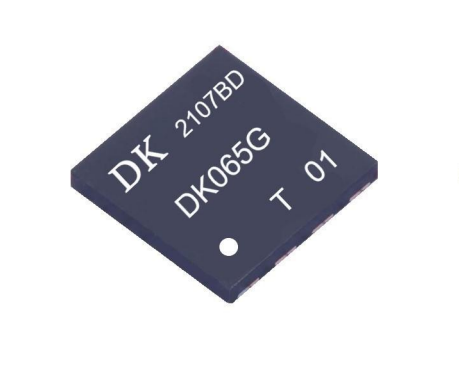

高性能AC-DC氮化镓电源管理芯片-DK065G

一、产品概述：
DK065G是一款高度集成了650V/260mΩ GaN HEMT的准谐振反激控制AC-DC功率开关芯片。DK065G检测功率管漏极和源极之间的电压（VDS）,当VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。DK065G极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK065G具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。

二、特点：

峰值94%效率

最高支持250KHz开关频率

待机功耗低于50mW

采用QR工作模式

内置算法优化的谷底检测电路和谷底锁定电路

内置退磁检测电路

内置抖频电路有效改善EMI

内置高低压输入功率补偿电路，保证高低压下最大输出功率一致

无卤素且符合 ROHs 要求

通过IEC 62368-1:2018安全认证，编号为NO123514

封装型号 DFN8*8

三、典型应用：

高功率密度快速充电器，适配器

笔记本电脑适配器，平板电脑适配器，机顶盒适配器等

辅助和待机电源

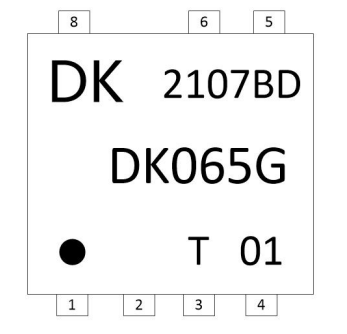

四、产品丝印

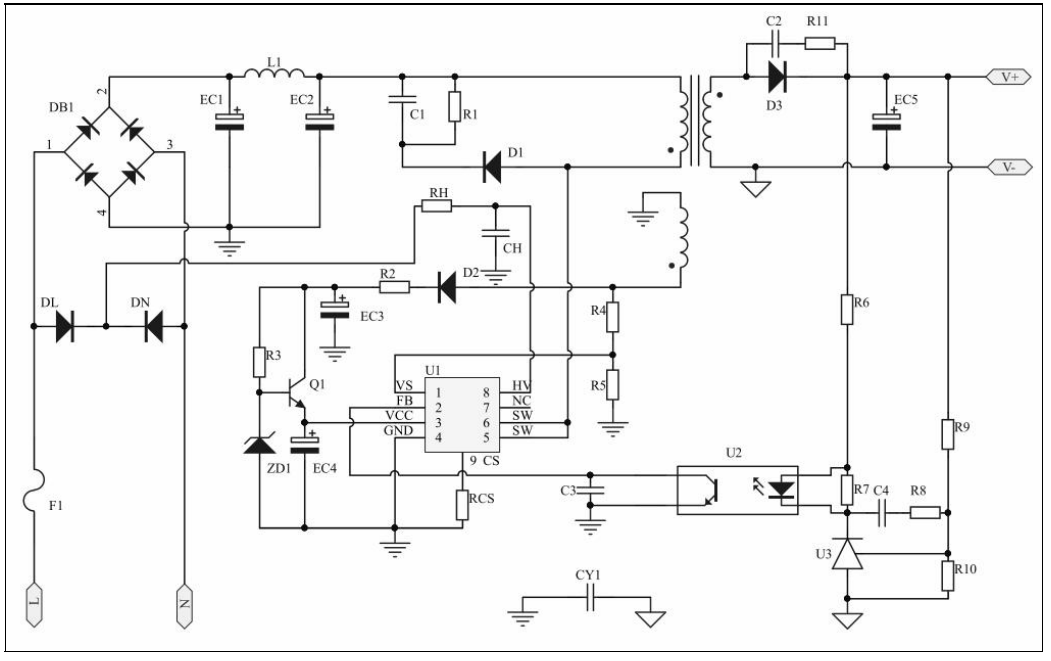

五、典型应用电路

DK065G电源管理芯片方案应用资料及参考手册请咨询东科半导体代理商东莞市中铭电子，专业的FAE提供技术支持服务
