集成DCP输出协议的SOC IC--IP6536输出2.4A/3.1A

一 概述

IP6536是一款集成同步开关的降压转换器、支持DCP(BC1.2、Apple和三星)输出协议，为车载充电器、适配器、智能排插、行车记录仪提供完.整的解.决方案。
IP6536内置功率MOS，输入电压范围是8V到32V，输出电压5V，能提供3.1A的输出电流。VIN=12V,输出5V/2.4A,IP6536的板端转换效率达 92.4%。
IP6536的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。
IP6536的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。
IP6536具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。
IP6536有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能

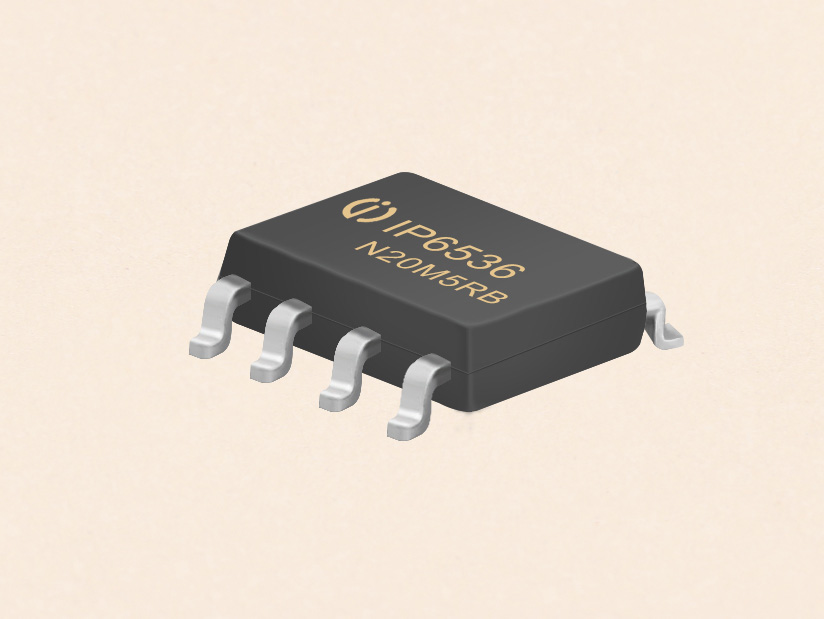

IP6536采用ESOP8封装。

二 特性

*同步开关降压转换器
*内置功率MOS
*输入电压范围：8V到32V
*输出电压：5V
*输出电流：2.4A/3.1A
*输出电压有线补功能
*输出具有CV/CC特性（输出电流小于设定值，输出CV模式；输出电流大于设定值，输出CC模式）
*VIN=12V，输出5V/2.4A时，板端转换效率达92.4%。
*软启动功能
*输出协议
*支持DCP(BC1.2、Apple和三星)协议
*可支持双路DCP协议
*多重保护、高可.靠性
*输出过流、输入过压、输入欠压、输出短路保护
*整机过温保护
*ESD 4KV，VIN直流耐压40V

三 应用

*车载充电器
*适配器
*智能排插
*行车记录仪

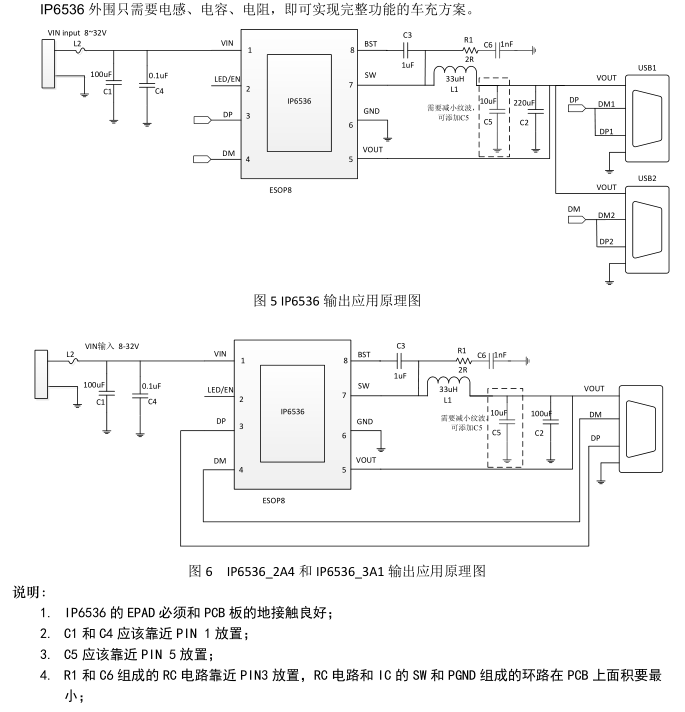

四 应用原理图
