集成TYPEC/PD3.0协议用于USB TYPEC输入端口的快充协议IC-IP2710

一、概述

IP2710是一款集成USB TYPEC输入端口PD快充协议IC，支持USB TYPEC/PD2.0/PD3.0协议，支持自动检测USB TYPEC设备的插入和拔出，集成硬件PD协议模块，自动解析PD协议包，获取电压能力，并据此请求与之匹配的电压。

二、特性

支持USB TYPEC输入端口的USB TYPEC/PD2.0/PD3.0快充协议

 自动检测USBTYPEC设备的插入和拔出

集成USB Power Delivery (PD2.0/PD3.0) 协议

 集成硬件双向标记编码( BMC)

 集成物理层协议 (PHY)

 集成硬件 CRC

 集成 PD2.0/PD3.0UFP协议

 支持 PD协议Hardreset

功率管理

支持外扩5~20V功率NMOS的开关控制

IP2710: SEL可配置PD协议请求的最高电压为20V，15V或5V

IP2710_MAX12 (定制型号): SEL 可配置PD协议请求的最高电压为12V，9V或5V

支持VBUS软启动

工作电压范围: 3V~25V

封装SSOP10

三、应用

USB TYPEC功率输入接口、移动电源、手机、无线充电底座、VR盒子、无人机等。

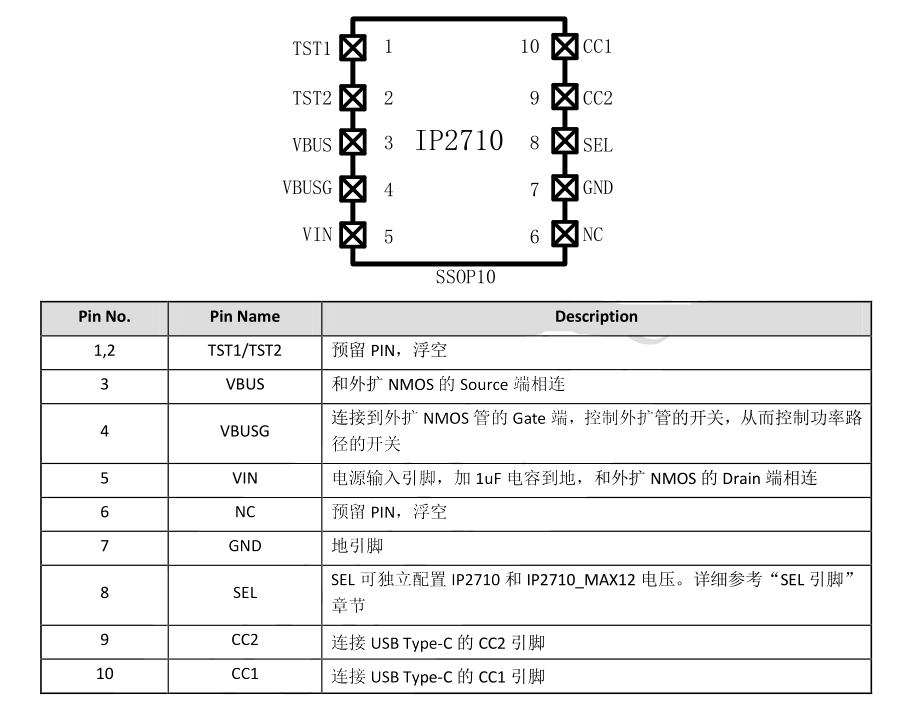

四、引脚定义

五、典型应用原理图

快充协议IC方案应用资料及参考手册请咨询英集芯代理东莞市中铭电子，专业的FAE提供技术支持服务
