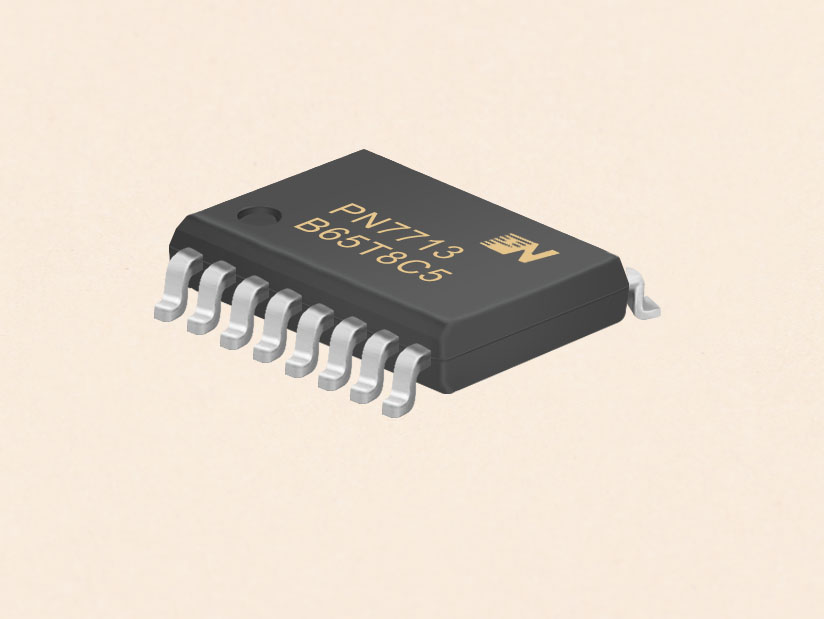

具有低功耗睡眠模式、外部限流可调的四通道

直流马达驱动芯片-PN7713

一、概述

PN7713是一款具有低功耗睡眠模式的四通道直流马达驱动芯片，其可以驱动一个步进电机、两个直流电机或者两通道并联驱动一个直流电机，控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能，并且可以将错误状态反馈给MCU，保障马达安全工作。该芯片的四个输入管脚AIN1、AIN2、BIN1和BIN2兼容5V和3.3V信号控制，具有良好的抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻0.25ohm，低侧导通电阻0.25ohm。

二、特征

宽电源电压范围: 2.7V~18V
低导通电阻(HS: 0.25ohm; LS:0.25ohm)
正转、反转、刹车和睡眠模式
低睡眠电流: lvcc<10uA (nSLEEP=L)输入管脚兼容5V和3.3V控制信号
3.3A峰值驱动输出，1.6A连续驱动输出异常保护反馈功能，

异常保护包括:

电源欠压保护
内置过温保护
内置输出短路保护

三、应用领域

智能电表

智能门锁

家电

摄像头

直流有刷电机应用

直流步进电机

四、封装订购信息

五、典型电路

’
