具有低功耗睡眠模式、低导通内阻的两通道

直流马达驱动芯片-PN7709

一、概述

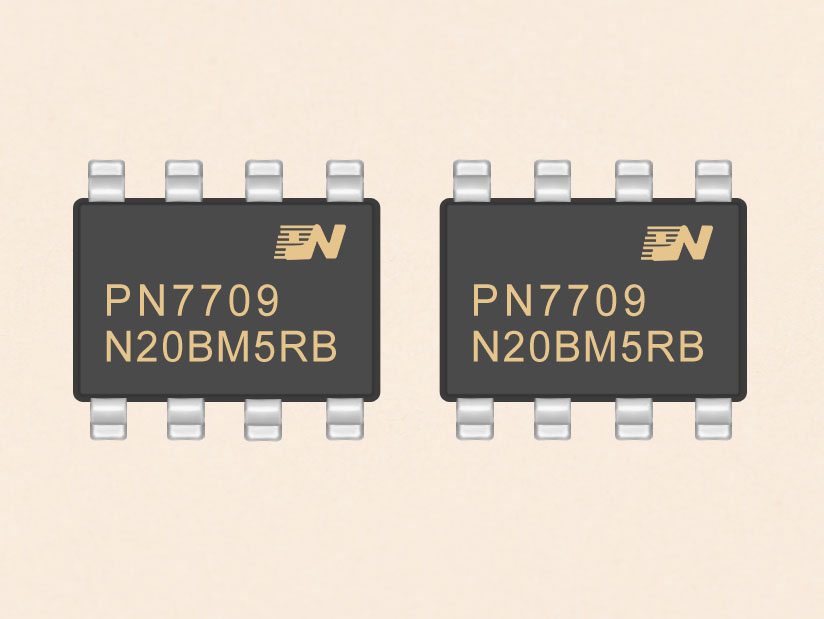

PN7709是--款具有低功耗睡眠模式的两通道直流马达驱动芯片，其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。该芯片集成了欠压保护、过温保护、输出短路保护和外部可调节驱动限流等功能，并且可以将错误状态反馈给MCU，保障马达安全工作。该芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有良好的抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻0.06ohm，低侧导通电阻0.06ohm。芯片采用SOP8-PP封装，具有良好的散热性能。

二、特征

宽电源电压范围: 6V~38V

低导通电阻(HS: 0.06ohm; LS: 0.06ohm)正转、反转、刹车和睡眠模式

低睡眠电流: Ivcc< 10uA(IN1=IN2=0V,维持1ms以上)

输入管脚兼容5V和3.3V控制信号

5A峰值驱动电流，4A连续驱动电流异常保护反馈功能，异常保护包括:

电源欠压保护

内置过温保护

内置输出短路保护

三、应用领域

直流有刷电机

智能家居

工业设置

办公设备

四、封装订购信息

五、典型电路
