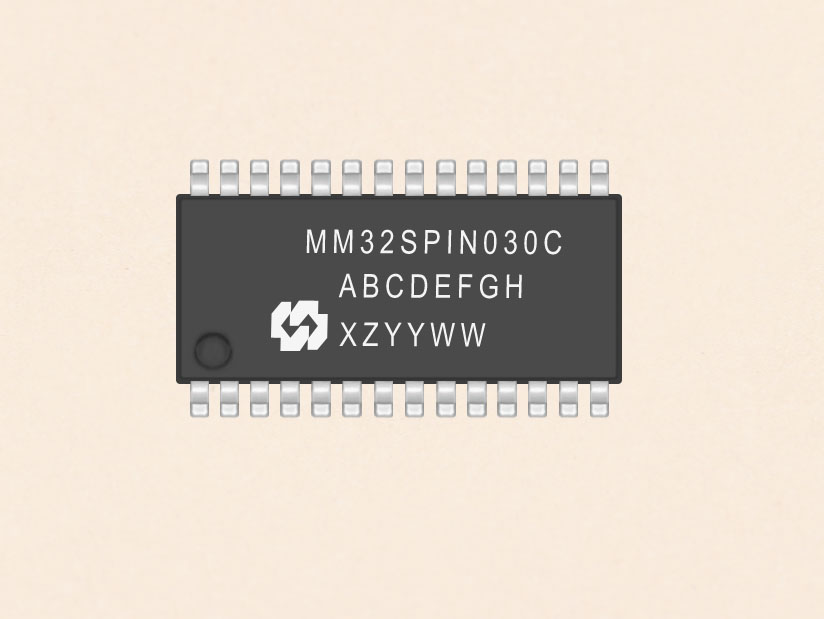

灵动微32位单片机MM32SPIN030C

应用于电机驱动与控制/低压风机/低压水泵/吊扇32位mcu芯片

一、总览

1.1. 概述

灵动微32位单片机MM32SPIN030C是MindSPIN旗下的高性能32位运动控制预驱MCU，使用Cortex®-M0为内核，最高工作频率可达60MHz，内置32KB高速存储器，多达17个GPIO；内置5V输出的LDO稳压器、三组集成的PN栅极驱动器；集成了1路12位的模数转换器ADC、2路模拟比较器COMP、2路运算放大器OPAMP、1个32位通用定时器、3个16位基本定时器、1个16位高级定时器；1个USART接口可作为UART或SPI通信。

本产品系列供电电压为7V∼36V，工作环境温度范围­40℃∼105℃扩展型。一种省电工作模式，在休眠状态下芯片耗能100uA左右。

本产品提供TSSOP28和QFN28封装。

这些丰富的外设配置，使得本产品微控制器适用于多种应用场合:

 电机驱动和应用控制

 低压风机

 低压水泵

 吊扇

1.2. 产品简述

内核与系统

  –Arm® Cortex®-M0 32位微控制器

  – 最高工作频率可达60MHz

  – 硬件除法器(32Bit)

  – 2通道DMA

存储器

  –高达32KB的Flash程序存储器

  – 高达4KB SRAM

  – 3KB的独立Flash空间可用于程序存储或者数据存储

时钟、复位和电源管理

  –2.5V∼5.5V供电

  –上电/断电复位(POR/PDR)、可编程电压监测器(PVD)

  –内嵌经出厂调校的60MHz高速RC振荡器

  –40KHz的LSI

低功耗

  –停机(stop)模式，功耗100uA

1个12位模数转换器，1μS转换时间(多达11个输入通道)

  –转换范围：0∼VDD

  –10个外部通道

  –支持注入模式

  –支持多组数据缓存

  –支持采样时间和分辨率配置

  –片上温度传感器

  –片上电压传感器

2个模拟比较器

2个轨对轨的运算放大器

1个DMA控制器，共2通道

  –支持的外设包括：Timer、ADC、USART

多达17个快速I/O端口：

  –所有I/O口可以映像到16个外部中断

  –所有端口均可输入输出VDD信号

7个定时器

  –1个16位4通道高级控制定时器(TIM1)，有4通道PWM互补输出，以及死区生成、硬件移相和刹车功能

  –1个32位通用定时器(TIM2)，有高达4个输入捕获/输出比较

  –2个16位基本定时器(TIM13、TIM14)，有1个输入捕获/输出比较

  –1个16位定时器(TIM6)，支持中断触发

  –1个独立看门狗定时器

  –1个Systick定时器：24位自减型计数器

调试模式

  –串行调试接口(SWD)

三相PN型半桥式栅极驱动器

  –工作电压：7V~36V

  –内建5V LDO

  –内建两路运放

1个数字外设接口

  –1个USART接口，能支持UART和SPI通信

96位芯片唯一ID（UID）

采用TSSOP28和QFN28封装

二、规格说明

2.1. 型号列表

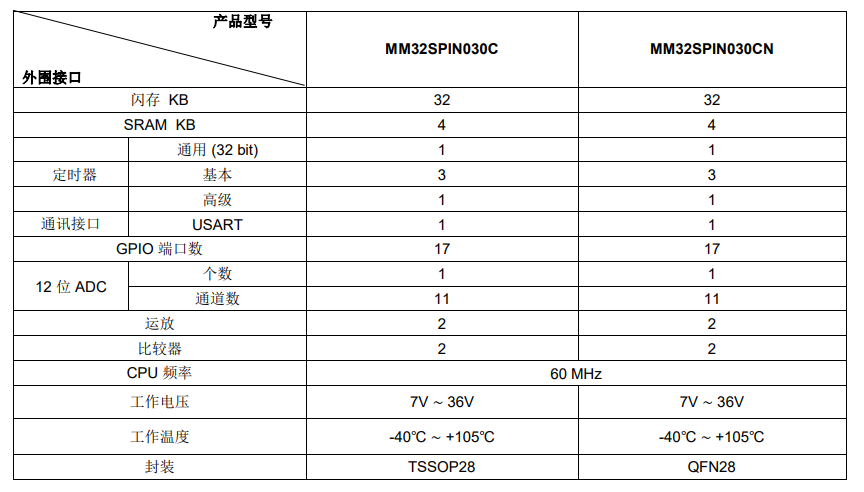

2.1.1. 订购信息

2.1.2. 丝印

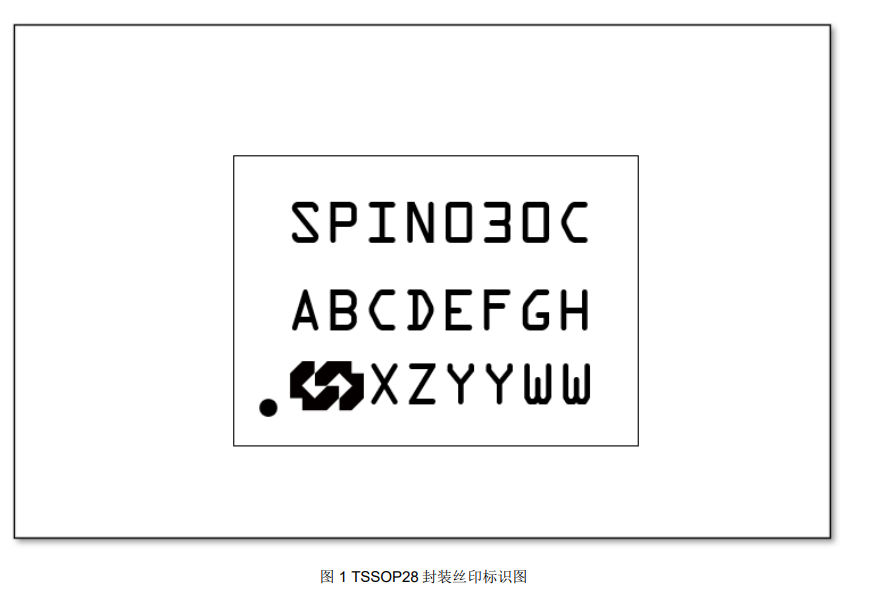

丝印标识TSSOP

丝印示意:

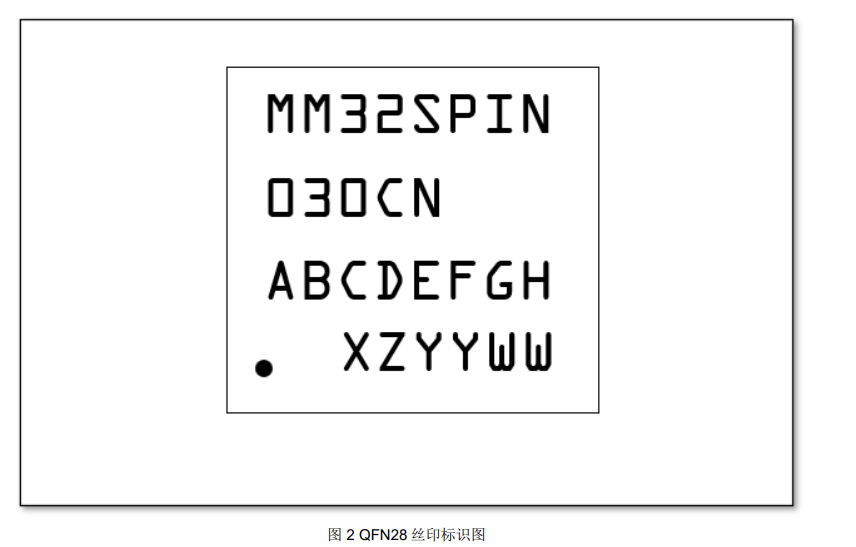

丝印标识QFN

型号丝印示意:

丝印标识QFN 型号丝印示意:

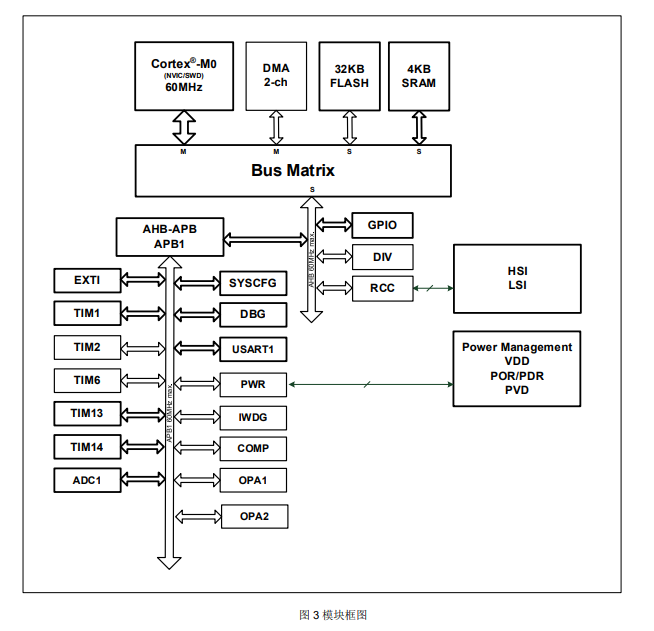

2.1.3. 系统框图
