灵动微32位单片机MM32SPIN060G应用于

服务器风机/泵类/风机类/PWM通信控制电机应用32系列单片机

一、总览

1.1. 概述

MM32SPIN060G是MindSPIN旗下的高性能32位运动控制MCU，使用Cortex®-M0为内核，最高工作频率可达60MHz，内置32KB高速存储器，多达11个GPIO；内置5V输出的LDO稳压

器、三相栅极驱动器。集成了1路12位的模数转换器ADC、2路模拟比较器COMP、2路运算放大器OPAMP、1个32位通用定时器、3个16位基本定时器、1个16位高级定时器；1个USART

接口可作为UART或SPI通信。

本产品预驱最大支持电压为100V，内部LDO支持工作范围5.5~18V，工作环境温度范围-40℃℃~105℃℃。

本产品封装形式为QFN32（4mmx4mm)

这些丰富的外设配置，使得本产品微控制器适用于多种应用场合：

电机驱动和应用控制

落地扇

服务器风机

泵类

风机类

1.2. 产品简述

• 内核与系统

–Arm®Cortex®-M0 32位微控制器

–最高工作频率可达60MHz

–硬件除法器(32Bit)

–2通道DMA

• 存储器
–高达32KB的Flash程序存储器
–高达4KB SRAM
–3KB的独立Flash空间可用于程序存储或者数据存储
• 时钟、复位和电源管理
–2.5V∼5.5V供电
–上电/断电复位(POR/PDR)、可编程电压监测器 (PVD)
–内嵌经出厂调校的60MHz高速RC振荡器
–40KHz的LSI
•低功耗
–停机(stop)模式，功耗110uA
• 1个12位模数转换器，1μS转换时间
–9路外部通道，1路内部通道
–转换范围：0∼VDD
–支持注入模式

–支持多组数据缓存

–支持采样时间和分辨率配置

–片上温度传感器

–片上电压传感器

• 2个模拟比较器

• 2个运算放大器

• 1个DMA控制器，共2通道

–支持的外设包括：Timer、ADC、USART

• 多达11个快速I/O端口：

–所有I/O口可以映像到16个外部中断

–所有端口均可输入输出VDD 信号

•7个定时器

–1个16位4通道高级控制定时器(TIM1)，有4通道PWM互补输出，以及死区生成、硬件移相和刹车功能

–1个32位通用定时器(TIM2)，有高达4个输入捕获/输出比较

–2个16位基本定时器(TIM13、TIM14)，有1个输入捕获/输出比较

–1个16位定时器(TIM6)，支持中断触发

–1个独立看门狗定时器

–1个Systick定时器：24 位自减型计数器

• 调试模式

–串行调试接口 (SWD)

• PWM和FG管脚，可复用为烧录功能

• LDO稳压器

–内部集成LDO，除供MCU内部使用外，亦可对外提供5V供电，驱动电流50mA

–输入电压5.5V~18V

• 集成三相栅极驱动器

– 耐压：100V–支持电压UVLO保护

–集成自举二极管

–死区时间 200ns

•通信接口

–1个USART接口，能支持UART和SPI通信

–支持四线烧录（详见 3.5.2）

• 96位芯片唯一ID（UID）

• 采用QFN32封装

二、规格说明

2.1. 型号列表

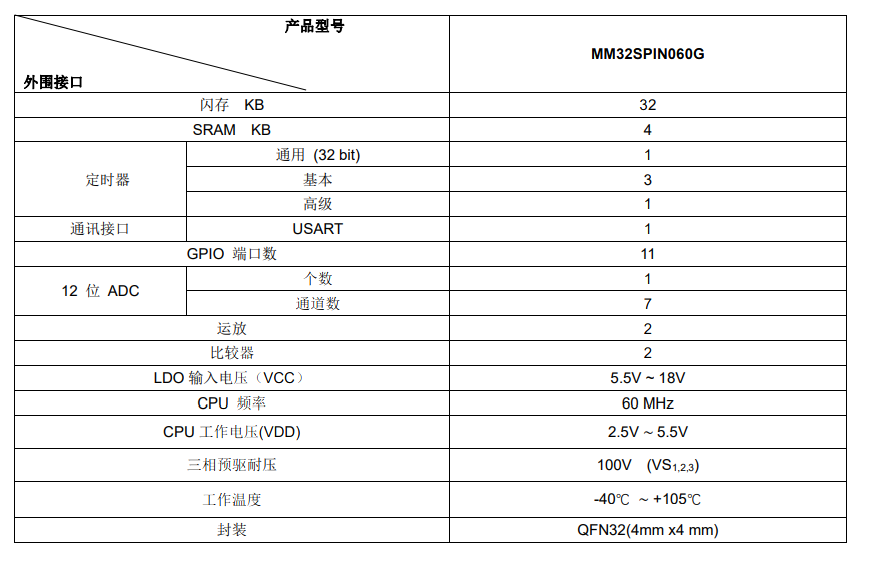

2.1.1. 订购信息

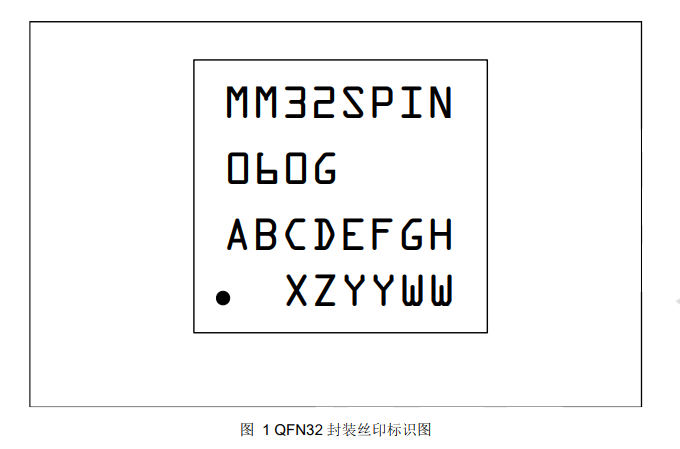

2.1.2. 丝印

丝印标识QFN

型号丝印示意:

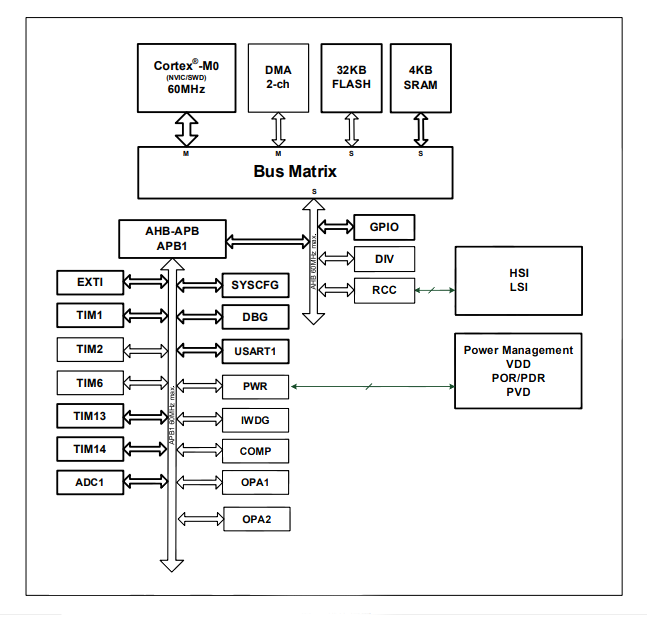

2.1.3. 系统框图

灵动微32位单片机MM32SPIN060G电机驱动方案应用资料及参考手册请咨询东莞市中铭电子，专业的FAE提供技术支持服务
