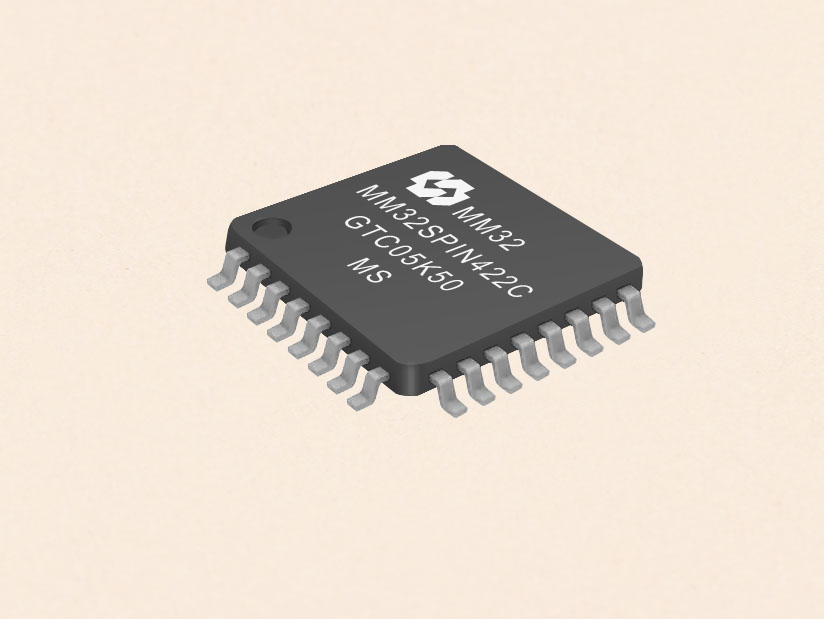

灵动微32位单片机MM32SPIN422C

应用于冰箱风机/小水泵/云台等产品32位mcu芯片

一、总介

1.1 概述

本产品使用高性能的ARMCortex-M0为内核的32位微控制器，内嵌三相半桥栅极驱 动器与MOSFET。最高工作频率可达96MHz，内置高速存储器，丰富的I/O端口和外设连接到外部总线。本产品包含2个12位的ADC、2个比较器、2个运算放大器、1个16位通用定时器、1个32位通用定时器、3个16位基本定时器、和2个16位高级定时器。还包含标准的通信接口：1个I2C接口、1个SPI接口和2个UART接口。

本产品系列工作电压为3V~16V，工作温度范围-40°C~85°C常规型和-40°C～105°C扩展型。多种省电工作模式保证低功耗应用的要求。

这些丰富的外设配置，使得本产品微控制器适合于多种应用场合：

电机驱动和应用控制

医疗和手持设备

PC游戏外设和GPS平台

工业应用：可编程控制器(PLC)、变频器、打印机和扫描仪

警报系统、视频对讲、和暖气通风空调系统等

1.2 产品特性

·内核与系统

  -32位ARM@Cortex@-M0处理器内核

  -最高工作频率可达96MHz

  -单指令周期32位硬件乘法器

  一硬件除法器(32Bit)

  -硬件开方（32bit)

·栅极驱动器(GATE-DRIVER)

  -工作电压范围：3V～16V

  一三相栅极驱动器

  -驱动电流：最大1.5A(Continuous)

  -UVLO保护

  -Total Driver H+L Rdson:0.759

  -集成5VLDO线性稳压器，支持输出5V电压给MCU和给MCU和外部电路

·存储器

  -高达128K字节的闪存程序存储器

  -高达12K字节的SRAM

·时钟、复位和电源管理

  -2.0V~5.5V供电
  一上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
  -外部2～24MHz高速晶体振荡器
  -内嵌经出厂调校的48MHz高速振荡器
  -PLL支持CPU最高运行在96MHz

•低功耗

  –睡眠(sleep)、停机(stop)和待机模式(standby)

• 2个12位模数转换器，1μS转换时间 (多达9个输入通道，2个内部输入通道)

  –转换范围：0∼VDDA

  –支持采样时间和分辨率配置

  –片上温度传感器

  –片上电压传感器

• 2个比较器

• 2个高速轨对轨运算放大器

• 1个5通道DMA控制器

  –支持的外设：Timer、UART、I2C、SPI和ADC

•多达13个快速I/O端口：

  –所有I/O口可以映像到16个外部中断

  –所有端口均可输入输出5V信号注:VDD=5V

• 调试模式

  –串行调试接口(SWD)

• 10个定时器

  –2个16位4通道高级控制定时器，有4通道PWM输出，以及死区生成和紧急停止功能

  – 1个16位定时器和1个32位定时器，有高达4个输入捕获/输出比较，可用于IR控制解码

  – 2个16位定时器，有1个输入捕获/输出比较和1组互补输出，死区生成，紧急停止，调制器门电路用于IR控制

  – 1个16位定时器，有1个输入捕获/输出比较

  – 2个看门狗定时器(IWDG和WWDG)

  – 1个Systick定时器：24位自减型计数器

• 多达4个通信接口

  – 2个UART接口

  – 1个I2C接口

  – 1个SPI接口

• 采用QFN32封装

二、规格说明

2.1 器件对比

表1.产品功能和外设配置
