总介

1.1 概述

本产品使用高性能的ARM®Cortex®-M0为内核的32位微控制器，最高工作频率可达96MHz，内置高速存储器，丰富的I/O端口和外设连接到外部总线。本产品包含2个12位的ADC、5个比较器、4个运算放大器、1个16位通用定时器、1个32位通用定时器、3个16位基本定时器、和2个16位高级定时器。还包含标准的通信接口：1个I2C接口、2个SPI 接口和2个UART接口。本产品系列工作电压为2.0V∼5.5V，工作温度范围包含-40?C∼85?C 常规型和-40?C∼105?C扩展型。多种省电工作模式保证低功耗应用的要求。

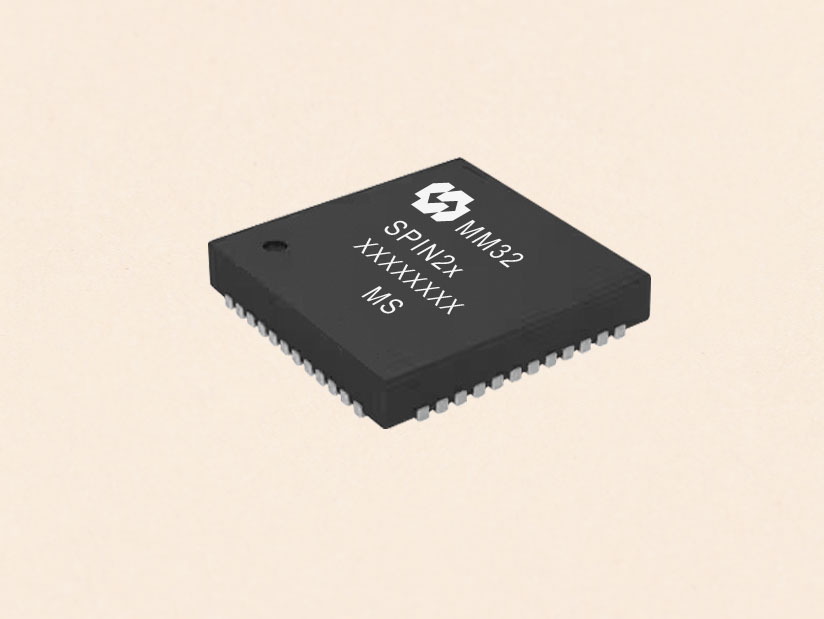

本产品提供 LQFP64、LQFP48、QFN48、LQFP44、LQFP32、QFN28和TSSOP20共7种封装形式。

这些丰富的外设配置，使得本产品微控制器适合于多种应用场合：

电机驱动和应用控制

医疗和手持设备

PC游戏外设和GPS平台

工业应用：可编程控制器 (PLC)、变频器、打印机和扫描仪

警报系统、视频对讲、和暖气通风空调系统等

1.2 产品特性

内核与系统

 –32位ARM® Cortex®-M0处理器内核

 –最高工作频率可达96MHz

 –单指令周期32位硬件乘法器

 –硬件除法器(32Bit)

 –硬件开方(32bit)

存储器

 –高达128K字节的闪存程序存储器

 –高达12K字节的SRAM–Boot loader支持片内Flash在线系统编程(ISP)

时钟、复位和电源管理

 –2.0V∼5.5V供电

 –上电/断电复位(POR/PDR)、可编程电压监测器(PVD)

 –外部2∼24MHz 高速晶体振荡器– 内嵌经出厂调校的48MHz高速振荡器

低功耗

 –睡眠(sleep)、停机(stop)和待机模式(standby)
2个12位模数转换器，1μS转换时间(多达16个输入通道)
 –转换范围：0∼VDDA
 –支持采样时间和分辨率配置
 –片上温度传感器
 –片上电压传感器
5个比较器
4个运算放大器
1个5通道DMA控制器
 –支持的外设：Timer、UART、I2C、SPI和ADC
多达56个快速I/O端口：
 –所有I/O口可以映像到16个外部中断
 –所有端口均可输入输出5V信号
注:VDD=5V
调试模式
 –串行调试接口(SWD)
10个定时器
 –2个16位4通道高级控制定时器，有4通道PWM输出，以及死区生成和紧急停止功能
 –1个16位定时器和1个32位定时器，有高达4个输入捕获/输出比较，可用于IR控制解码
 –2个16位定时器，有1个输入捕获/输出比较和1组互补输出，死区生成，紧急停止，调制器门电路用于IR 控制
– 1个16位定时器，有1个输入捕获/输出比较
– 2个看门狗定时器 (IWDG和WWDG)
– 1个Systick定时器：24位自减型计数器
多达5个通信接口
 – 2个UART接口
 – 1个I2C接口
 – 2个SPI接口
• 采用LQFP64、LQFP48、QFN48、LQFP44、LQFP32、QFN28和TSSOP20封装

二、规格说明

2.1 器件对比

2.1 模块框图
