灵动微32位单片机MM32SPIN560C应用于
空气净化器/服务器风机/吊扇/吊扇灯/落地扇/
风机/电动手工具/吸尘器/无人机电调/水泵等32位国产MCU
一、总览
1.1 概述
本产品使用高性能的Arm® Cortex®-M0为内核的32位微控制器,5V输出的LDO稳压器、三组具备有自举二极管的N通道半桥栅极驱动器。最高工作频率可达96MHz,内置高速存储器,丰富的I/O端口和外设连接到外部总线。本产品包含多达2个3Msps的12位ADC、1个DAC、3个比较器、3个运算放大器、1个16位通用定时器、1个32位通用定时器、3个16位基本定时器、2个16位高级定时器。还包含标准的通信接口:1个I2C接口、2个SPI接口和3个UART接口。
本产品预驱最大支持电压为100V,工作温度范围(环境温度)-40?C∼+105℃。内置LDO支持5.5~18V。
这些丰富的外设配置,使得本产品微控制器适合于多种应用场合:
- 空气净化器
- 服务器风机
- 吊扇
- 吊扇灯
- 落地扇
- 电动手工具
- 吸尘器
- 无人机电调
- 水泵

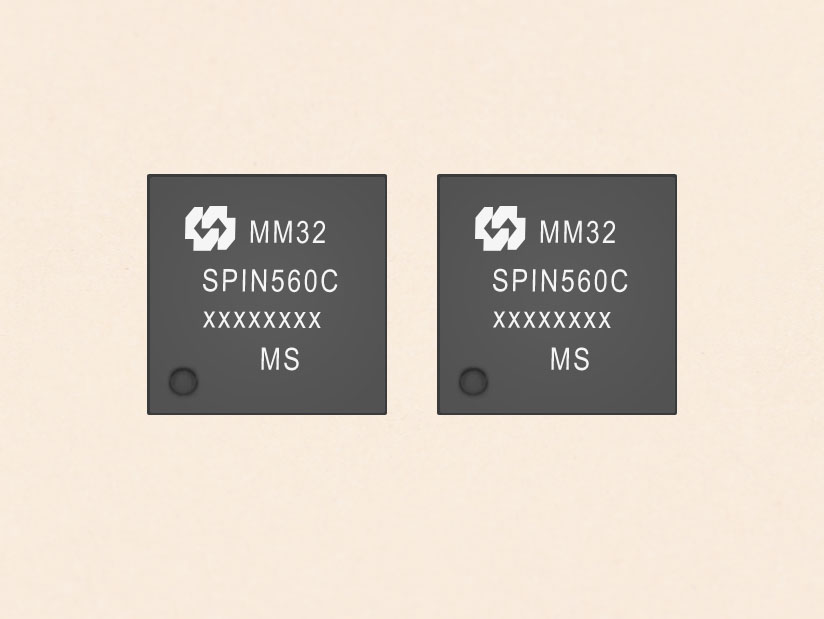

本产品提供QFN48封装
二 产品简述
内核与系统
– Arm® Cortex®-M0 32位微控制器
– 最高工作频率可达96MHz
– 单指令周期32位硬件乘法器
– 硬件除法器(32Bit)
– 硬件开方(32bit)
? 存储器
– 高达128KB的Flash程序存储器
– 高达8KB SRAM
? 时钟、复位和电源管理
– 上电/断电复位 (POR/PDR)、可编程电压监测器 (PVD)
– 外部4∼24MHz高速晶体振荡器
– 内嵌经出厂调校的8MHz高速RC振荡器
– 支持多种PLL及分频模式
– 内嵌40KHz低速振荡器
? 低功耗
– 多种低功耗模式,包括:睡眠 (sleep)、停机 (stop) 、深度停机 (deepstop)和待机模式 (standby)
? 2个12位模数转换器,1/3μS转换时间(多达16个输入通道,2个内部输入通道)
– 转换范围:0∼VDDA
– 支持采样时间和分辨率配置
– 片上温度传感器
– 片上电压传感器
? 1个DAC
– 可通过1个OPA输出
? 3个模拟比较器
? 3个运算放大器
? 1个DMA控制器,共5通道
? 支持的外设包括:Timer、ADC、UART、I2C、SPI
? 多达29个快速I/O端口:
– 所有I/O口可以映像到16个外部中断
– 所有端口均可输入输出VDD信号
? 10个定时器
– 2个16位4通道高级控制定时器,有4通道PWM输出,以及死区生成和紧急停止功能
– 1个16位通用定时器和1个32位通用定时器,有高达4个输入捕获/输出比较,可用于IR控制解码
– 2个16位基本定时器,有1个输入捕获/输出比较和1 组互补输出,死区生成,紧急停止。
– 1个16位定时器,有1个输入捕获/输出比较
– 2个看门狗定时器(独立型 和窗口型)
– 1个Systick定时器:24位自减型计数器
? 调试模式
– 串行调试接口(SWD)
? 多达6个数字外设接口
– 3个UART接口
– 1个I2C接口
– 2个SPI接口(2个I2S接口)
? 5V LDO稳压器
– 输入电压 5.5V ~ 18V
? 集成三相栅极驱动器
– 耐压:100V
– 支持电压UVLO保护
– 集成自举二极管
– 死区时间200ns
? 96位芯片唯一ID(UID)
? 采用QFN48封装
二、规格说明
2.1 型号列表

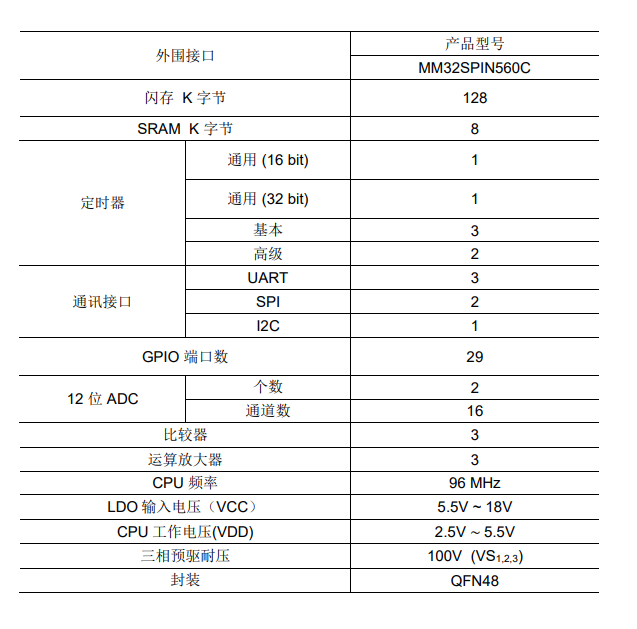

2.1.1 订购信息

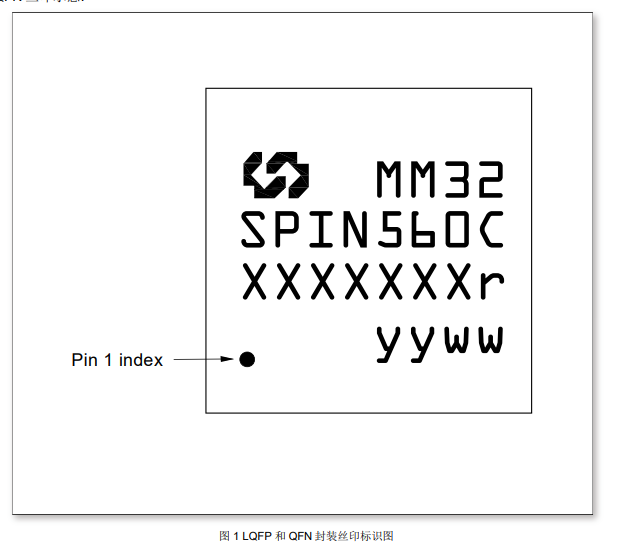

2.1.2 丝印
丝印标识QFN
丝印示意:

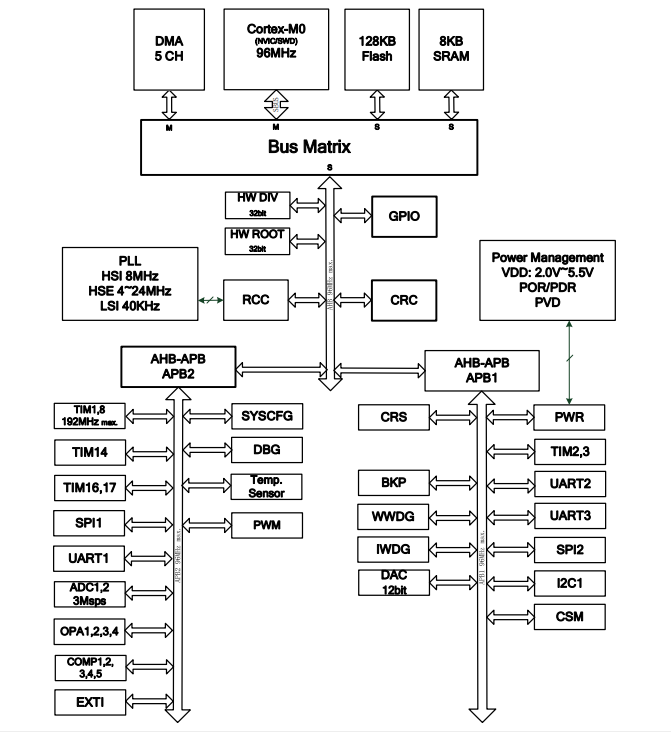

2.1.3 系统框图
