一、总览

1.1 概述

MM32SPIN07微控制器搭载Arm® Cortex®-M0内核，最高工作频率可达72MHz。内置32KB高速存储器，并集成了丰富的I/O端口和外设模块。本产品包含1个12位的ADC、1个比较器、1 个16位高级定时器、1个16位和1个32位通用定时器、3个16位基本定时器，还包含标准的通信接口：1个I2C接口、2个SPI或I2S接口、3个UART接口。本产品系列工作电压为2.0V ∼ 5.5V，工作温度范围（环境温度）包含-40℃∼+85℃的工业型和-40℃∼+105℃的扩展工业型。内置多种省电工作模式保证低功耗应用的要求。这些丰富的外设配置，

使得本产品微控制器适合于多种应用场合：

风机

水泵

两轮/三轮电动自行车

平衡车/滑板车

服务器风机

吊扇

吊扇灯

落地扇

电动工具

吸尘器

无人机电调

冰箱压缩机

室内空调风机

室外空调板

洗衣机

机器人

工业变频器

伺服舵机

云台

筋膜枪

本产品提供LQFP48等多种封装形式。

1.2 主要特点
内核与系统
 –32-bit Arm® Cortex®-M0
 –工作频率可达72MHz
存储器
 –多达32KB的Flash存储器
 –多达8KB SRAM
 –Boot loader支持片内Flash在线系统编程（ISP）
时钟、复位和电源管理
 –2.0V∼5.5V供电
 –上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
– 外部4∼24MHz高速晶体振荡器
– 内嵌经出厂调校的8MHz高速RC振荡器
– PLL支持CPU最高运行在72MHz，支持多种分频模式
– 内嵌40KHz低速振荡器
低功耗
–多种低功耗模式，包括：睡眠（sleep）、停机（stop）、深度停机（deep stop）
和待机模式（standby）
1个5通道DMA控制器，支持外设类型包括定时器、ADC、UART、I2C、SPI
9个定时器
–1个16位4通道高级控制定时器（TIM1），有4通道PWM输出，以及死区生成和紧急停止功能
– 1个16位通用定时器（TIM3）和1个32通用定时器（TIM2），有多达4个输入捕获/输出比较，可用于IR控制解码
– 3个16位基本定时器（TIM14/TIM16/TIM17），有1个输入捕获/输出比较和1组互补输出，死区生成，紧急停止，调制器门电路用于IR控制
– 2个看门狗定时器（独立型的IWDG和窗口型的WWDG）
– 1个Systick定时器：24位自减型计数器
多达40个快速I/O端口
–所有I/O口可以映像到16个外部中断
–所有端口均可输入输出电压不高于VDD的信号
多达7个通信接口

–3个UART接口
–1个I2C接口
–2个SPI接口（2个I2S接口）
1个12位模数转换器（ADC），1μS转换时间，多达13个外部输入通道，2个内部输入通道
–转换范围：0∼VDDA
–支持采样时间和分辨率配置
–片上温度传感器
–片上电压传感器
1个高速模拟比较器
32位硬件除法器
CRC计算单元
96位唯一ID（UID）
调试模式
–串行调试接口（SWD）接口
采用LQFP48封装

二、订购信息

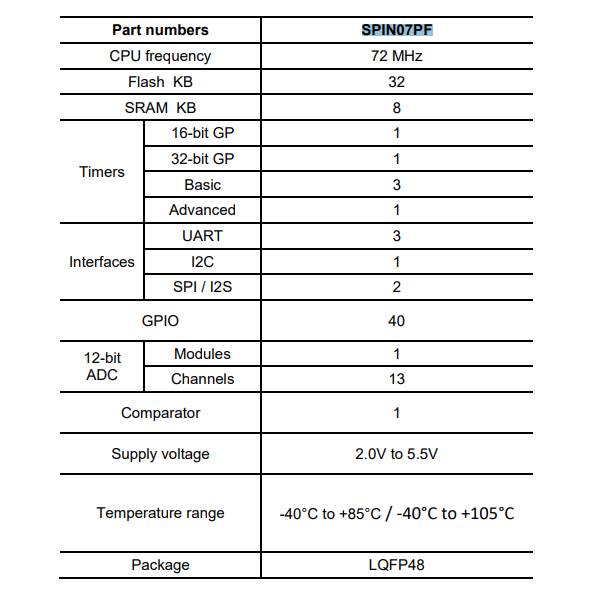

2.1 订购表

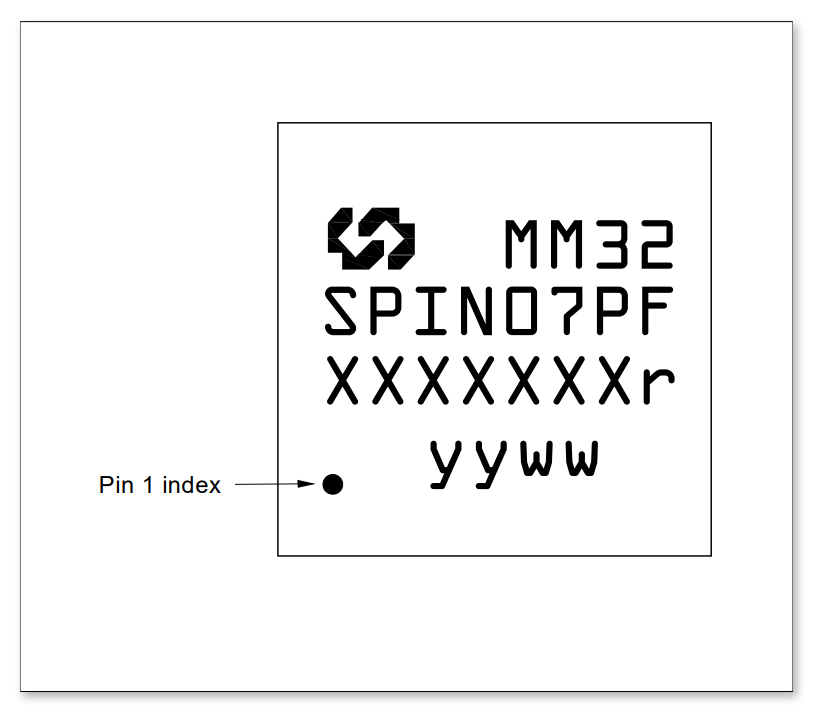

2.2 丝印

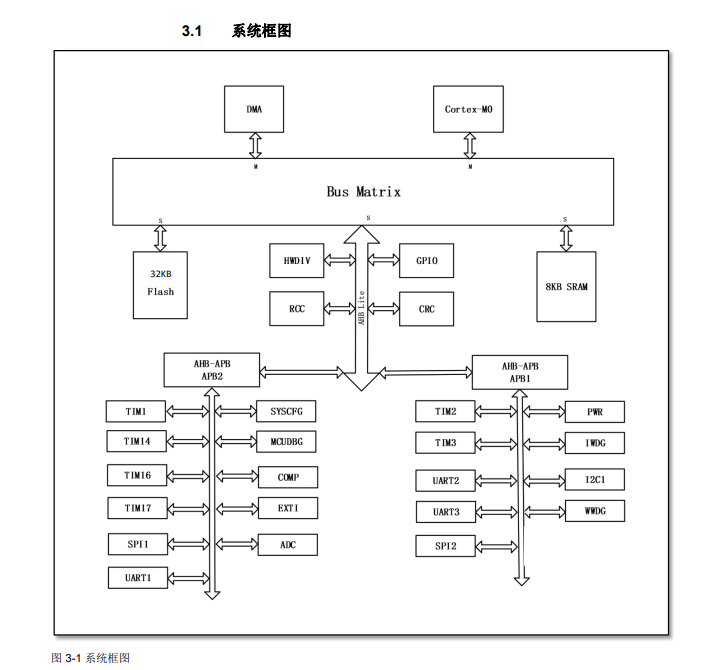

2.3 系统框图
