灵动微32位国产MCU-MM32SPIN040C

应用于三相永磁无刷电机/电动工具等32位单片机

一、总览
1.1 概述
本产品是使用高性能的Arm® Cortex®-M0为内核的32位微控制器，5V输出的LDO稳压器、三组集成的PN栅极驱动器和2路运放。最高工作频率可达48MHz，内置高速存储器，丰富的 I/O端口和外设连接到外部总线。本产品包含1个12位的ADC、1个16位通用定时器、1个16位基本定时器和 1个16位高级定时器。还包含标准的通信接口：1个I2C接口、 2个UART接口和2个运算放大器。本产品系列工作电压为7V∼36V，工作温度范围（环境温度）包含-40℃∼+85℃的工业型（芯片同时也支持-40℃∼+105℃扩展型）。内置多种省电工作模式保证低功耗应用的要求。
这些丰富的外设配置，使得本产品微控制器适合于多种应用场合：
三相永磁无刷电机
电动工具
本产品提供TSSOP28，QFN28封装形式。

1.2 产品简述
内核与系统
– Arm® Cortex®-M0 32位微控制器
– 最高工作频率可达48MHz
– 单指令周期32位硬件乘法器
存储器
– 高达16KB的FLASH程序存储器
– 高达2KB的SRAM
CRC计算单元
时钟、复位和电源管理
– 2.0V∼5.5V供电
– 上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
– POR 复位电压低至1.7V
– PVD 电压阈值可低至1.8V
– 外部2∼24MHz 高速晶体振荡器
– 内嵌经出厂调校的 48MHz 高速振荡器
低功耗

– 睡眠（sleep）、停机（stop）和待机模式（standby）
6个定时器
– 1个16位4通道高级控制定时器，有4通道PWM输出，以及死区生成和紧急停止功能
– 1个16位定时器，有高达3个输入捕获/输出比较，可用于IR控制解码
– 1个16位定时器，有1个输入捕获/输出比较
– 2个看门狗定时器（IWDG 和 WWDG）
– 1个Systick 定时器：24位自减型计数器
多达3个通信接口
– 2个UART接口
– 1个I2C接口
多达10个快速I/O端口：
– 所有I/O口可以映像到16个外部中断
– 所有端口均可输入输VDD信号
1个12位模数转换器，1uS转换时间（多达8个输入通道）
– 转换范围：0∼VDD
– 支持采样时间和分辨率配置
– 片上电压传感器
调试模式
– 串行调试接口（SWD）
三组PN型半桥式栅极驱动器 (详细信息请参考数据手册第5章)
– 工作电压: 7V~36V
– 内建 5V LDO
– 内建两路运放
采用TSSOP28，QFN28

二、规格说明

2.1 型号列表

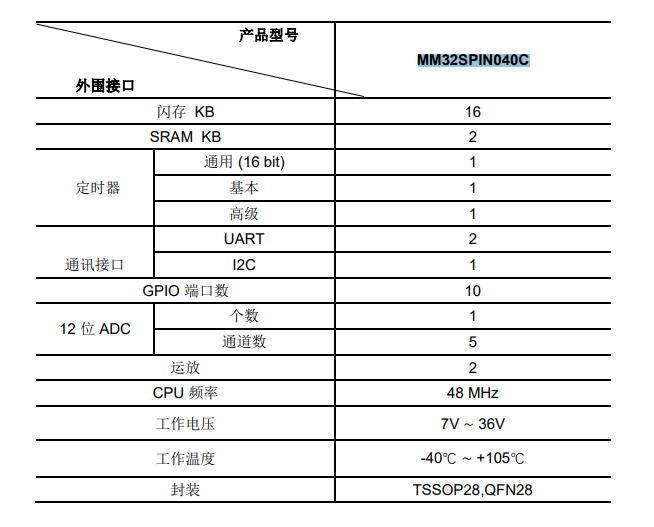

2.1.1 订购信息

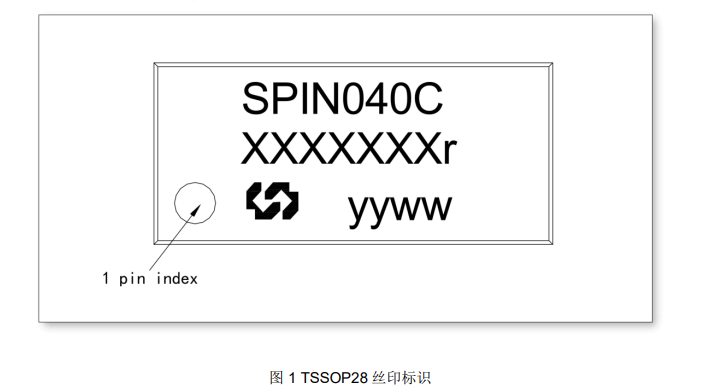

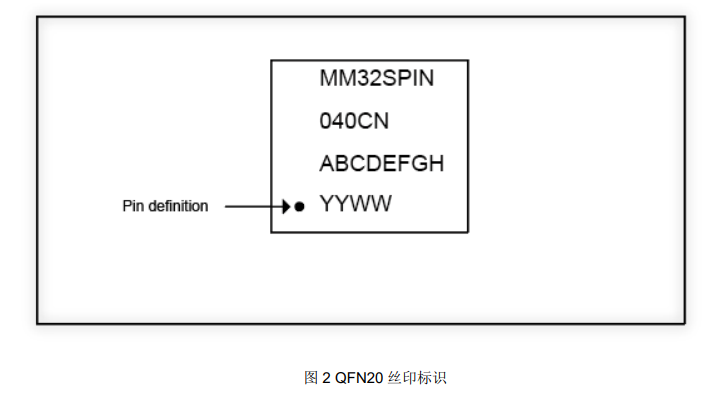

2.1.2 丝印

规格说明

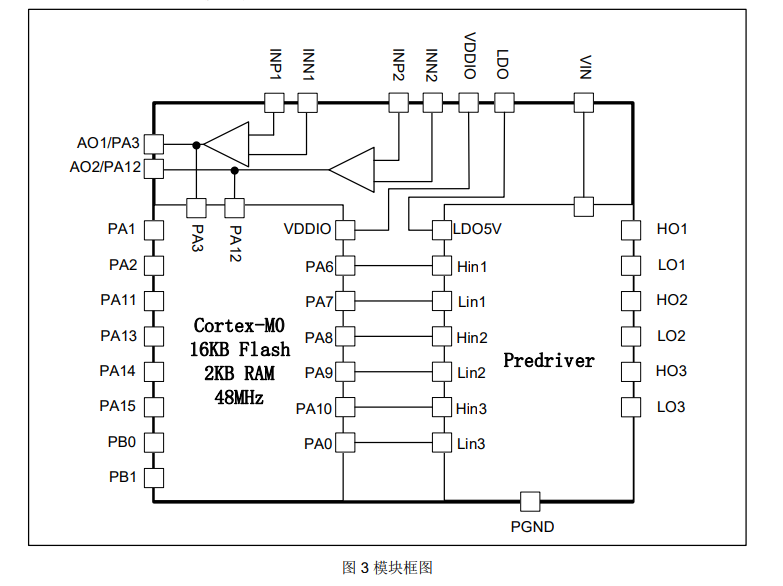

2.1.3 模块框图
