一、总览
1.1. 概述
MM32SPIN0230系列是MindSPIN旗下的高性能32位运动控制MCU，使用Cortex®-M0 为内核，最高工作频率可达60MHz，内置32KB高速存储器，多达26个GPIO；集成了1路12位的模数转换器ADC、2路模拟比较器COMP、2路运算放大器OPAMP、1个32位通用定时器、3个16位基本定时器、1个16位高级定时器；1个USART接口可作为UART或SPI通信。
本产品系列供电电压为2.5V∼5.5V，工作环境温度范围­40℃∼105℃ 扩展型。一种省电工作模式，在休眠状态下芯片耗能100uA左右。
本产品提供TSSOP28、QFN20、TSSOP20 和 QFN28共4种封装形式。
这些丰富的外设配置，使得本产品微控制器适用于多种应用场合:
 电机驱动和应用控制
 手持电动工具
 滑板车和空调内风机
 冰箱压机和抽油烟机
 吸尘器和扫地机等。
1.2. 产品简述
内核与系统
– Arm®Cortex®-M0 32位微控制器
– 最高工作频率可达60MHz
– 硬件除法器(32Bit)
– 2通道DMA
存储器
– 高达32KB的Flash程序存储器
– 高达4KB SRAM
– 3KB的独立Flash空间可用于程序存储或者数据存储
时钟、复位和电源管理
– 2.5V∼5.5V供电
– 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
– 内嵌经出厂调校的60MHz高速RC振荡器
– 40KHz的LSI
低功耗
– 停机(stop)模式，功耗100uA
1个12位模数转换器，1μS转换时间(多达11个输入通道)
– 转换范围：0∼VDD
– 10个外部通道
– 支持注入模式

– 支持多组数据缓存
– 支持采样时间和分辨率配置
– 片上温度传感器
– 片上电压传感器
2个模拟比较器
2个轨对轨的运算放大器
1个DMA 控制器，共2通道
– 支持的外设包括：Timer、ADC、USART
多达26个快速I/O端口：
– 所有I/O口可以映像到16个外部中断
– 所有端口均可输入输出VDD信号
7个定时器
– 1个16位4通道高级控制定时器(TIM1)，有4通道PWM互补输出，以及死区生成、硬件移相和刹车功能
– 1个32位通用定时器(TIM2)，有高达4个输入捕获/输出比较
– 2个16位基本定时器(TIM13、TIM14)，有1个输入捕获/输出比较
– 1个16位定时器(TIM6)，支持中断触发
– 1个独立看门狗定时器
– 1个Systick 定时器：24位自减型计数器
调试模式
– 串行调试接口(SWD)
1个数字外设接口
– 1个USART接口，能支持UART和SPI通信
96位芯片唯一ID（UID）
采用TSSOP28、QFN20、TSSOP20和QFN28封装

二、规格说明
2.1. 型号列表

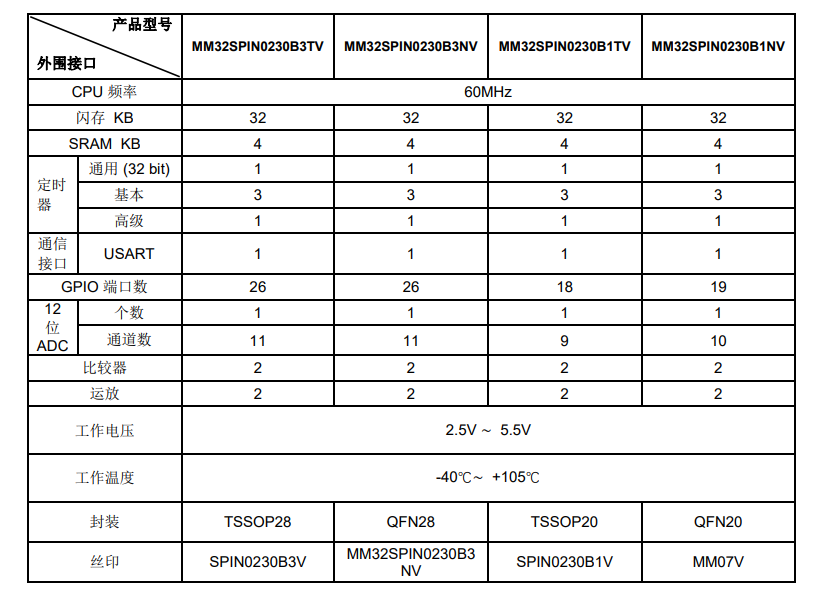

2.1.1. 订购信息

2.1.2. 丝印
丝印标识

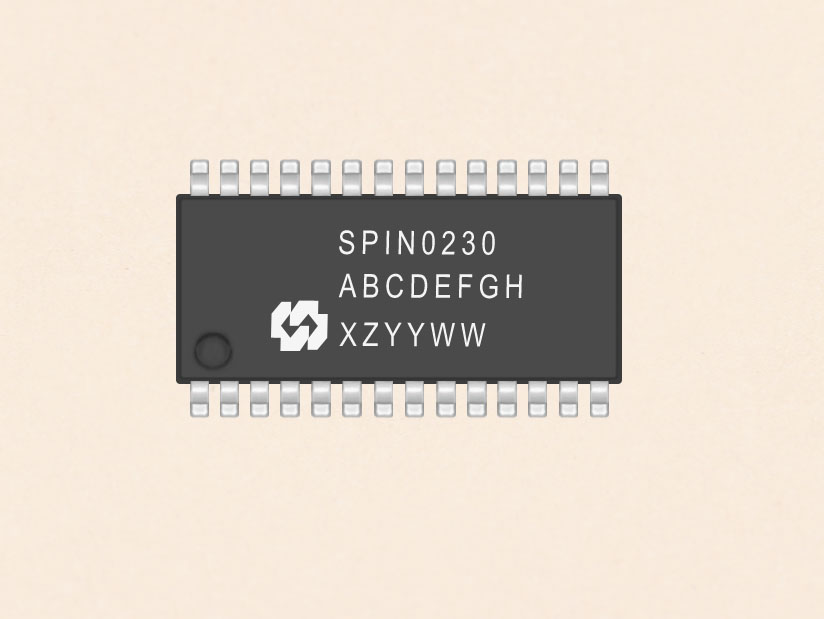

TSSOP 丝印示意:

2.1.3. 丝印标识

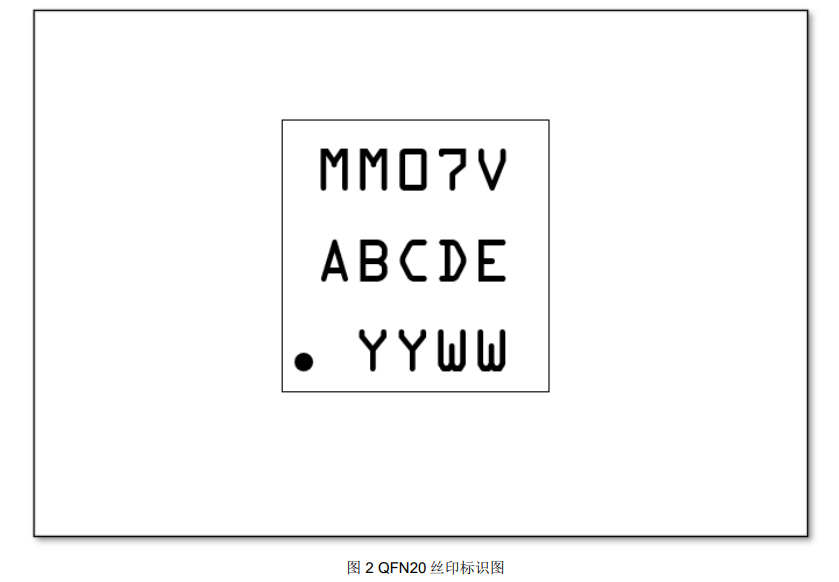

QFN型号丝印示意:

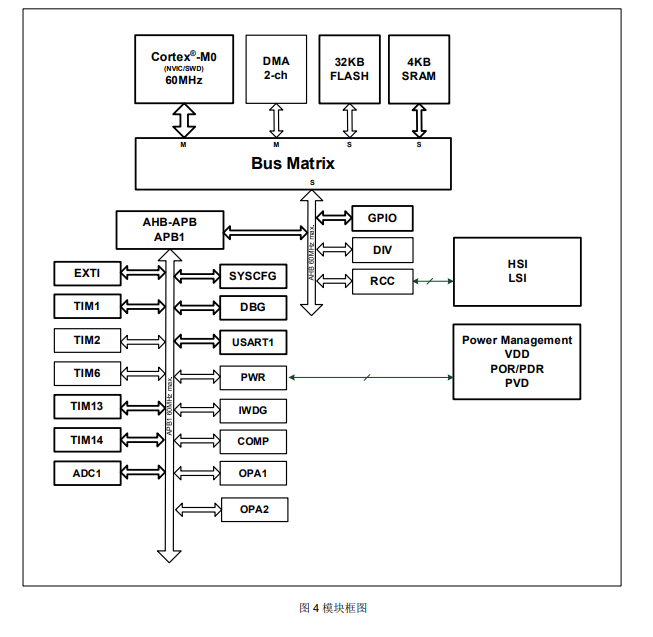

2.1.3. 系统框图
