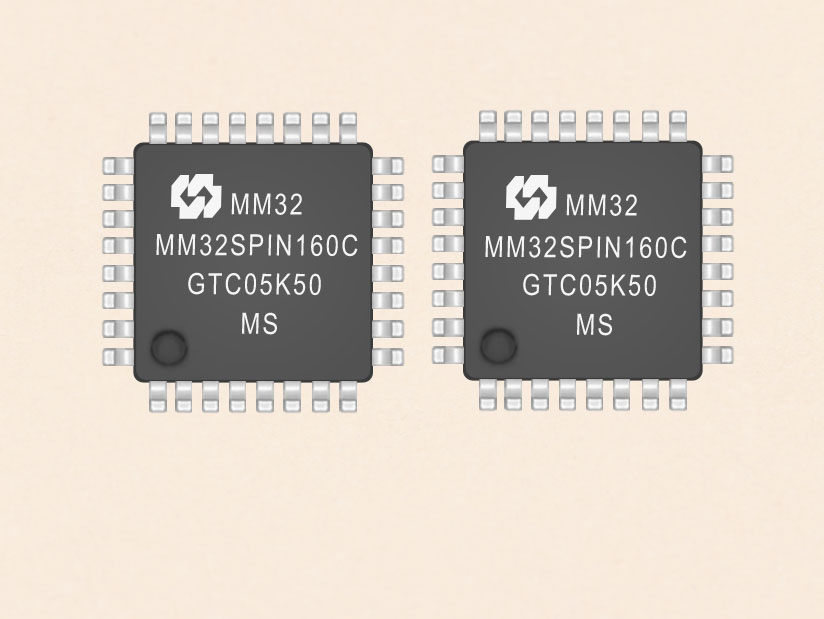

灵动微32位国产MCU-MM32SPIN160C

应用于三相永磁无刷电机/电动工具等32位单片机

一、总介
1.1 概述
本产品使用高性能的ARM® Cortex®­M0为内核的32位微控制器，5V输出的LDO稳压器、三组具备有自举二极管的N通道半桥栅极驱动器。MCU最高工作频率可达72MHz，内置高速存储器，丰富的I/O端口和外设连接到外部总线。本产品包含1个1位的ADC、1个比较器、1个16位通用定时器、1个32位通用定时器、3个16位基本定时器、和1个16位高级定时器。还包含标准的通信接口：1个I2C接口、1个SPI接口和1个UART接口。
本产品系列工作电压为7V∼48V，工作温度范围包含40C∼85C 常规型（芯片同时也支持40C∼105C扩展型）。多种省电工作模式保证低功耗应用的要求。
这些丰富的外设配置，使得本产品微控制器适合于多种应用场合：
MM32SPIN160C产品提供QFN32封装形式；下面给出了该系列产品中所有外设的基本介绍。
这些丰富的外设配置，使得MM32SPIN160C 产品微控制器适用于多种应用场合:
三相永磁无刷电机
电动工具

1.2 产品特性
• 内核与系统
– 32位ARM® Cortex®­M0处理器内核
– 最高工作频率可达72MHz
– 单指令周期32位硬件乘法器
– 硬件除法器(32Bit)
• 存储器
– 高达32K字节的闪存程序存储器
– 高达4K字节的SRAM
• 时钟、复位和电源管理
– 2.0V∼5.5V供电
– 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
– 外部2∼24MHz 高速晶体振荡器
– 内嵌经出厂调校的48/72MHz高速振荡器
• 低功耗
– 睡眠(sleep)、停机(stop)和待机模式(standby)
• 1个12位模数转换器，1μS转换时间(多达9个输入通道)

– 转换范围：0∼VDDA
– 支持采样时间和分辨率配置
– 片上温度传感器
– 片上电压传感器
• 1个比较器
• 1个5通道DMA控制器
– 支持的外设：Timer、UART、I2C、SPI和ADC
• 多达13个快速I/O端口：
– 所有 I/O 口可以映像到 16 个外部中断
– 所有端口均可输入输出 5V 信号
注: VDD=5V
• 调试模式
– 串行调试接口(SWD)
• 9个定时器
– 1个16位4通道高级控制定时器，有4通道 PWM输出，以及死区生成和紧急停止功能
– 1个16位定时器和1个32位定时器，有高达4个输入捕获/输出比较，可用于IR控制解码
– 2个16位定时器，有1个输入捕获/输出比较和1组互补输出，死区生成，紧急停止，调制器门电路用于IR控制
– 1个16位定时器，有1个输入捕获/输出比较
– 2个看门狗定时器 (IWDG和WWDG)
– 1个Systick定时器：24位自减型计数器
• 多达3个通信接口
– 1个UART接口
– 1个I2C接口
– 1个SPI接口
• 5VLDO稳压器
– 输入电压最高13.5V
• 三组N型半桥式栅极驱动器(GATE­DRIVER)
– 工作电压7V∼48V
– 支持电压UVLO保护
– 1A/1A SINK/SOURCE三相栅极驱动电流
– 内建自举二极管
– 内建65ns死区时间设置
• 采用QFN32封装

二、规格说明

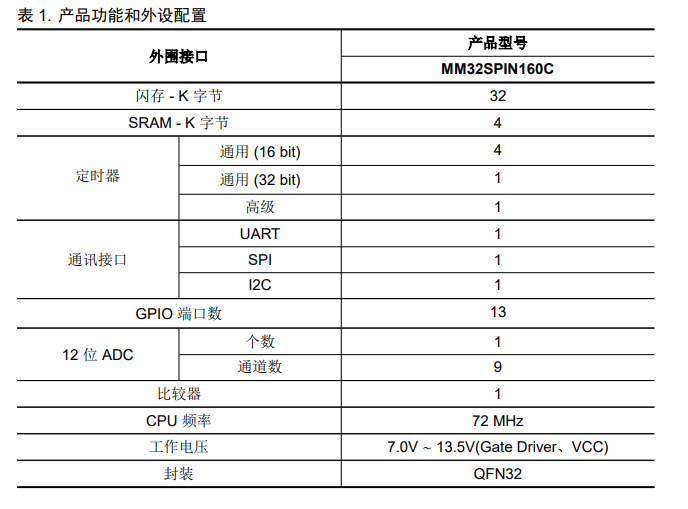

2.1 型号列表

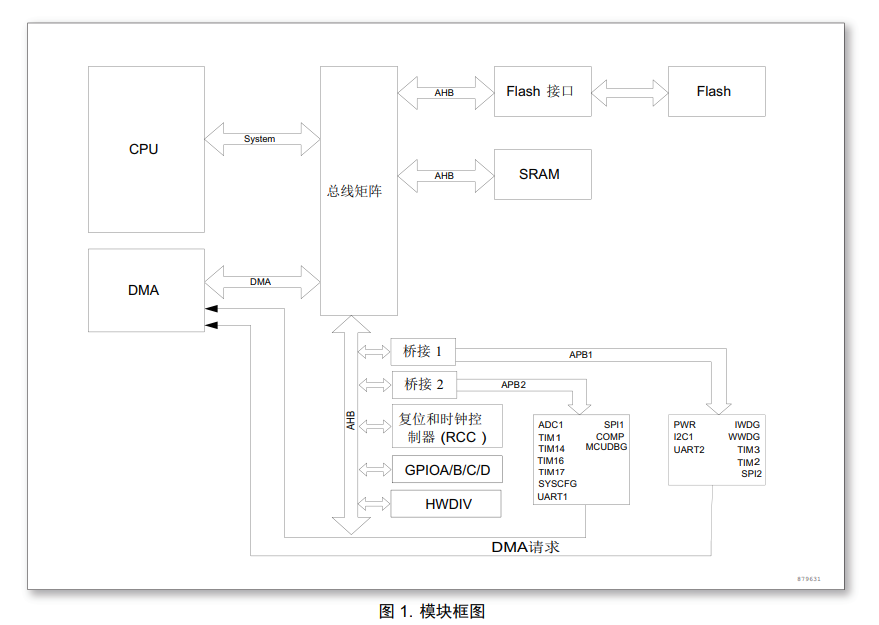

2.1.1 模块框图如图所示：
