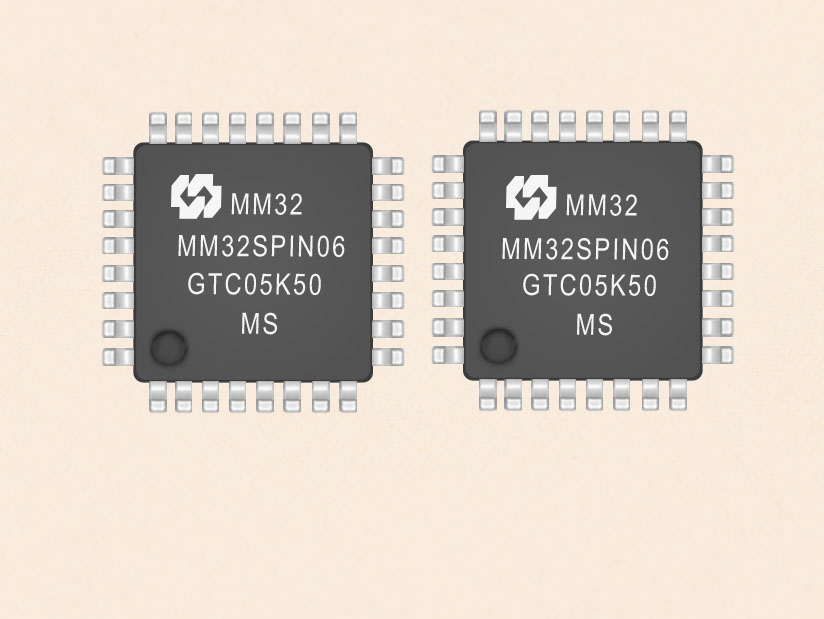

灵动微32位单片机MM32SPIN06

应用于电机驱动和应用控制/警报系统、

视频对讲、和暖气通风空调系统等32位国产MCU

一、总介
1.1 概述
本产品使用高性能的ARM® Cortex®­M0为内核的32位微控制器，最高工作频率可达96MHz，内置高速存储器，丰富的增强型I/O端口和外设连接到外部总线。本产品包含1个12位的 ADC、2个比较器、1个16位通用定时器、1个32位通用定时器、3个16位基本定时器和1个16位高级定时器。还包含标准的通信接口：1个I2C接口、2个SPI接口、1个CAN接口和2个 UART接口。
本产品产品系列工作电压为2.0V∼5.5V，工作温度范围 (环境温度)­40?C∼85?C常规型
和­40?C∼105?C扩展型。多种省电工作模式保证低功耗应用的要求。
本产品提供LQFP64、LQFP48、LQFP32和QFN32共4种封装形式。
根据不同的封装形式，器件中的外设配置不尽相同。
这些丰富的外设配置，使得本产品微控制器适合于多种应用场合：
• 电机驱动和应用控制
• 医疗和手持设备
• PC 游戏外设和GPS平台
• 工业应用：可编程控制器 (PLC)、变频器、打印机和扫描仪
• 警报系统、视频对讲、和暖气通风空调系统等
1.2 产品特性
• 内核与系统
– 32位Arm® Cortex®­M0处理器内核
– 最高工作频率可达96MHz
– 硬件除法器(32Bit)
• 存储器
– 高达64K字节的闪存程序存储器
– 高达16K字节的SRAM
– Boot loader支持片内Flash UART在线用户编程(IAP)/在线系统编程(ISP)
• 时钟、复位和电源管理
– 2.0V∼5.5V供电
– 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
– POR复位电压低至1.7V
– PVD电压阈值可低至1.8V
– 外部2∼24MHz高速晶体振荡器
– 内嵌经出厂调校的48MHz高速振荡器
– 内嵌40KHz低速振荡器
– PLL支持CPU最高运行在96MHz
– 外部32.768K低速振荡器
• 低功耗
– 睡眠、停机和待机模式
• 1个12位模数转换器，1μS转换时间(多达10个输入通道)
– 转换范围：0∼VDDA
– 支持采样时间和分辨率配置
– 片上温度传感器
– 片上电压传感器
• 2个比较器
• 1个5通道DMA控制器
– 支持的外设：Timer、UART、I2C、SPI 和 ADC
• 多达56个快速I/O端口：
– 所有I/O口可以映像到16个外部中断
• 调试模式
– 串行调试接口(SWD)
• 9个定时器
– 1个16位4通道高级控制定时器，有4通道 PWM输出，以及死区生成和紧急停止功能
– 1个16位定时器和1个32位定时器，有高达4个输入捕获/输出比较，可用于IR控制解码
– 2个16位定时器，有1个输入捕获/输出比较和1组互补输出，死区生成，紧急停止，调制器门电路用于IR控制
– 1个16位定时器，有1个输入捕获/输出比较
– 2个看门狗定时器 ((独立的和窗口型的)
– 1个Systick 定时器：24位自减型计数器
• 多达6个通信接口
– 2个UART接口
– 1个I2C接口
– 2个SPI接口
– 1个CAN接口
• 96位的芯片唯一ID(UID)
• 采用LQFP64、LQFP48、LQFP32 和 QFN32封装

二、规格说明

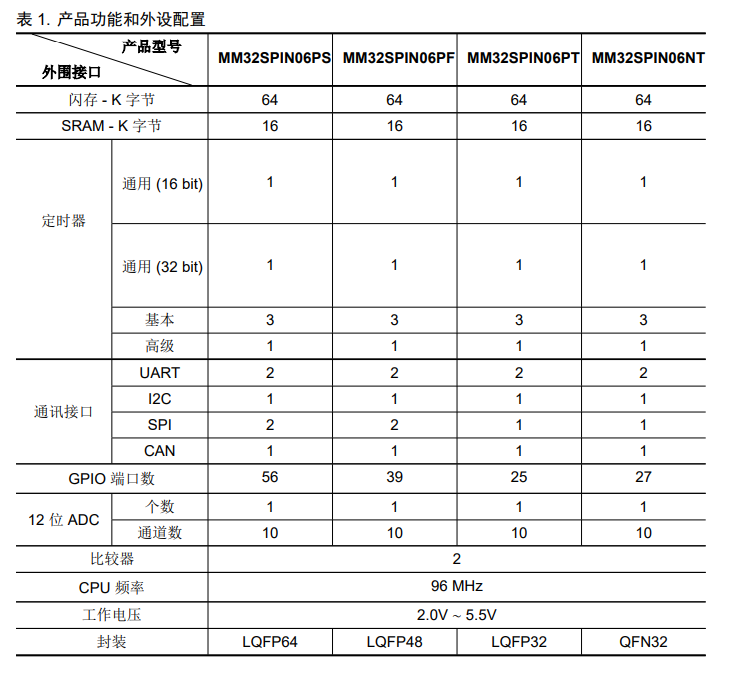

2.1 器件对比
