一、总览
1.1 概述
本产品使用高性能的Arm® Cortex®-M0为内核的32位微控制器，最高工作频率可达96MHz，内置高速存储器，丰富的I/O端口和外设连接到外部总线。本产品包含多达2个3Msps的 12 位ADC、1个DAC、5个比较器、4个运算放大器、1个16位通用定时器、1个32位通用定时器、3个16位基本定时器、2个16位高级定时器。还包含标准的通信接口：1个I2C接口、2个 SPI 接口和3个UART接口。
本产品系列工作电压为2.0V∼5.5V，工作温度范围（环境温度）为-40℃∼+105℃。
内置多种省电工作模式保证低功耗应用的要求。
这些丰富的外设配置，使得本产品微控制器适合于多种应用场合：
 警报系统、视频对讲、和暖气通风空调系统
 医疗和手持设备
 电机驱动和应用控制
 低速电动交通工具
 手持电动工具
 可编程控制器(PLC)、变频器
 吸尘器和扫地机等
本产品提供LQFP64、LQFP48、LQFP44、LQFP32和QFN48封装

1.2 产品简述
内核与系统
– Arm® Cortex®-M0 32位微控制器
– 最高工作频率可达96MHz
– 单指令周期32位硬件乘法器
– 硬件除法器(32Bit)
– 硬件开方(32bit)
存储器
– 高达128KB的Flash程序存储器
– 高达8KB SRAM
– Boot loader支持片内Flash在线系统编程(ISP)
时钟、复位和电源管理
– 2.0V∼5.5V供电
– 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
– 外部4∼24MHz高速晶体振荡器
– 内嵌经出厂调校的8MHz 高速RC振荡器
– 支持多种PLL及分频模式
– 内嵌40KHz低速振荡器
低功耗
– 多种低功耗模式，包括：睡眠(sleep)、停机 (stop)和待机模式 (standby)

2个12位模数转换器，1/3μS转换时间 (多达16个输入通道，2个内部输入通道)
– 转换范围：0∼VDDA
– 支持采样时间和分辨率配置
– 片上温度传感器
– 片上电压传感器
1个DAC
– 可通过1个OPA输出
5个模拟比较器
4个运算放大器
1个DMA控制器，共5通道
支持的外设包括：Timer、ADC、UART、I2C、SPI
多达56个快速I/O端口：
– 所有I/O口可以映像到16个外部中断
– 所有端口均可输入输出VDD信号
10个定时器
– 2个16位4通道高级控制定时器，有4通道 PWM输出，以及死区生成和紧急停止功能
– 1个16位通用定时器和1个32位通用定时器，有高达4个输入捕获/输出比较，可用于IR控制解码
– 2个16位基本定时器，有1个输入捕获/输出比较和1组互补输出，死区生成，紧急停止。
– 1个16位定时器，有1个输入捕获/输出比较
– 2个看门狗定时器（独立型 和窗口型）
– 1个Systick定时器：24位自减型计数器
调试模式
– 串行调试接口(SWD)
多达6个数字外设接口
– 3个UART 接口
– 1个I2C接口
– 2个SPI接口（2个I2S接口）
96位芯片唯一ID（UID）
采用 LQFP64 、LQFP48、LQFP44、LQFP32 和 QFN48封装

二、规格说明

2.1 型号列表

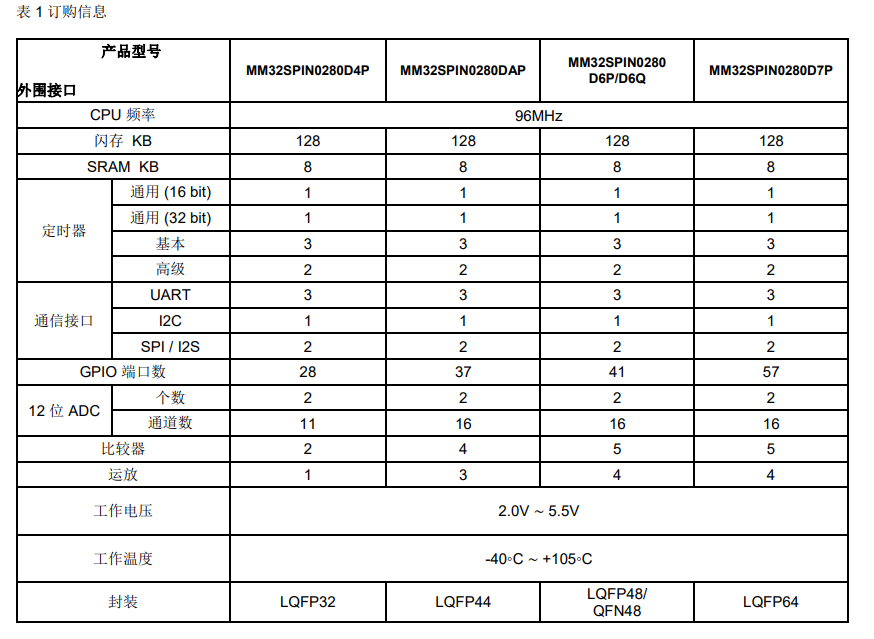

2.1.1 订购信息

2.1.2 丝印丝印标识

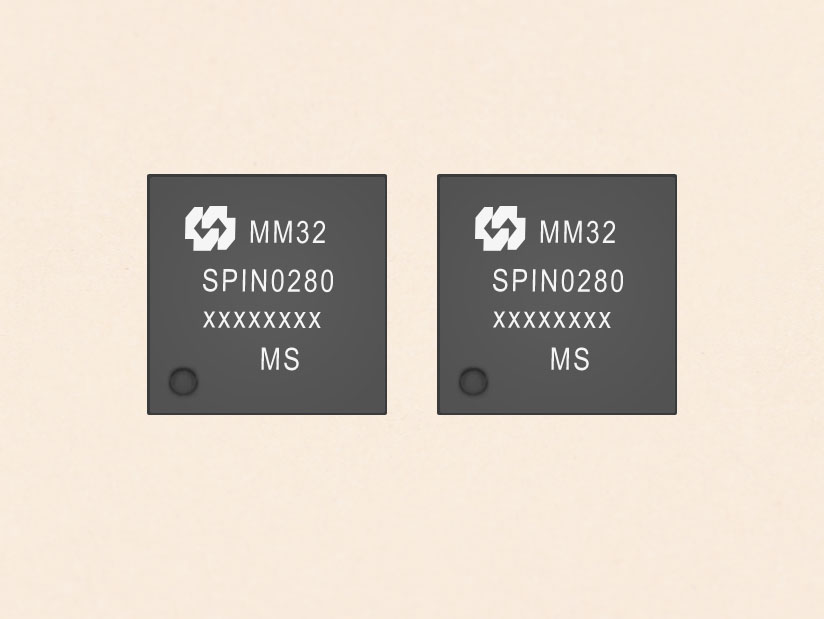

LQFP丝印示意:

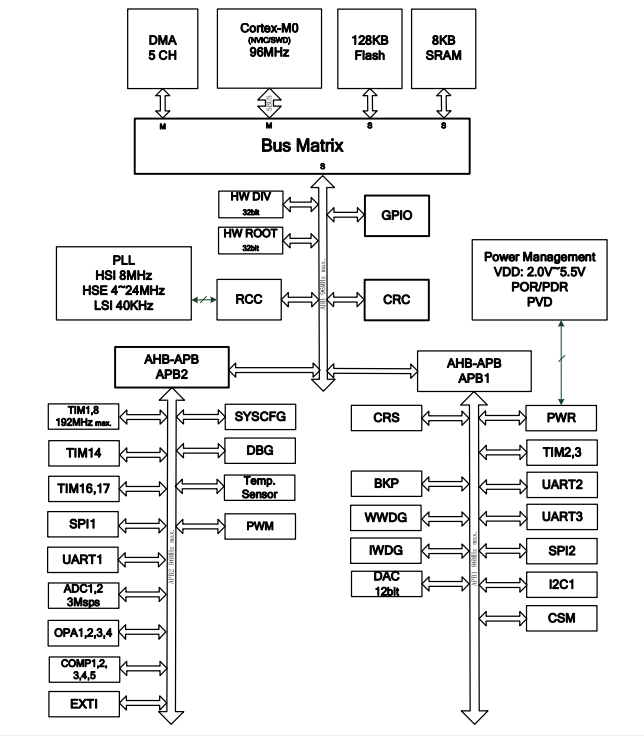

2.1.3 系统框图
