集成高压启动的高性能同步整流器

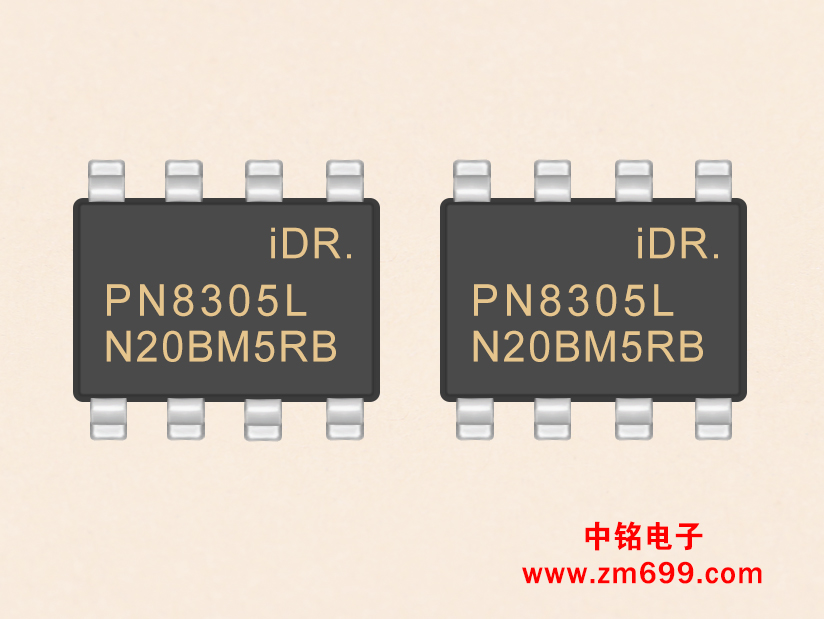

型号：PN8305L
一、概述
PN8305L包括同步整流控制器及N型功率MOSFET，用于在高性能反激系统中替代次级整流肖特基二极管。PN8305L内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率并降低芯片温度.PN8305L处于开关工作模式，只适用于DCM和QR工作模式的开关电源系统。当芯片检测到VDET<-400mV，控制器驱动功率MOSFET开启；当芯片检测到功率MOSFET流过的电流降低到阈值-10mV时，控制器驱动功率MOSFET关闭。该芯片提供了极为全面的辅助功能，包含输出欠压保护、输出过压钳位等功能。内置高压启动电路可支持系统输出电压低至2V时，PN8305L仍能正常工作。
二、特性
*内置13mΩ/6mΩ 50V Trench MOSFET
*内置高压启动电路，适用于低压模式工作
*适用于DCM和QR工作模式
*高精度次级电流检测电路
*优异全面的辅助功能:
欠压保护; 过压钳位
三、应用领域
5V电池充电器及适配器

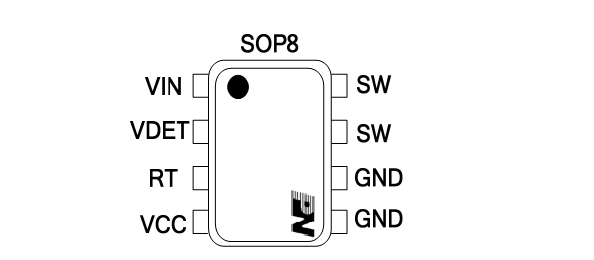

四、封装/订购信息

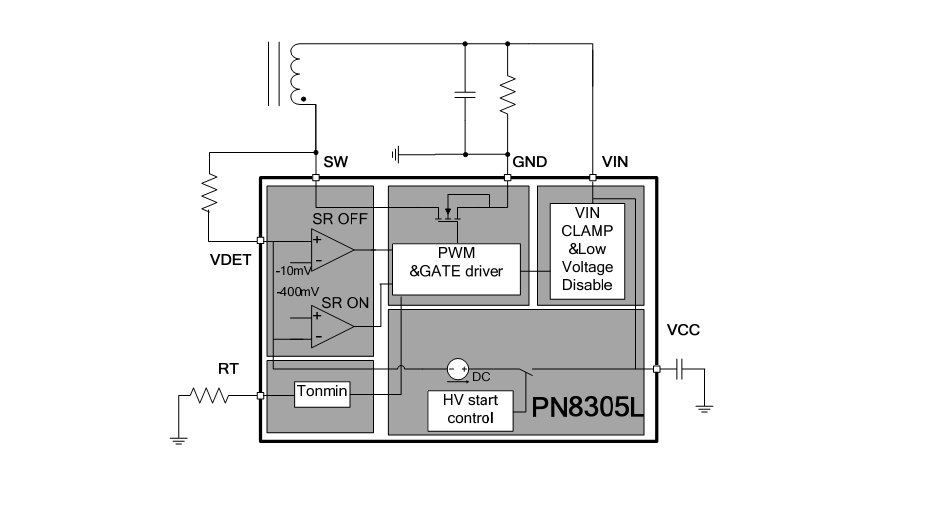

五、典型应用电路
.png)
.jpg){kind=small}
