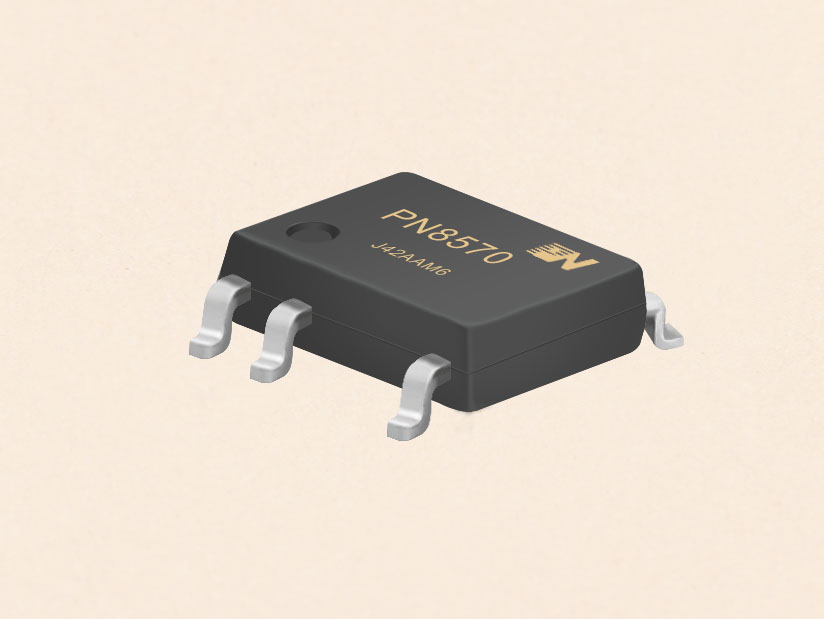

内置BJT六级能效准谐振原边反馈

交直流电源管理芯片-PN8570

一、概述

PN8570电源管理芯片集成低待机功耗准谐振原边控制器及BJT，用于低成本、外围元器件精简的充电器、适配器和内置电源。PN8570为原边反馈工作模式，可省略光耦和TL431。在恒压

模式，采用准谐振与多模式技术提高效率并消除音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚

的电阻进行调节。该芯片提供了极为全面的智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等，同时还集成AC电压过压保护和欠

压保护功能。

二、产品特征

内置BJT

采用准谐振与多模式技术提高效率，满足6级能效标准

全电压输入范围±5%的CC/CV精度

原边反馈可省光耦和TL431

恒压、恒流、输出线补偿外部可调

无需额外补偿电容

无音频噪声

智能保护功能S

 过温保护 (OTP)

 VDD欠压&过压保护 (UVLO&OVP)

 逐周期过流保护 (OCP)

 CS开/短路保护 (CS O/SP）

 开环保护 (OLP)

 AC电压过压&欠压保护（OVP&BO）

三、应用领域

 开关电源适配器

 电池充电器

 机顶盒电源

四、封装订购信息

五、典型应用
