QC2.0快充控制IC—RZC7100S(T)

一 产品概述

 RZC7100S(T)是一款低成本的满足高通2.0快充协议的USB充电接口控制IC,无论是A类还是B类接口，RZC7100S(T)均支持输出电压范围。RZC7100S(T)具有自动检测连接的电源设备是否支持高通2.0快充的功能，如电源设备支持高通快充2.0协议，RZC7100S(T)则通过调整输出电压来完成充电过程，如连接的电源设备不支持高通快充2.0协议，RZC7100S(T)则默认输出为5V,充电则采用普通充电模式。

二 功能描述

*支持高通2.0快充协议

1）、A类接口：支持5V、9V、12V三种输出电压；

2）、B类接口：支持5V、9V、12V、20V四种输出电压；

*兼容USB电池充电BC1.2规范

1）、USB充电端口D+/D-自动短接功能；

2）、默认5V工作模式；

*支持副边反馈电源拓扑技术

1mW极功耗(输出电压5V)；

故障安全操作功能

1）、管脚间短路引起的故障模式；

2）、管脚间开路引起的故障模式；

采用SOP-8和SOT23-6小体积封装；

三 应用领域

*支持高通 2.0快充的智能手机、笔记本电脑等手持式设备；

*AC-DC电源适配器；

*移动电源；

*具有USB输出端口的电子设备；

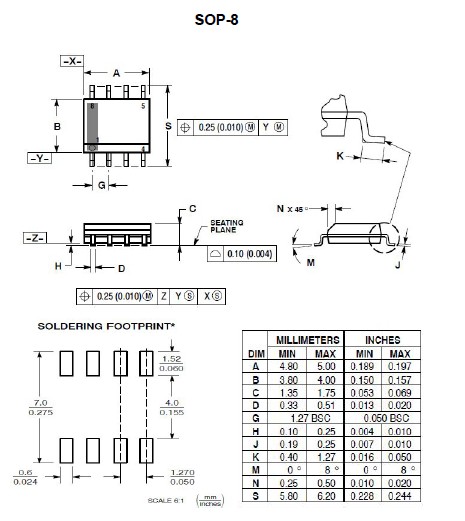

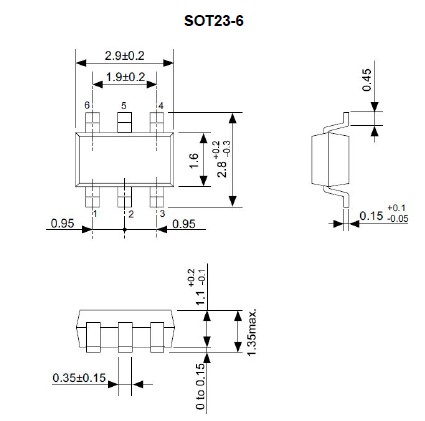

四 封装

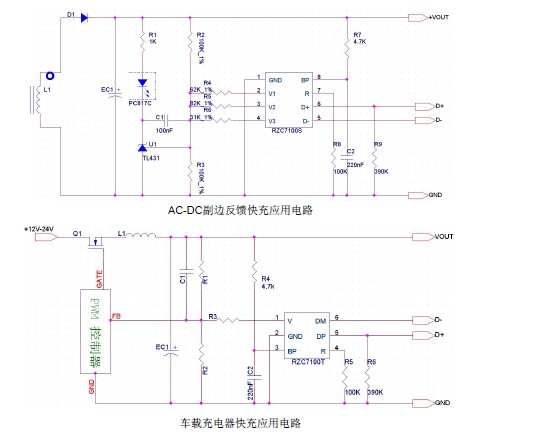

五 应用电路图
