输出2.4A/3.1A，集成DCP输出协议的SOC IC--IP6503S
一 概述
IP6503S是一款集成同步开关的降压转换器、支持DCP(BC1.2、Apple2.4A、三星)输出协议，为车载充电器、适配器、智能排插、行车记录仪提供完整的解决方案。
IP6503S内置功率MOS，输入电压范围是8V到32V，输出电压5V，能提供3.1A的输出电流，IP6503S的降压转换效率达94%。
IP6503S的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。
IP6503S的输出电压带有线补功能，输出电流增大后会相应提.高输出电压，用以补偿连接线阻抗引起的电压下降。
IP6503S具有软启动功能，可以防.止启动时的冲击电流影响输入电源的稳定。
IP6503S有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能
IP6503S采用ESOP8封装。
二 特性
* 同步开关降压转换器
* 内置功率MOS
* 输入电压范围：8V到32V
* 输出电压：5V
* 输出电流：2.4A/3.1A
* 输出电压有线补功能，90mV/A
* 输出具有CV/CC特性（输出电流小于设定值，输出CV模式；输出电流大于设定值，输出CC模式）
* 转换效率达94%
* 软启动功能
* 输出协议
* 支持DCP(BC1.2、Apple 2.4A、三星)协议
* 多重保护、高可.靠性
* 输出过流、输入过压、输入欠压、输出短路保护
* 整机过温保护
* ESD 4KV，直流耐压40V
三 应用
* 车载充电器
* 适配器
* 智能排插
* 行车记录
四 封装

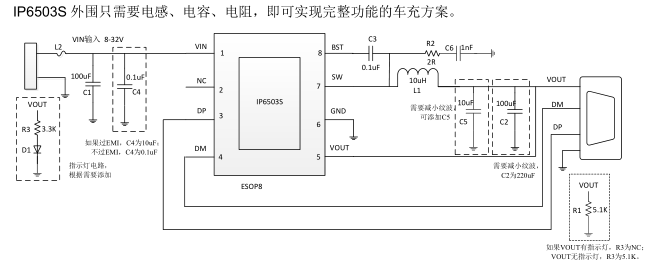

五 应用电路图
.jpg){kind=small}
