移动电源管理芯片

型号：AP5901A

一、概述

AP5901A 是一款专门用于移动电源的管理芯片,内部由 1A线性锂电充电模块， 5V/1A 升压电源模块，电量显示模块以及综合控制保护模块四部分组成，集成了电量指示，手电筒，按键控制，锂电充电管理，锂电放电控制以及锂电欠压保护等多项功能。

AP5901A是以线性方式进行充电，包括了涓流充电,恒流充电和恒压充电的充电过程。浮充电压精度可达±1%。

AP5901A的DC-DC升压可以提供高达90%以上的升压转换效率，可持续输出1A 电流。

AP5901A 配置了 4 个 LED 用于电量或故障指示，每个端口最多可输出8mA电流。同时AP5901A 还配置了一个按键控制端口，双击（1S内）控制手电筒，单击启动放电回路，长按关闭放电输出。

AP5901A具有多重保护设计， 包括负载过流保护和负载短路保护，输入端短路限流保护，同时芯片端口设计了高性能的ESD 保护电路， 使得该款芯片具有极高的可靠性。

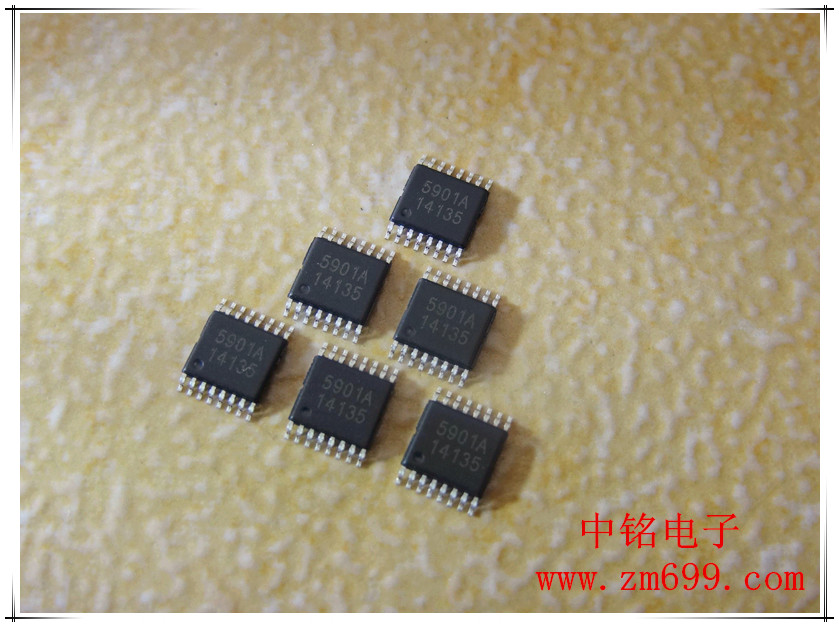

AP5901A采用TSSOP16-PP/SOP16封装，极大的简化了移动电源的外围电路，同时可以有效的减少PCB 面积。

二、应用

z  移动电源

z  IPAD，MID 备用电源

三、特性

z  外围电路简单

z  浮充电压精度可达±1%

z  集成了 1A 线性充电，1A升压输出，电量指示，按键控制和锂电欠压保护。

z  升压效率最高可达90%以上

z  负载过流及短路保护

z  输入端短路保护

z  四格电量指示

z  LED 手电功能，手电最大可恒流60mA。

z  插拔自动充电功能

z  故障指示和排除后自恢复功能。

z  TSSOP16-PP/SOP16封装

四、封装

五、典型应用电路图
