双路USB端口快充协议识别IC-IP2112A

一、特性

IP2112、IP2112A支持双路USB端口充电协议

IP2111、IP2111A支持单路USB端口充电协议

IP2110支持单路USB端口充电协议

IP2112, IP2111:

  支持Apple 2.1A：DP=2.7V，DM=2.0V（反接 DP，DM 实现 Apple1.0A 模式）

IP2112A, IP2111A:

  支持 Apple 2.4A：DP=2.7V，DM=2.7V

IP2110

  支持Apple 2.4A：DP=2.7V，DM=2.7V

  支持Apple 1.0A：DP=2.0V，DM=2.7V（反接DP，DM实现Apple2.1A模式）

  支持SEL引脚配置苹果允许请求的最大电流

支持三星 2.0A：DP=1.2V，DM=1.2V

支持BC1.2：DP与DM短接

自动检测DP，DM上电压对应的充电请求

低静态功耗IQ=66uA(Typ.)

工作电压范围：3V~5.5V

小尺寸封装：

  IP2112/IP2112A/IP2111/IP2111A:SOT23-6

  IP2110/ IP2110F：SOT23-5

二、简介

IP2112, IP2112A、IP2111, IP2111A, IP2110是用于USB输出端口的充电协议IC，支持的充电协议包括：苹果2.4A/2.1A/1.0A，三星 2.0A及BC1.2等充电协议。IP2112, IP2112A

支持双路USB端口充电协议; IP2111, IP2111A, IP2110支持单路USB端口充电协议; IP2110支持SEL引脚配置苹果允许请求的最大电流。芯片支持接入设备的自动检测，自动在数据

线路上提供正确的电气特性实现协议握手。

三、应用

USB功率输出接口、移动电源、车载充电器

智慧手机、平板电脑、网络笔记本、数字相机、 蓝牙配件所用的电池充电器

四、封装说明

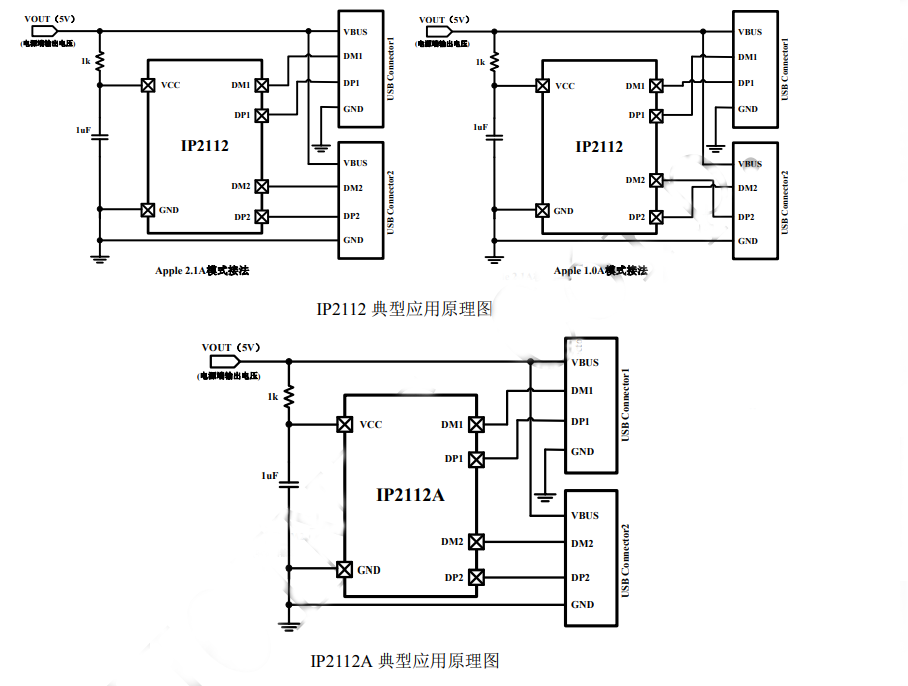

五、典型应用
