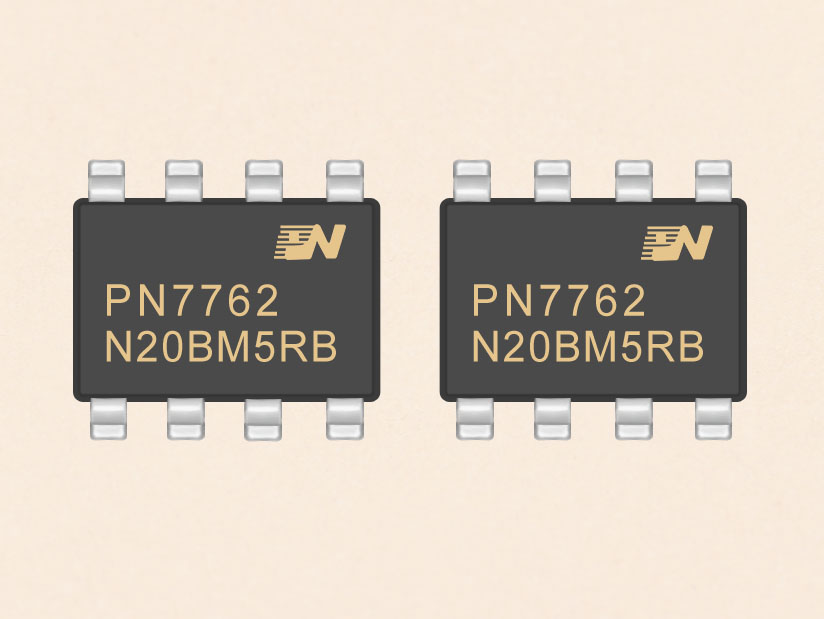

双通道、高速低侧栅极驱动芯片-PN7762

一、概述

PN7762是一款双通道、高速低侧栅极驱动芯片，该芯片可以作为大功率MOSFET和IGBT的驱动开关。PN7762的输出可以提供高达5A拉电流和5A灌电流的峰值电流脉冲，且输入信号到输出信号的传播延时极小，典型值为22ns。此外,该芯片的两个通道之间的传播匹配延时小于2ns，可将两个通道并联使用。该芯片的输入管脚INA、INB兼容5V和3.3V信号控制，具有良好的抗干扰性。

二、应用领域

开关模式电源

电机控制

功率MOSFET和IGBT栅极驱动器

三、产品特征

宽电源电压范围:4.5V~30V

两个独立的栅极驱动通道

5A峰值拉电流和灌电流

快速传播延时(典型值22ns)

快速上升和下降时间(典型值7ns)

两通道间延时匹配时间典型值为1ns

针对更高的驱动电流，两个输出可以并联使用

当输入管脚悬空时，输出保持为低电平

采用DFN3x3和SOP8封装

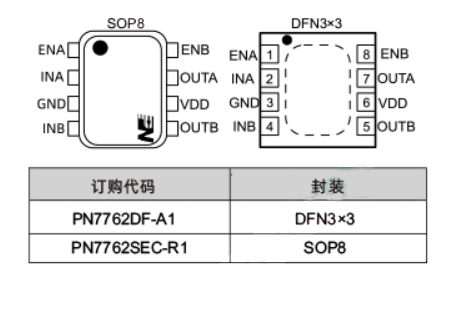

四、封装订购信息

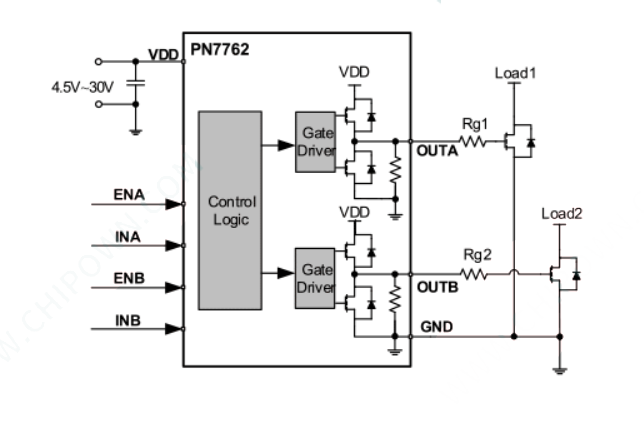

五、典型应用
