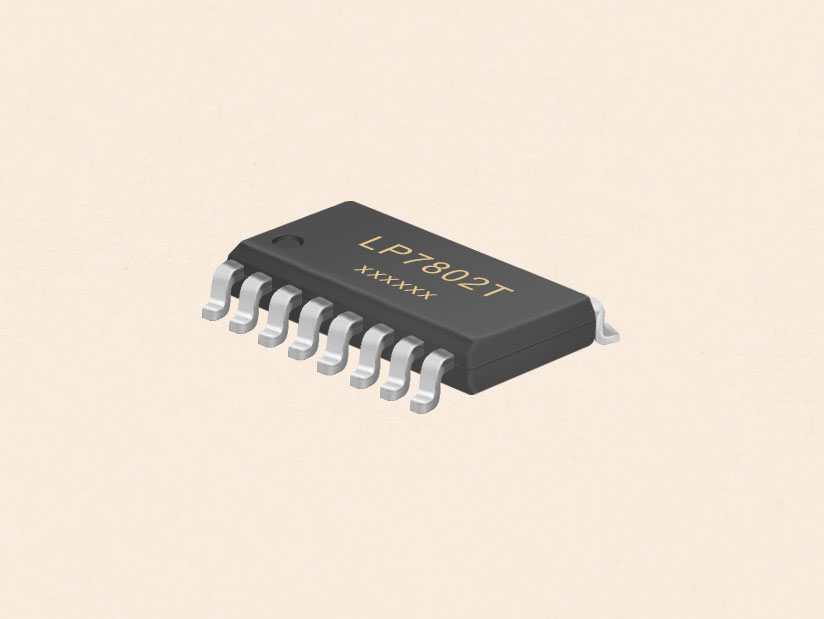

微源半导体六合一耳机充电仓专用芯片-LP7802T

一、芯片介绍
LP7802T是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、同步升压、控制模块、状态指示、负载识别、双路独立放电模块。充电管理内置过压保护功能，输入耐压高达30V，内置功率MOS，充电电流外部可编程，最大充电电流1A，充电器电流自适应功能，充电状态指示功能。放电管理内置同步升压，双路独立负载接入识别、EN控制开关功能。双路独立放电电流检测功能，电流外部可编程，放电电流小于设定值自动截止放电。内置放电指示、低电提示功能，双通道状态输出功能。针对小容量锂电池系统的应用，提供简单易用的解决方案。LP7802T采用的封装形式为QFN16（3mm*3mm）。

二、特点

待机功耗：20uA

高输入耐压：30V

线性充电，充电电流可编程

具有充电器电流自适应功能

智能恒温充电功能

同步升压输出5.15V

双通道独立自动识别负载功能

开关频率850KHz

放电效率高达93%

双路放电截止电流可编程

放电模块过流、短路、过温保护功能

内置充电、放电指示功能，低电量提示功能

三、应用范围

TWS耳机仓

锂电池系统充电/放电应用

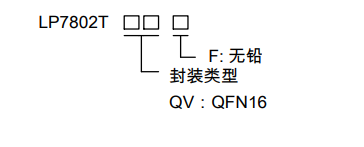

四、标识信息

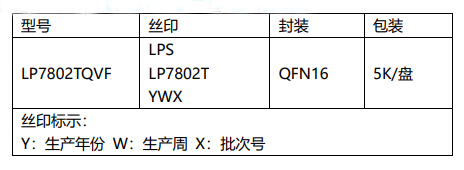

五、丝印包装信息

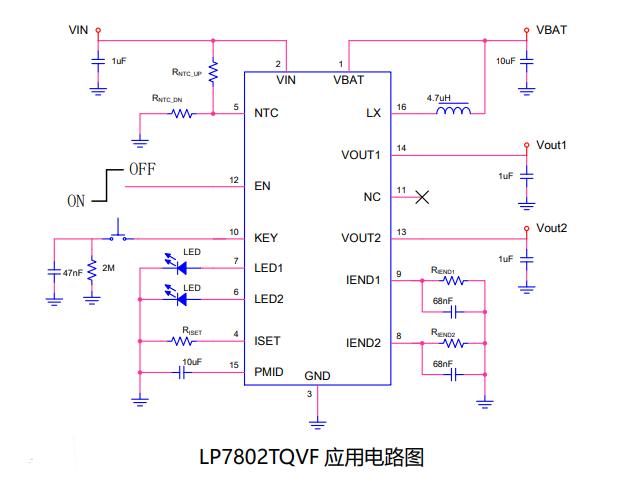

六、典型应用电路
