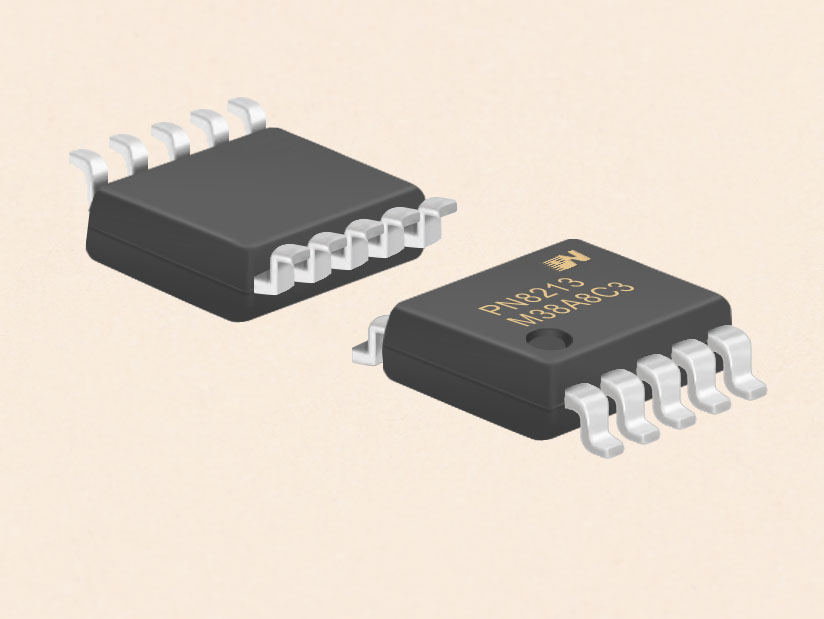

芯朋微代理商专注高性能的快速充电开关电源管理芯片-PN8213

一、概述

PN8213内部集成了电流模式控制器和高压启动模块，专用于高性能的快速充电开关电源。PN8213根据输入电压、输出电压和负载自适应切换QR-Lock Mode、PFM和Burst Mode,多

模式调制技术和特殊器件低功耗结构技术实现了全负载范围内的高效率和低待机功耗，同时避免了开关变换器进入CCM模式工作，降低次级整流管的电压应力。频率调制技术和Soft-

Driver技术充分保证系统的良好EMI表现。内置了线电压补偿模块，提高了在全输入电压范围内的带载能力一致性。同时，PN8213还提供了极为全面和性能优异的智能化保护功能，包括

逐周期过流保护、输入欠压保护、输出过压保护、双重过温保护、次级整流管短路保护、过载保护等功能。

二、产品特征

内置高压启动电路

供电电压9~56V, 适合宽输出电压应用

QR-Lock技术提高效率改善系统噪声

最高工作频率外部可设置

空载待机功耗<55mW@230VAC

优异全面的保护功能:

 逐周期过流保护

 输入欠压保护

 输出过压保护

 输出开/短路保护

 DMG电阻短路保护

 次级整流管短路保护

 过负载保护

 双重过温保护

三、应用领域

手机充电器

适配器

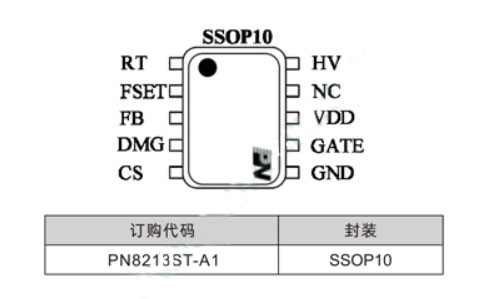

四、封装/订购信息

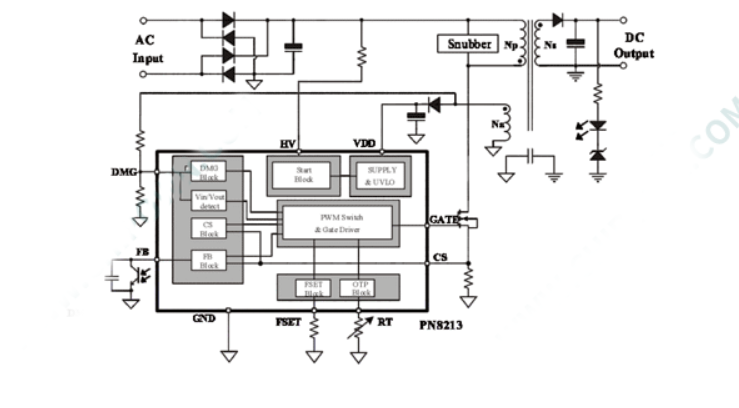

五、典型应用
