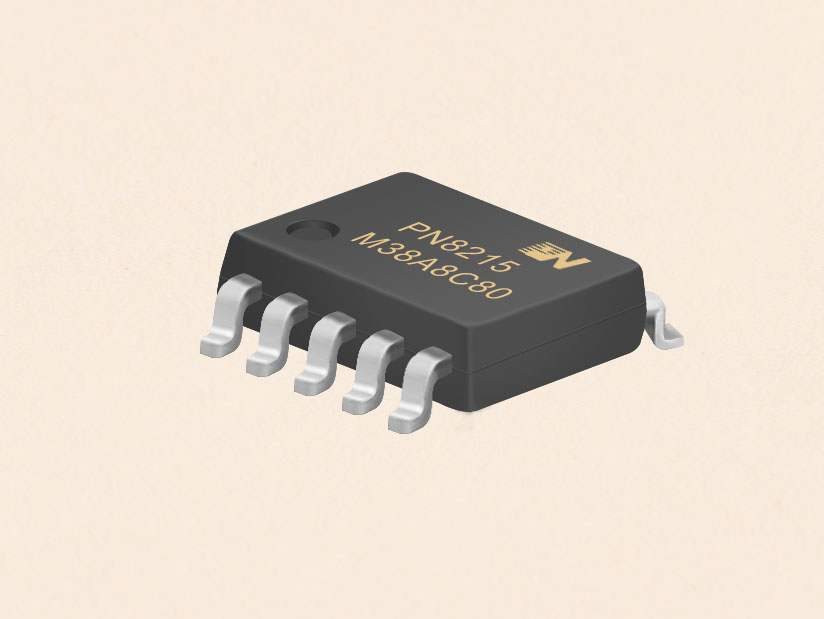

芯朋微电子高性能AC-DC电源主控芯片PN8215适用于140W氮化镓（GaN）快充和电源适配器
产品分类： 隔离式次级反馈芯片
PN8215内部集成了电流模式控制器和高压启动模块，专用于高性能的快速充电开关电源。PN8215内置输入电压电测模块及X电容放电功能，通过检测输入电压、输出电压和负载变化自适应切换PWM、强制DCM、PFM和BurstMode工作模式，多模式的调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和Soft-Driver技术充分保证系统的良好EMI表现。同时，PN8215还提供了极为全面和性能优异的智能化保护功能，包括输入欠压/过压保护, 输出欠压/过压保护、过温保护、次级整流管短路保护、逐周期过流保护、过载保护等功能。
订购热线：18929103949
芯朋微电子高性能AC-DC电源主控芯片PN8215
适用于140W氮化镓（GaN）快充和电源适配器
一、概述
PN8215内部集成了电流模式控制器和高压启动模块，专用于高性能的快速充电开关电源。PN8215内置输入电压电测模块及X电容放电功能，通过检测输入电压、输出电压和负载变化自适应切换PWM、强制DCM、PFM和BurstMode工作模式，多模式的调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和Soft-Driver技术充分保证系统的良好EMI表现。同时，PN8215还提供了极为全面和性能优异的智能化保护功能，包括输入欠压/过压保护, 输出欠压/过压保护、过温保护、次级整流管短路保护、逐周期过流保护、过载保护等功能。
二、产品特性
内置高压启动电路
内置X电容放电电路
内置高低压检测电路
PWM、强制DCM、PFM和Burst_Mode多模
式提高效率
空载待机功耗<75mW@230VAc
优异全面的保护功能
精确的过温保护(OTP)
输入欠压/过压保护
输出欠压/过压保护
逐周期过流保护(OCP)
输出开/短路保护
DMG电阻短路保护
次级整流管短路保护
过负载保护
内置X电容放电电路
内置高低压检测电路
PWM、强制DCM、PFM和Burst_Mode多模
式提高效率
空载待机功耗<75mW@230VAc
优异全面的保护功能
精确的过温保护(OTP)
输入欠压/过压保护
输出欠压/过压保护
逐周期过流保护(OCP)
输出开/短路保护
DMG电阻短路保护
次级整流管短路保护
过负载保护
三、应用
手机充电器
适配器

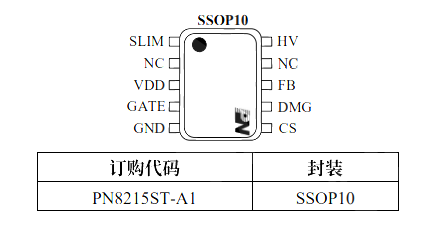

四、封装/订购信息
.png)

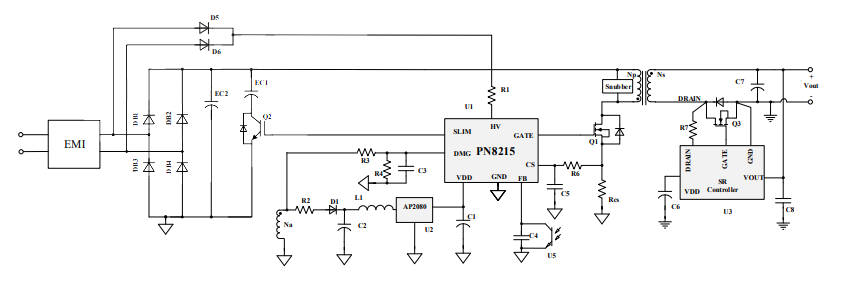

五、典型应用电路
.png)
.jpg){kind=small}
