芯朋微电子集成霍尔传感器的可编程

单相无刷直流电机驱动芯片-PN7791

一、概述

PN7791是一款可编程单相无刷直流电机驱动芯片，内部集成功率MOSFETs和霍尔效应传感器，可以驱动峰值电流1A以内的单相无刷直流风扇电机。PN7791通过PWM引脚输入的PWM

信号控制转速，改变PWM输入占空比，控制输出速度。PN7791在FG/RD引I脚具有转速检测、显示转子锁定故障功能。为了减少风扇驱动器的噪音和功率损耗，PN7791具有软开关、可

编程提前换向功能。PN7791集成了可编程转子锁定保护、过温保护、过压保护、欠压锁定、限流、短路保护等功能。

二、特征

宽电源电压范围：3.3V～18V

高灵敏度的霍尔传感器

集成功率MOSFETs：导通电阻(HS+LS:1.5ohm)

支持输出最大驱动电流：1A

开环/闭环转速控制

FG显示实时转速信号

软开/关

根据绕组反电动势与电流过零，对电机绕组

进行相位锁定的自动检测

转子锁定保护与自动恢复

PWM输入频率范围:60Hz～50kHz

PWM输出频率固定：24kHz

异常保护反馈功能，异常保护包括：

转子锁定保护
 过温保护
 过压保护
 欠压锁定保护

三、应用领域

笔记本CPU风扇

单相无刷直流电机

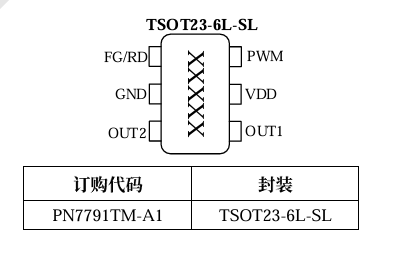

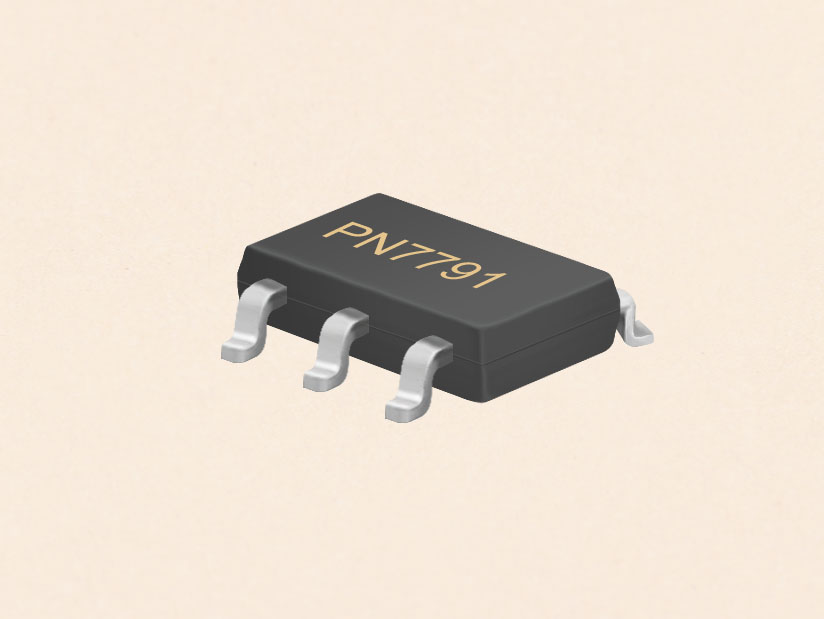

四、封装/订购信息

五、典型应用电路

可编程单相无刷直流电机驱动芯片方案应用资料及参考手册请咨询芯朋微代理商东莞市中铭电子，专业的FAE提供技术支持服务
