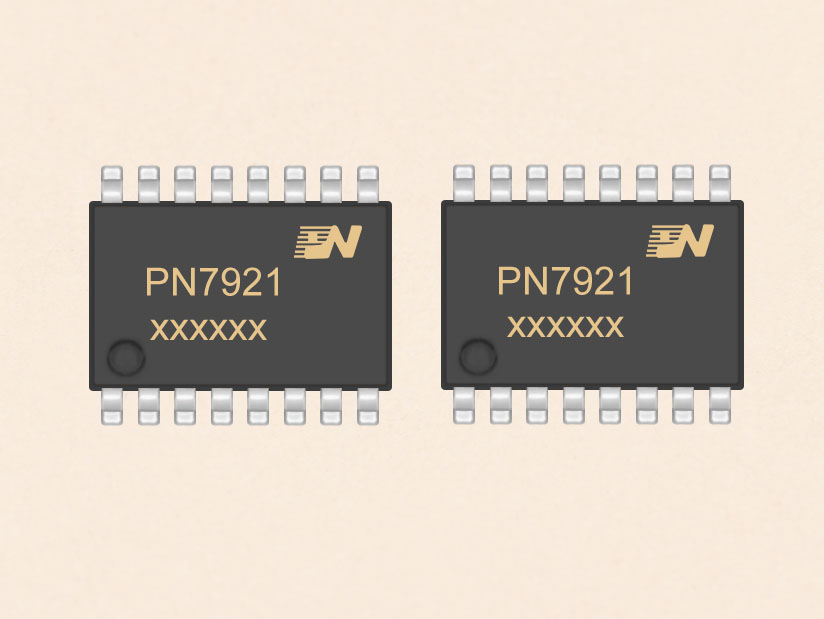

芯朋微电子授权代理商隔离式双通道栅极电机驱动芯片-PN7921
芯朋微电子授权代理商隔离式双通道栅极电机驱动芯片-PN7921
一、概述
PN7921是一款隔离式双通道栅极电机驱动芯片，该芯片可以作为大功率MOSFET和IGBT的驱动开关。PN7921每一路提供4A拉电流和8A灌电流的峰值电流，并且具有较小的传播延时和脉冲宽度失真。
二、特征
宽电源电压范围：VDDI:3~5.5V
VDDA/B:9~20V(8V UVLO版本)
7~20V(6V UVLO版本)
每一路提供4/8A峰值拉电流和灌电流
快速传播延时典型值39ns
快速上升和下降时间典型值7ns
两通道延时匹配典型值1ns
当输入管脚悬空时，输出保持为低电平
CMTI大于150kV/μs
欠压保护功能
安全相关认证：
SOP16(W):
UL1577:5700VRMs 1 minute
DINVDE V0884-17:2021-10:8000VpK
CQC GB4943.1-2022
SOP16:
UL1577:3000VRMs1 minute
DIN VDEV0884-17:2021-10:4242VPK
CQC GB4943.1-2022
三、应用
隔离式PFC、DC-DC转换器
隔离式IGBT、MOSFET栅极驱动器

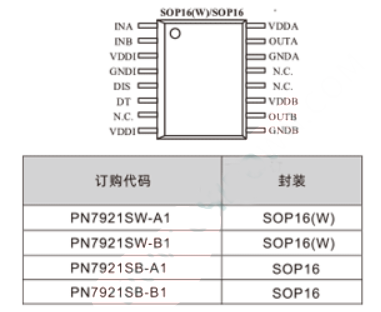

四、封装/订购信息

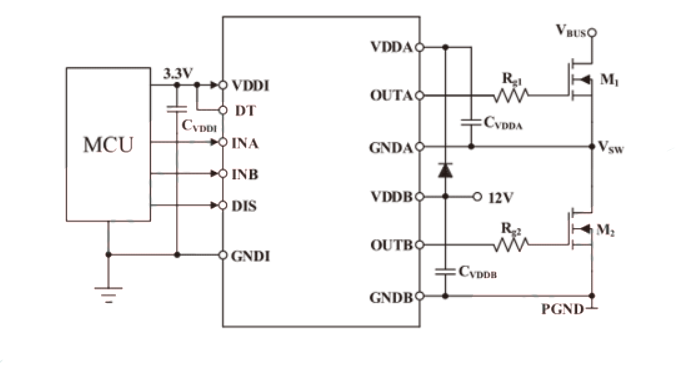

五、典型电路
双通道栅极电机驱动芯片方案应用资料及参考手册请咨询芯朋微代理商东莞市中铭电子，专业的FAE提供技术支持服务
