芯朋微集成过零检测及输入电压检测功能的交直流电源转换芯片PN8182

一、概述

PN8182集成PFM控制器以及750V高可靠性MOSFET，用于高性能交直流转换电源。PN8182内置750V高压启动与自供电模块，实现系统快速启动、超低待机、自供电功能。PN8182内部集成过零检测电路，可输出交流过零信号。PN8182内部集成了输入过压保护功能，当输入电压超过设定的阈值时禁止MOS管开关。同时该芯片提供了完整的智能化保护功能，包括过流保护，VDD欠压保护，过载保护，过温保护等。

二、产品特性

内置750V高可靠性MOSFET
内置高压启动和自供电电路
适用于反激隔离、反激非隔离等多种架构
无需环路补偿
双绕组结构，无需VDD辅助供电
内置过零检测电路
内置输入电压检测，通过外围可选170V或
320V过压
优异的负载调整率和工作效率
全面的保护功能
 过流保护(OCP)
 VDD欠压保护(UVP)
 过载保护(OLP)
 过温保护(OTP)

三、产品应用

非隔离辅助电源
家电
智能家居

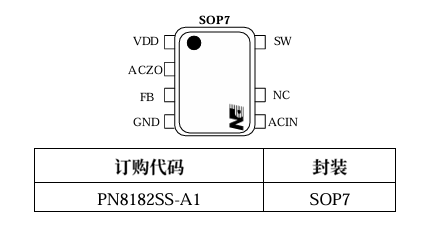

四、封装/订购信息

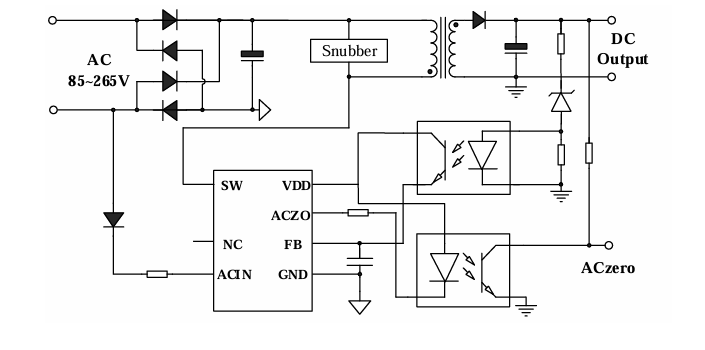

五、典型应用电路
