芯朋微授权代理商三相全桥栅极驱动芯片--PN7336
产品分类： 电机驱动芯片
PN7336是-款用于三相全桥栅极驱动芯片，内置三个独立的半桥驱动电路，可用于高压，高速MOSFET和IGBT，输入信号可以兼容CMOS和LSTTL信号，逻辑输入电平低至3.3V，芯片内部集成了过流检测功能，当检测到过流信号时会关断6路驱动输出信号，芯片集成了一个漏极开路啊FAULT功能指示，可用于提示过流或欠压导致芯片输出关断的情况，在通过连接到RCIN输入的RC网络进行外部编程的延迟后，过电流故障条件将条件将自动清除。芯片内置的延时匹配功能可简化在高频中应用。
订购热线：18929103949
芯朋微授权代理商三相全桥栅极驱动芯片--PN7336
一、概述
PN7336是-款用于三相全桥栅极驱动芯片，内置三个独立的半桥驱动电路，可用于高压，高速MOSFET和IGBT，输入信号可以兼容CMOS和LSTTL信号，逻辑输入电平低至3.3V，芯片内
部集成了过流检测功能，当检测到过流信号时会关断6路驱动输出信号，芯片集成了一个漏极开路啊FAULT功能指示，可用于提示过流或欠压导致芯片输出关断的情况，在通过连接到
RCIN输入的RC网络进行外部编程的延迟后，过电流故障条件将条件将自动清除。芯片内置的延时匹配功能可简化在高频中应用。
二、产品特征
浮地工作电压可达600V
兼容3.3V的输入逻辑电平
dV/dt抗干扰能力正负50V/nsec
为自举模式设计的浮动通道
防止交叉导通逻辑
芯片工作电压范围10V~20V
所有通道均提供欠压保护
过流保护关断所有6路驱动输出
用于自动清除故障的外部可编程延迟
独立的3个半桥驱动器
VS负电压能力-7V
所有通道延时匹配
三、应用领域
电机控制
空调/洗衣机等
通用变频器
微型变频器驱动

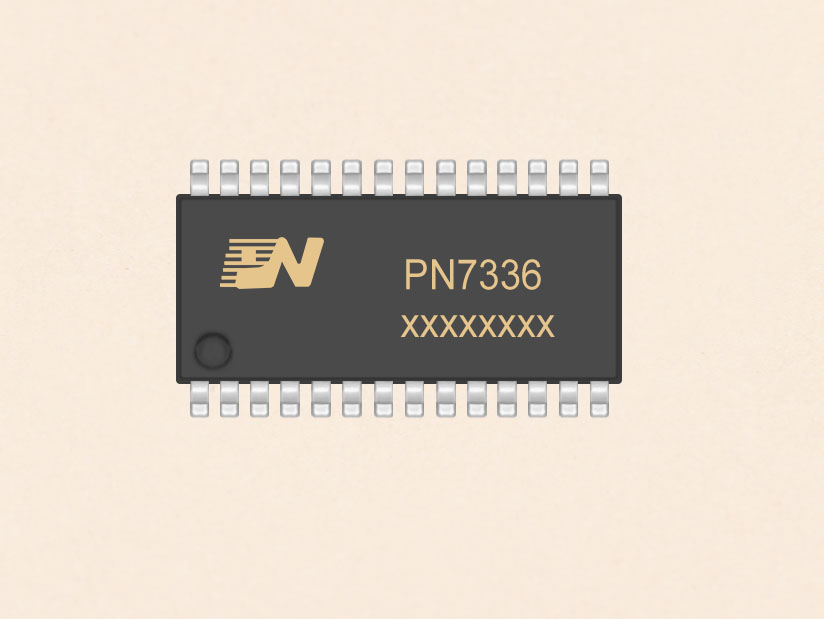

四、封装
五、应用电路图
.jpg){kind=small}
