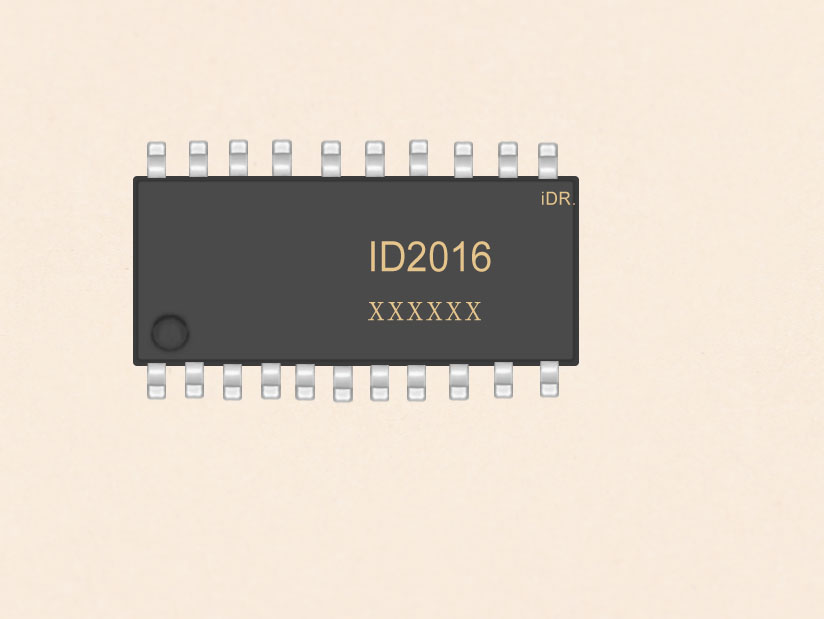

芯朋微一级代理商200V三相栅极驱动芯片-ID2016

一、概述

ID2016是为三相无刷直流电机驱动器应用而设计的栅极驱动芯片。它能够驱动由六个N沟道功率MOSEFET组成的三个半桥。iDriver的高压制成工艺和共模噪声消除技术能够保证芯片在高

dv/dt噪声环境下正常运行。芯片内部保护功能包括防过冲死区时间以及VCC和VBS欠压保护功能。

二、特征

浮地工作电压可达200V
兼容3.3V和5V的输入逻辑电平
芯片工作电压范围5V~20V
所有通道均具有欠压保护(UVLO）功能
所有通道内置防直通逻辑保护电路，死区
时间为200ns
输出拉/灌电流能力1A/1A
VS负偏压能力典型值-7V

三、应用

无刷直流电机
电动工具
电动自行车
伺服控制

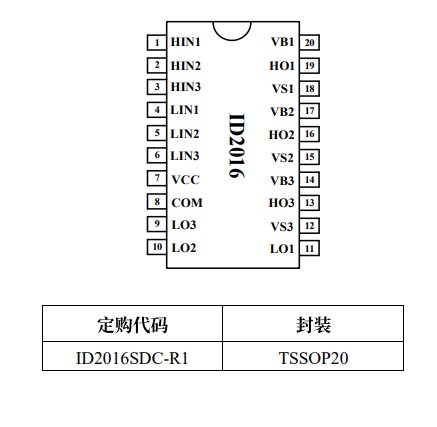

四、封装/订购信息

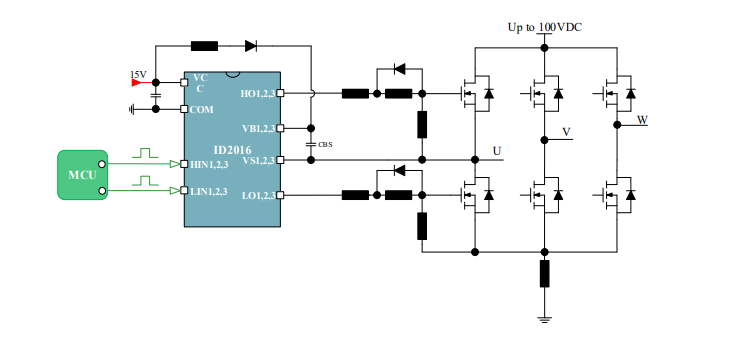

五、典型应用

栅极驱动芯片方案应用资料及参考手册请咨询芯朋微代理商东莞市中铭电子，专业的FAE提供技术支持服务
