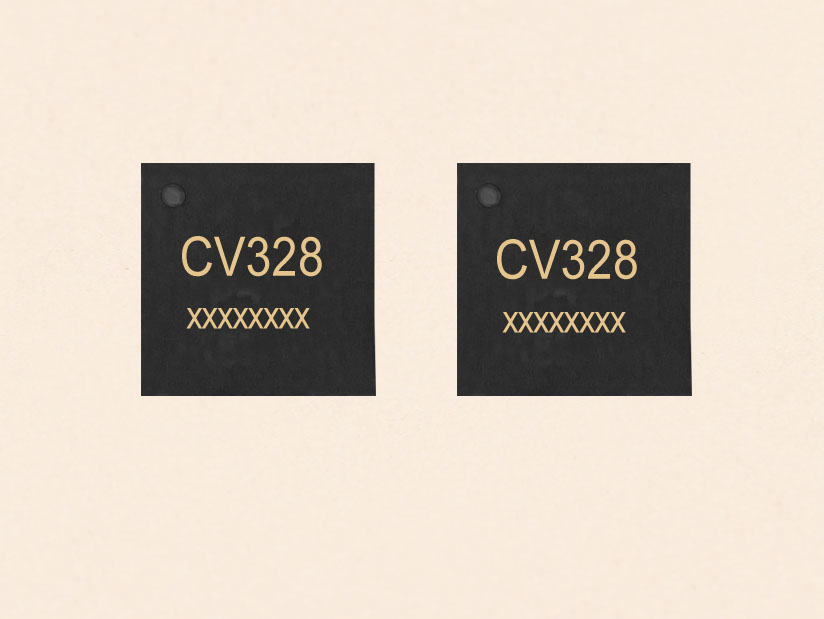

一微半导体CV328电机MCU内置120mA的LDO应用于水泵/风扇等产品
一微半导体CV328电机MCU内置120mA的LDO应用于水泵/风扇等产品
一、1. 产品概述
1.1. 特性
工作环境
电源电压范围:2.5V~5.5V
温度范围-40~120℃
内置72/96MHz高频振荡器精度±1%
内置32.768KHz低频振荡器
内核
32-bit RISC Core
工作频率:32KHz~96MHz
32位硬件除法与开方单元
支持有/无符号除法和开根号运算
存储器
6KBSRAM存储器
32KBFlash存储器
电源与复位管理
内置上电复位(POR)和掉电复位(DOR)电路
内置电压检测(LVD)电路(LVD可设)
时钟模块
内部高速RC振荡器(HSI),可提供72MHz/96MHz系统时钟
内部低速RC振荡器(LSI),提供32.768KHz低功耗时钟源
定时器模块
看门狗定时器(WDT):1个
电机控制定时器(MCTM):1个
外部基本定时器(EBFTM):2个
GPIO
最多可达27个通用I/O口
支持上/下拉电阻功能
可配置外部中断输入
通信接口
UART(支持最高6Mbps):1个,可配置PDMA支持
ADC
8路模拟通道
每个转换通道有独立的结果寄存器
支持单次/连续模式
参考电压可选:AVCC/4.2V
DAC
一路DAC,软件触发数模转换
模拟输入电压参考:4.2V
可编程增益放大器(PGA0/1/2)
多级增益可选择(1/4/8/10/15/20)
PGA输出模拟转换量固定ADC通道,输出方式可选
支持伪差分输入模式
支持选择正输入端加2.1V或1.25V电压偏置
脉冲检测 (PWD)
支持外部10Hz~40KHz的信号输入
用做外部脉冲频率、脉冲占空比检测
可选高频时钟或者低频时钟
比较器(CMP)
正,负端多路可选
迟滞电压可选10/20/40mV
可做中断源,定时器触发源
二、产品结构图
三、CV325引脚图
电机MCU方案应用资料及参考手册请咨询一微半导体东莞市中铭电子,专业的FAE提供技术支持服务
全国咨询热线:18929103949 唐小姐
销售部电话:0769-81150556
工程部电话:0769-85638990
QQ:1923681612
邮箱:dgzm699@163.com
总部地址:东莞市大岭山镇矮岭冚村沿河东街8号
佛山办事处:佛山市顺德区容桂镇细滘德宝北路合安街19号
中铭官网:www.zm699.com
