用于USBC端口的快充协议, 符合PD PPS认证IC--IP2723T

一 概述

IP2723T是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP，PD2.0/PD3.0/PPS, HVDCPQC4/QC4+/QC3.0/QC2.0（Quick Charge），FCP（Hisilicon®Fast Charge Protocol），SCP（Super Fast Charge），AFC（Samsung®Adaptive Fast Charge）， MTK PE+2.0/1.1（MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2 以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。
IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器器件，减小整体方案的尺寸，降低BOM成本。

二 特性

* 快.充规格
* 集成QC4/QC4+输出快.充协议
* 兼容QC2.0/QC3.0
* 支持Class B电压等级
* 集成FCP输出快充协议
* 集成SCP输出快充协议
* 集成AFC输出快充协议
* 集成MTK PE+1.1&2.0输出快.充协议
* 集成USB C DFP协议，支持输出快.充
* 兼容BC1.2、苹果、三星手机快.充
* 集成USB Power Delivery（PD2.0/PD3.0）协议
* PD3.0 with PPS USB-IF 协会认证编号：TID:3135
* 集成TYPE-C DFP协议
* 自动检测TYPE-C设备的插入和拔出
* 集成标准的PD2.0/PD3.0/PPS协议
* 集成对E-MARK线缆的识别和支持
* 自动检测DP，DM上电压对应的快充请求，通过调节FB精确控制输出电压
* 电源管理
* 集成ADC检测外扩NMOS路径电流
* 内置功率路径管理
* 内置自动控制泄放电路功能
* 支持自动进入待机低功耗模式
* 多重保护、高可.靠性
* 输出过流、过压、短路保护
* NTC过温保护
* DP,DM,CC1,CC2过压保护
* DP,DM对地弱短路保护
* DP/DM/CC1/CC2均支持20V高耐压
* 灵活定制，支持在线升级
* 宽工作电压范围：3V~30V
* 封装QFN24

特点1：IP2723T符合PD PPS认证

2：支持PC工具

3：支持PC工具实现功率调整，单口支持，PC工具

4：支持PC工具IP2723T级联2个或更多的IP2723T级联

5:支持PC工具与IP6525S级联实现A+C降功率

IP2723T_CC--(I2C版搭配INNO3 PRO)

IP2723T_CF--FB分压电阻

IP2723T_CO--光耦

三 应用

*适用于单向快.充输出应用
*交流电源适配器
*车充
*带PD输出功能的系统应用

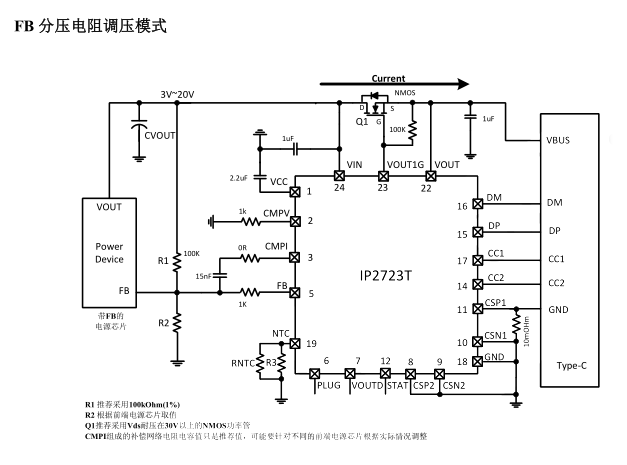

四 典型应用原理图
