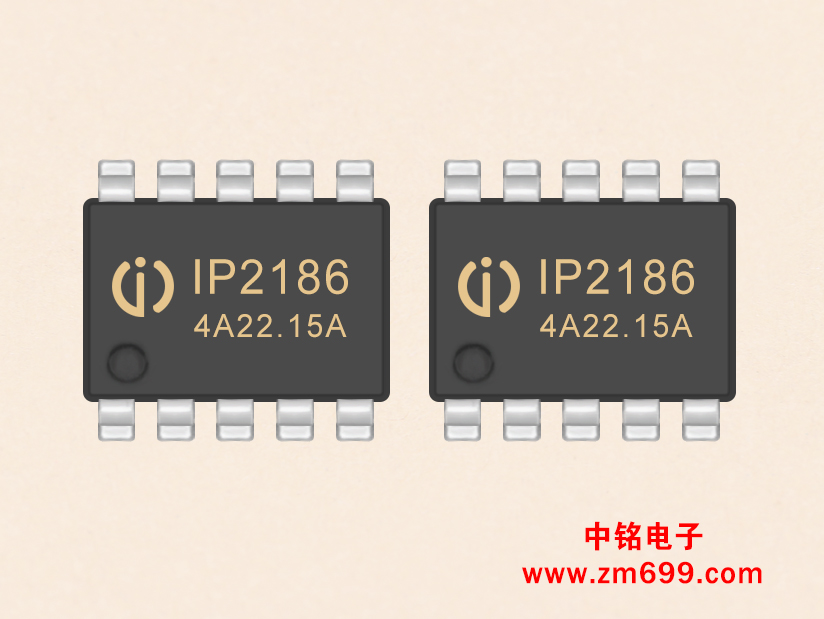

支持12种USB端口快充协议IC--IP2186

一 概述

IP2186是一款集成12种、用于USB输出端口的快充协议IC，支持USB端口充电协议。支持11种快充协议，包括USB TypeC PD2.0/PD3.0/PPS DFP,HVDCP QC3.0/QC2.0（Quick Charge） Class A，FCP（Hisilicon® Fast Charge Protocol），SCP（Super Fast
Charge），AFC（Samsung®Adaptive Fast Charge），MTK PE+ 2.0/1.1 （MediaTek Pump Express Plus2.0/1.1），Apple 2.4A，BC1.2以及三星2.0A。
IP2186支持自动检测设备类型和充电协议切换，自动响应快充协议请求。IP2186集成FB控制接口，可通过调节FBSOURCE/SINK的电流（2uA/step）来精确控制输出电压。

二 特性

*支持12种USB端口快充协议
*支持USB TypeC PD2.0/PD3.0/PPS DFP协议
*支持多种充电协议（QC3.0/QC2.0，FCP，SCP，AFC，MTK PE+2.0/1.1以及Apple 2.4A，三星2.0A和BC1.2）
*支持自动选择TypeC PD或其他快充协议
*支持USB TypeC PD2.0/PD3.0/PPS DFP
*CC1，CC2自动输出上拉状态
*CC握手成功后，VBUSG开启VBUS功率路径
*支持18W功率的PD SRC Capability包
*支持广播5V,9V,12V电压SRC Capability包
*支持广播3V~12V PPS电压SRC Capability包
*支持QC3.0/QC2.0 Class A充电协议
*支持QC3.0 Class A：3.6V~12V（0.2V/Step）
*支持QC2.0 Class A：5V，9V，12V
*支持MTK PE+2.0/1.1快充协议
*PE+2.0：5V~12V（0.5V/Step）配置
*PE+1.1：5V，7V，9V，12V配置
*支持华为FCP快充
*支持华为SCP低压快充
*支持三星AFC快充
*支持Apple 2.4A：DP=2.7V，DM=2.7V
*支持三星2.0A：DP=1.2V，DM=1.2V
*支持BC1.2：DP与DM短接
*自动检测DP，DM上电压对应的快充请求，通过调节FB精确控制输出电压
*DP,DM,CC1,CC2过压保护
*DP,DM对地弱短路保护
*DP,DM,CC1,CC2过压保护
*DP,DM对地弱短路保护

三 应用

*USB功率输出接口、移动电源、车载充电器
*智慧手机、平板电脑、网络笔记本、数字相机、蓝牙配件所用的电池充电器

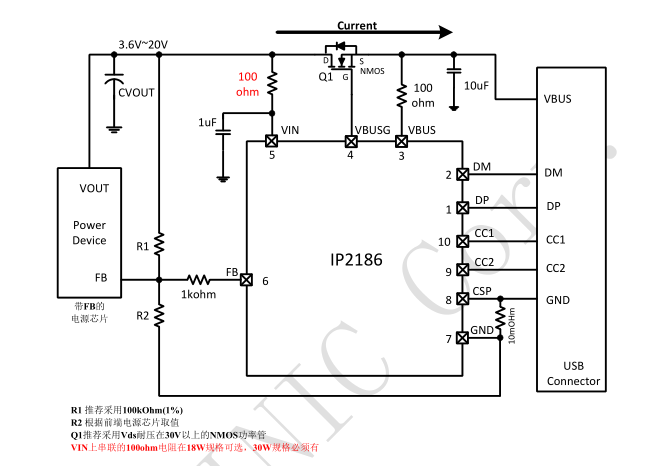

四 电路图
