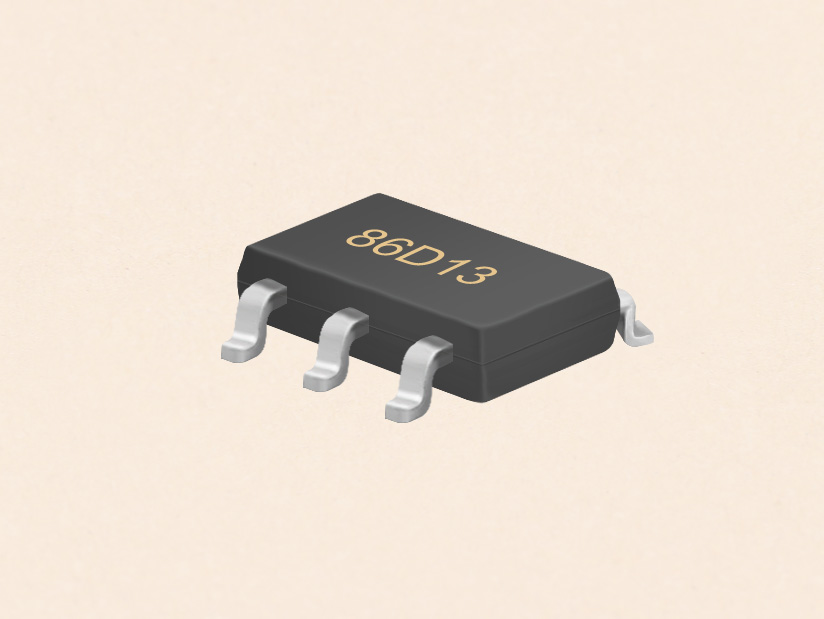

支持连续电流模式的同步整流控制芯片-PN8600W

一、概述

PN8600W是一款同步整流控制芯片，主要用于在高性能AC/DC反激系统中驱动次级同步整流MOS管以提升转换效率，适用于CCM、 DCM和QR多种工作模式，使系统效率可以满足6级能效标准。

当输出电压小于4.3V时，内置的高压启动电路可以产生支持系统工作的自供电电压，所以当输出电压从12V到3.3V变化时，PN8600W仍然可以正常工作。PN8600W还集成了极为全面的辅助功能，包

含欠压保护、防误关断、防误开启功能。

二、特性

适用于CCM, DCM和QR工作模式自适应死区时间控制

高压自供电技术

快速关断

适合输出电压范围为3.3V~12V欠压保护

最小开启时间防止误关断

最小关断时间防止误开启

三、应用：

手机充电器

适配器

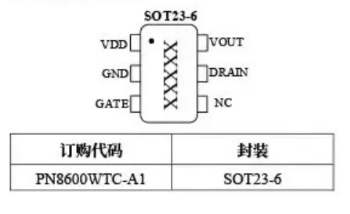

四、封装、订购信息

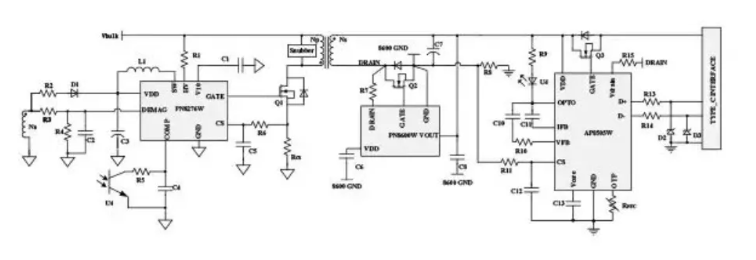

五、典型应用电路
