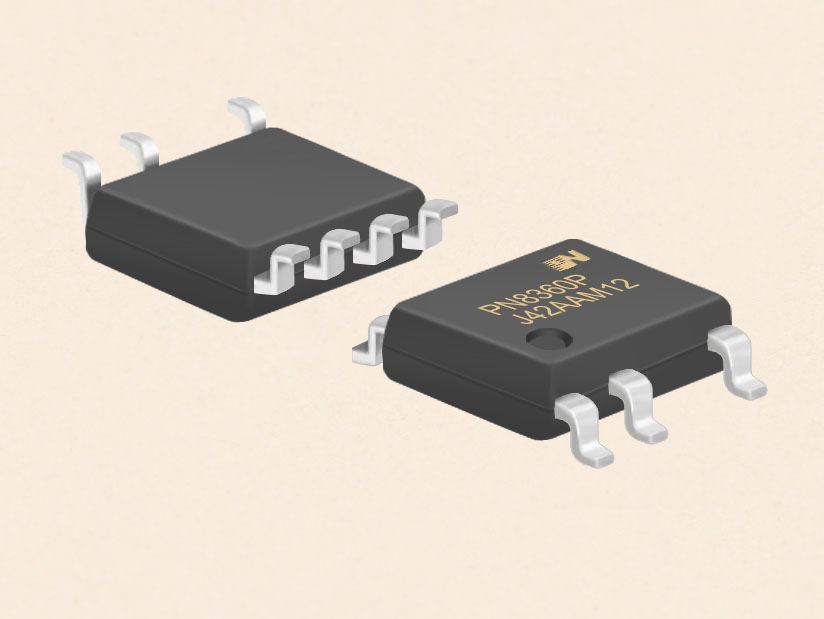

高精度的恒压、恒流原边控制器及功率MOSFET--PN8360P

产品分类：隔离式原边反馈芯片

PN8360P包括高精度的恒压、恒流原边控制器及功率MOSFET，用于高性能、外围元器件精简的充电器和LED照明。 PN8360P工作在原边检测模式，可省略光耦和TL431。该芯片提供的自恢复保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS电阻开/短路保护等。内置启动电路和芯片工作电流使得系统能够满足较高的待机功耗标准。在恒流模式，输出电流和功率可通过 CS脚的Rs电阻进行调节；在恒压模式，PFM工作模式可获得高的性能和效率。轻载时，该芯片采用较小的峰值电流工作以减小音频噪声。

订购热线：18929103949

跟此产品相关的产品

: 支持苹果20W芯片高性能准谐振交直流转换芯片--PN8162; PN8162内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，用于高的性能、外围元器件精简的交直流转换开关电源。该芯片提供了较为全和性能良好的保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动、输入欠压保护功能。通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了低的待机功耗、全电压范围下的效率。频率调制技术和Soft Driver技术充分保证良好的EMI表现。

: 低待机功耗准谐振原边反馈交直流转换器--PN6710H; PN6710H集成低待机功耗准谐振原边控制器及800V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN6710H为原边反馈工作模式，可省略光耦和TL431。内置启动电路，可实现芯片空载损耗（230VAC）小于75mW。在恒压模式，采用准谐振与多模式技术音频噪声，使得系统满足6级能效标准，可调输出线补偿功能能使系统获得较好的负载调整率；在恒流模式，输出电流和功率可通过CS脚的电阻进行调节。该芯片提供了智能保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护，同时还集成AC电压过压保护和欠压保护功能，可通过系统分压电阻调节。

: 自供电模块的交直流电源管理芯片--PN8175; PN8175集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的交直流转换开关电源。 PN8175内置800V高压启动与自供电模块，实现系统快速启动、待机、自供电功能。该芯片提供了智能化保护功能，包括过流保护，过载保护，欠压保护，过温保护。另外PN8175的降频调制技术有助于EMI特性。

产品详情规格书下载

　　　高精度的恒压、恒流原边控制器及功率MOSFET--PN8360P

一概述

PN8360P包括高精度的恒压、恒流原边控制器及功率MOSFET，用于高性能、外围元器件精简的充电器和LED照明。
PN8360P工作在原边检测模式，可省略光耦和TL431。该芯片提供了自恢复保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS电阻开/短路保护等。内置启动电路和芯片工作电流使得系统能够满足较高的待机功耗标准。在恒流模式，输出电流和功率可通过CS脚的Rs电阻进行调节；在恒压模式，PFM工作模式可获得较高的性能和效率。轻载时，该芯片采用较小的峰值电流工作以减小音频噪声。

二特性

*内置650V功率MOSFET

*内置启动电路

*全电压输入范围±5%的电流/电压调整率

*恒流模式下辅助供电不足时VDD自供电，恒流范围更宽

*可省光耦和TL431

*恒压和恒流可调

*输出线补偿功能

*内置原边电感量补偿电路

*无音频噪声

*优异的保护功能

--过温保护(OTP)

--VDD欠压锁定(UVLO)

--CS开/短路保护

--开环保护(OLP)

--VDD过压保护(OVP)

三应用

*电池充电器
*LED照明
*电动工具充电器

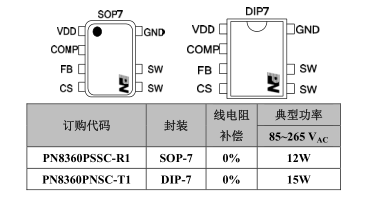

四封装

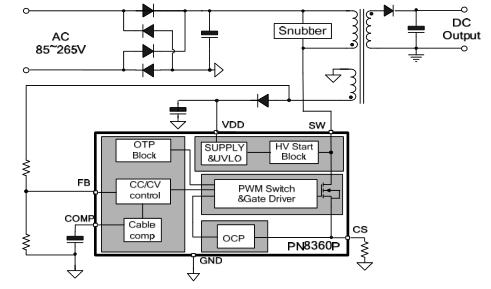

五应用电路图
